ブッシング類＆配管ソケット
SUS沈みプラグ（PT）高圧ﾀｲﾌﾟ
929

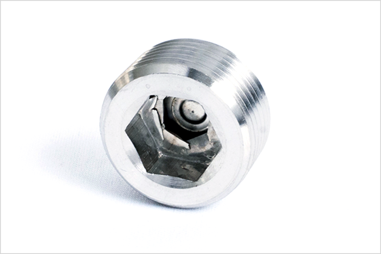

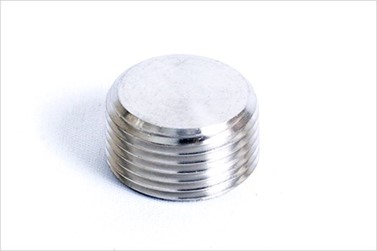

SUS沈みプラグ（PT）高圧タイプ1 SUS沈みプラグ（PT）高圧タイプ2
特長：
SUS沈みプラグ（PT）は、XM7、SＵS304、316、316L材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。豊富な品揃えでお客様の多様なご要望にお答えします。国内工場での検品作業により確かな管理のもとで安定した製品の供給を行っております。		 製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保証等はしておりません）
・材質/XM-7/SUS304/SUS316/SUS316L
・流体/水、空気、油、溶液



※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）

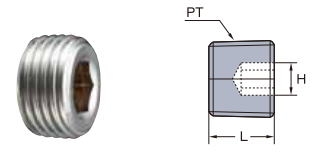

型式（SUS304 XM-7) 型式（SUS316) 型式（SUS316L) ネジ 六角穴 長さ
H L
929-13-01 SSP 929-19-01 SSP 929-20-01 SSP PT1/16 4 6
929-13-02 SSP 929-19-02 SSP 929-20-02 SSP PT1/8 5 7
929-13-03 SSP 929-19-03 SSP 929-20-03 SSP PT1/4 6 9
929-13-04 SSP 929-19-04 SSP 929-20-04 SSP PT3/8 8 10
929-13-05 SSP 929-19-05 SSP 929-20-05 SSP PT1/2 10 12
929-13-06 SSP 929-19-06 SSP 929-20-06 SSP PT3/4 14 14
929-13-07 SSP 929-19-07 SSP 929-20-07 SSP PT1 17 16.5
929-13-08 SSP 929-19-08 SSP 929-20-08 SSP PT1　1/4 22 19
929-13-09 SSP 929-19-09 SSP 929-20-09 SSP PT1　1/2 22 20
929-13-10 SSP 929-19-10 SSP 929-20-10 SSP PT2 27 22
929-13-11 SSP 929-19-11 SSP 929-20-11 SSP PT2　1/2 36 30
929-13-12 SSP 929-19-12 SSP 929-20-12 SSP PT3 41 35
929-13-13 SSP 929-19-13 SSP 929-20-13 SSP PT4 50 40

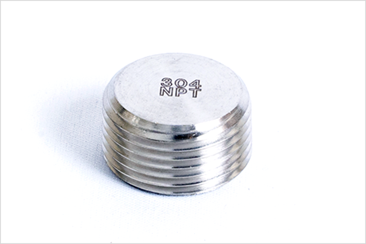

SUS沈みプラグ（NPT・NPTF）高圧ﾀｲﾌﾟ
929
特長：
SUS沈みプラグ（NPT・NPTF）は、XM7、SＵS304、316、316L材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。豊富な品揃えでお客様の多様なご要望にお答えします。国内工場での検品作業により確かな管理のもとで安定した製品の供給を行っております。
 製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保証等はしておりません）
・材質/XM-7/SUS304/SUS316/SUS316L
・流体/水、空気、油、溶液


※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）

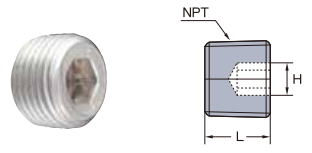

型式（SUS304 XM-7) 型式（SUS316) 型式（SUS316L) ネジ 六角穴 長さ
H（XM-7） L
929-15-02 SPN 929-23-01 SPN 929-24-01 SPN NPT1/8 5（4.83） 6.35
929-15-03 SPN 929-23-02 SPN 929-24-02 SPN NPT1/4 6（6.03） 10.3
929-15-04 SPN 929-23-03 SPN 929-24-03 SPN NPT3/8 8（8.03） 10.3
929-15-05 SPN 929-23-04 SPN 929-24-04 SPN NPT1/2 10（9.63） 13.5
929-15-06 SPN 929-23-05 SPN 929-24-05 SPN NPT3/4 14 14
929-15-07 SPN 929-23-06 SPN 929-24-06 SPN NPT1 17 16.5
929-15-08 SPN 929-23-07 SPN 929-24-07 SPN NPT1　1/4 22 19
929-15-09 SPN 929-23-08 SPN 929-24-08 SPN NPT1　1/2 22 20
929-15-10 SPN 929-23-09 SPN 929-24-09 SPN NPT2 27 22



SUS沈みプラグ（左PT）高圧ﾀｲﾌﾟ
929
特長：
SUS沈みプラグ（PT・左ネジ）は、SＵS304材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。豊富な品揃えでお客様の多様なご要望にお答えします。国内工場での検品作業により確かな管理のもとで安定した製品の供給を行っております。		 製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保証等はしておりません）
・材質/XM-7/SUS304/SUS316/SUS316L
・流体/水、空気、油、溶液


※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）
型式（SUS304) ネジ 六角穴 長さ
H L
929-54-01 SSPL PT1/8 5 7
929-54-02 SSPL PT1/4 6 9
929-54-03 SSPL PT3/8 8 10
929-54-04 SSPL PT1/2 10 12
929-54-05 SSPL PT3/4 14 14
929-54-06 SSPL PT1 17 16.5
929-54-07 SSPL PT1　1/4 22 19
929-54-08 SSPL PT1　1/2 22 20



SUS沈みプラグ（PF）高圧ﾀｲﾌﾟ
929
特長：
SUS沈みプラグ（PF）は、SＵS304材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。豊富な品揃えでお客様の多様なご要望にお答えします。国内工場での検品作業により確かな管理のもとで安定した製品の供給を行っております。		 製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保証等はしておりません）
・材質/SUS304/SUS316/SUS316L
・流体/水、空気、油、溶液


※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）
型式（SUS316L) ネジ 六角穴 長さ
H L
929-56-01 SSPPF PF1/16 4 6
929-56-02 SSPPF PF1/8 5 7
929-56-03 SSPPF PF1/4 6 9
929-56-04 SSPPF PF3/8 8 10
929-56-05 SSPPF PF1/2 10 12
929-56-06 SSPPF PF3/4 14 14
929-56-07 SSPPF PF1 17 16.5
929-56-08 SSPPF PF 1 1/4 22 19
929-56-09 SSPPF PF 1 1/2 22 20
929-56-10 SSPPF PF 2 27 22
929-56-11 SSPPF PF 2 1/2 36 30
929-56-12 SSPPF PF 3 41 35
929-56-13 SSPPF PF 4 50 40

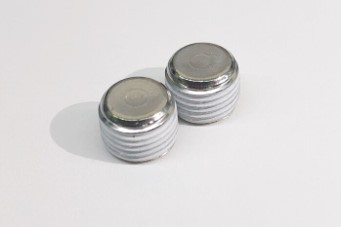

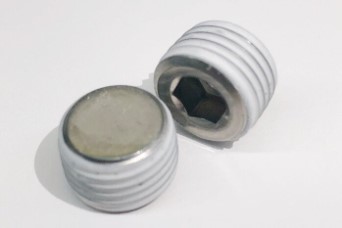

SUSシール付沈みプラグ（PT）高圧ﾀｲﾌﾟ
929
特長：
シール付沈みプラグ（PT）を新たにラインナップしました。
施工前にシールテープを巻く作業が不要な為、作業時間が大幅に短縮されます。		 製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保証等はしておりません）
・材質/XM-7
・流体/水、空気、油、溶液


※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）
型式（XM-7　SUS304相当) ネジ 六角穴 長さ
H L
929-55-01 SSPS PT1/8 5 7
929-55-02 SSPS PT1/4 6 9
929-55-03 SSPS PT3/8 8 10

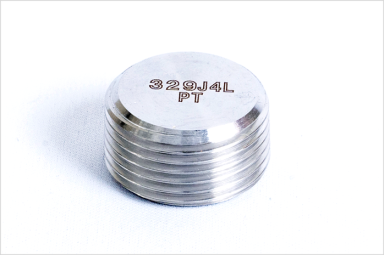

特殊材質　沈みプラグ（PT）高圧タイプ
929
特長：
沈みプラグは、あらゆる材質の製作依頼も対応可能です。チタン、329J4L、304L、アロイC276（ハステロイ）、SCM435、SCM435H、403、C3604、S25C、S25CN等、豊富な製作実績でお客様の多様なご要望にお答えします。自社での検品作業により確かな管理のもとで安定した製品の供給を行っております。		 製品仕様
・最高使用圧力/製作材質に準ずる
・材質/チタン/329J4L/304L/
        アロイC276/403/SCM435/
        SCM435H/C3604/S25C/S25CN/
        S45C　他
・流体/製作材質に準ずる


※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）
呼び径 六角穴 長さ
H L
PT 1/16 完全受注生産品です。
材質、呼び径、サイズ、数量等
明記の上、お問い合わせ下さい。
PT 1/8
PT 1/4
PT 3/8
PT 1/2
PT 3/4
PT １
PT １ 1/4
PT １ 1/2
PT ２
PT ２ 1/2
PT ３
PT ４
