チェックバルブ、
フィルター＆フローモニター類
インラインフィルター
244
● チューブ間に取り付けることによって、簡単に流体内の異物を止めることができるインラインフィルターに新しいタイプが登場しました。
● 従来のインラインフィルターよりも推奨使用圧力範囲が大きくなり、400kPa以下の環境で使用できるようになっています。
● 製品のサイズも見直しをおこない、それぞれのチューブサイズで使用に適した大きさに改良しています。
● 内径3mmから9mmのチューブに対応しています。

■材質
本体 ・・・ ポリプロピレン（PP）
メッシュ ・・・ ステンレス（SUS316）
■使用圧力：400kPa以下
■対応流体：液体・気体
■想定使用温度：常温域
■1袋10個入りで、1袋単位での販売です。

※ 目詰まりした状態で使用を続けないでください。適宜使用状況を確認して交換を行って下さい。
※ 落下や衝撃を与えると損傷するおそれがあります。
【販売単位：1袋（10個）】

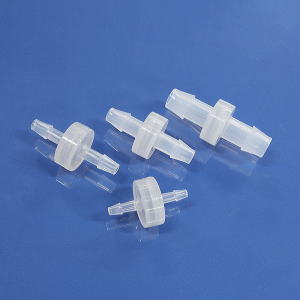

インラインフィルター1

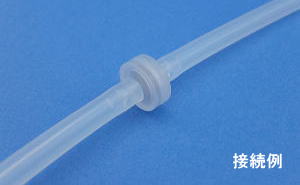

インラインフィルター接続例

インラインフィルター図面 各種フィルター（メッシュ）の仕様
材質・種類 仕様
ステンレスタイプ　50メッシュ 線径：φ0.18mm、目開き：328μm
ステンレスタイプ　100メッシュ 線径：φ0.1mm、目開き：154μm
ステンレスタイプ　200メッシュ 線径：φ0.05mm、目開き：77μm
●ステンレスタイプ（50メッシュ）
コード 型式 使用ﾁｭｰﾌﾞ内径 サイズ 1袋入数
個/数
mm in A mm B mm C mmφ D mmφ
244-3801-01 NIF32M50 3 1/8 32.5 7.7 19.5 3.2 10
244-3801-02 NIF48M50 5 3/16 40.5 7.7  19.5  4.8 10
244-3801-03 NIF63M50 6 1/4 40.5 7.7 19.5 6.2 10
244-3801-04 NIF95M50 9 3/8 47.7 7.7 19.5 9.5 10
●ステンレスタイプ（100メッシュ）
コード 型式 使用ﾁｭｰﾌﾞ内径 サイズ 1袋入数
個/数
mm in A mm B mm C mmφ D mmφ
244-3802-01 NIF32M100 3 1/8 32.5 7.7 19.5 3.2 10
244-3802-02 NIF48M100 5 3/16 40.5 7.7 19.5 4.8 10
244-3802-03 NIF63M100 6 1/4 40.5 7.7 19.5 6.2 10
244-3802-04 NIF95M100 9 3/8 47.7 7.7 19.5 9.5 10
●ステンレスタイプ（200メッシュ）
コード 型式 使用ﾁｭｰﾌﾞ内径 サイズ 1袋入数
個/数
mm in A mm B mm C mmφ D mmφ
244-3803-01 NIF32M200 3 1/8 32.5 7.7 19.5 3.2 10
244-3803-02 NIF48M200 5 3/16 40.5 7.7 19.5 4.8 10
244-3803-03 NIF63M200 6 1/4 40.5 7.7 19.5 6.2 10
244-3803-04 NIF95M200 9 3/8 47.7 7.7 19.5 9.5 10
