タケノコタイプ継手目次

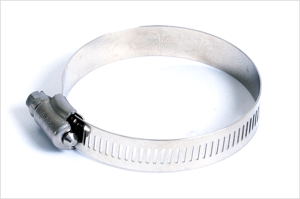

SUSホースバンド
929
ホースバンド
特長：
ホースを締め付ける際に使用するホースバンドです。オールステンレス（304）の為、幅広い場所で使用いただけます。当社の六角ホースと一緒にお使いください。		 製品仕様
・使用温度/ホースの仕様に準ずる
・材質/SUS304
・流体/水、空気、油、溶液

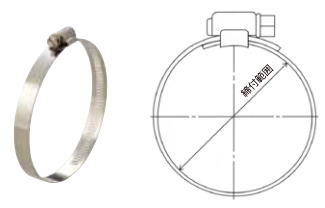

ホースバンド図面

※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
mm
型式 呼び径 締付範囲φmm
最小径 最大径
929-53-01 SB MS-02 6 16
929-53-02 SB MS-03 8 22
929-53-03 SB SS-06 11 20
929-53-04 SB SS-08 13 23
929-53-05 SB SS-10 14 27
929-53-06 SB SS-12 18 32
929-53-07 SB SS-16 21 38
929-53-08 SB SS-20 21 44
929-53-09 SB SS-24 27 51
929-53-10 SB SS-28 33 57
929-53-11 SB SS-32 40 64
929-53-12 SB SS-36 46 70
929-53-13 SB SS-40 52 76
929-53-14 SB SS-44 59 83
929-53-15 SB SS-48 65 89
929-53-16 SB SS-52 71 95
929-53-17 SB SS-56 78 102
929-53-18 SB SS-64 90 114
929-53-19 SB SS-72 103 127
929-53-20 SB SS-80 117 140
929-53-21 SB SS-88 130 152
929-53-22 SB SS-96 141 165
929-53-23 SB SS-104 157 178
929-53-25 SB SS-128 165 216
929-53-26 SB SS-140 135 235
929-53-27 SB SS-164 174 273
929-53-28 SB SS-176 193 292
929-53-29 SB SS-208 244 343

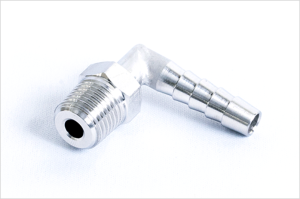

SUSホースエルボ
929
ホースエルボ
特長：
SUSホースエルボはSＵS304材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。また、規格に無いサイズでも製作可能です。		 製品仕様
・使用圧力/10kgf/㎡（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304
・流体/水、空気、油、溶液
※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
mm
型式 呼び径  タケノコ外径 長さ HEX
Dφ L
929-63-01 HOSU PT1/8 6 26x29 12
929-63-03 HOSU PT1/8 7 30x35 12
929-63-04 HOSU PT1/4 7 32x35 14
929-63-02 HOSU PT1/4 8 32x35 14
929-63-05 HOSU PT3/8 10.5 39x39 17
929-63-06 HOSU PT1/2 14 45x44 22
929-63-07 HOSU PT1/2 16 47x44 22
929-63-08 HOSU PT3/4 20.5 55x57 27
929-63-09 HOSU PT1 27 68x75 35
