タケノコタイプ継手目次

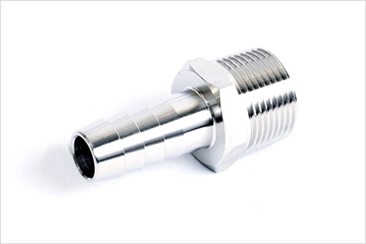

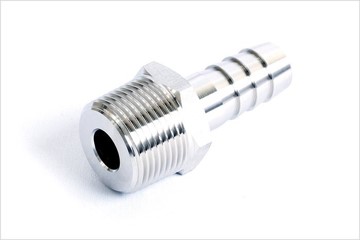

SUS六角ホースニップル
（SUS304　SUS316L　SUS316）

929

特長/　SUS六角ホースニップルは、SＵS304（SCS13）、316（SCS14）、316L材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。常時160種多品種をご用意。豊富な品揃えでお客様の多様なご要望にお答えします。さらに、引出し製品は完全国内生産の自社製品（MＡDＥＩN JＡPＡN）です。ロストワックス製の海外輸入品ものも、自社での検品作業により確かな管理のもとで安定した製品の供給を行っております。記載がないサイズ、材質でも製作可能ですのでお気軽にお問い合わせください。PF（英式管用平行ネジ）やNPT（米国式管用テーパーネジ）も対応可能です。

サイズ一覧表

タケノコ外径（mm)	ネジ	詳細はこちら
4～12.7	PT1/8	929-01-01～
4～16	PT1/4	929-01-12～
4～22	PT3/8	929-01-27～
4～27	PT1/2	929-01-48～
8～34	PT3/4	929-01-73～
14～34	PT1	929-01-91～
33～40.5	PT1　1/4	929-01-106～

タケノコ外径（mm)	ネジ	詳細はこちら
38～52.5	PT1　1/2	929-01-111～
40.5～55	PT2	929-01-118～
64～66	PT2　1/2	929-01-123～
76～78	PT3	929-01-125～
101	PT4	929-01-127～
127	PT5	929-01-128～

ネジサイズ PT1/8・ PT1/4

製品仕様
・使用圧力/1.0MPa（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304/SCS13（PT1”以上）
SUS316/SCS14
SUS316L
・流体/水、空気、油、溶液

※記載がないサイズ、材質でも製作可能ですのでお気軽にお問い合わせください。
PF（英式管用平行ネジ）やNPT（米国式管用テーパーネジ）も対応可能です。

（mm）

型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	タケノコ外径	長さ	ホース長さ	下穴	平径
型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	Dφ	L	L1	ｄ	Ｈ
929-01-01 SHA	-	-	PT1/8	4	27	13	2	12
929-01-02 SHA	-	929-49-56 SHA		5	32	18	2.5	12
929-01-03 SHA	929-48-01 SHA	929-49-01 SHA		6	34	20	3	12
929-01-04 SHA	929-48-02 SHA	929-49-02 SHA		7	34	20	4	12
929-01-05 SHA	929-48-03 SHA	929-49-03 SHA		8	34	20	5	12
929-01-06 SHA	929-48-04 SHA	929-49-04 SHA		9	37	23	5.5	12
929-01-07 SHA	-	-		10	37	23	6	12
929-01-08 SHA	-	929-49-57 SHA		10.5	37	23	6	12
929-01-09 SHA	-	-		11	37	23	6	12
929-01-10 SHA	-	-		12	38	23	6	14
929-01-11 SHA	-	-		12.7	40	25	6	14
929-01-12 SHA	929-48-33 SHA	-	PT1/4	4	30	13	2	14
929-01-13 SHA	-	-		5	35	18	2.5	14
929-01-14 SHA	929-48-05 SHA	929-49-05 SHA		6	37	20	3	14
929-01-15 SHA	929-48-06 SHA	929-49-06 SHA		7	37	20	4	14
929-01-16 SHA	929-48-07 SHA	929-49-07 SHA		8	40	23	5	14
929-01-17 SHA	929-48-08 SHA	929-49-08 SHA		9	40	23	5.5	14
929-01-18 SHA	-	929-49-09 SHA		10	40	23	6	14
929-01-19 SHA	929-48-09 SHA	929-49-10 SHA		10.5	40	23	6	14
929-01-20 SHA	-	929-49-11 SHA		11	40	23	6.5	14
929-01-21 SHA	929-48-10 SHA	929-49-12 SHA		12	40	23	7	14
929-01-22 SHA	-	-		12.7	42	25	7.7	14
929-01-23 SHA	-	929-49-13 SHA		13	42	25	8	14
929-01-24 SHA	-	929-49-14 SHA		14	43	25	8	17
929-01-25 SHA	-	-		15	45	27	8	17
929-01-26 SHA	-	-		16	45	27	8	17

ネジサイズ PT3/8

製品仕様
・使用圧力/1.0MPa（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304/SCS13（PT1”以上）
SUS316/SCS14
SUS316L
・流体/水、空気、油、溶液

（mm）

型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	タケノコ外径	長さ	ホース長さ	下穴	平径
型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	Dφ	L	L1	ｄ	Ｈ
929-01-27 SHA	-	-	PT3/8	4	32	13	2	17
929-01-28 SHA	-	-		5	37	18	2.5	17
929-01-29 SHA	-	929-49-15 SHA		6	39	20	3	17
929-01-30 SHA	-	-		7	39	20	4	17
929-01-31 SHA	-	929-49-16 SHA		8	42	23	5	17
929-01-32 SHA	929-48-11 SHA	929-49-17 SHA		9	42	23	5.5	17
929-01-33 SHA	-	929-49-18 SHA		10	44	25	6	17
929-01-34 SHA	929-48-12 SHA	929-49-19 SHA		10.5	44	25	6.5	17
929-01-35 SHA	-	929-49-20 SHA		11	44	25	7	17
929-01-36 SHA	929-48-13 SHA	929-49-21 SHA		12	44	25	8	17
929-01-37 SHA	-	929-49-58 SHA		12.7	46	27	8.7	17
929-01-38 SHA	929-48-14 SHA	929-49-22 SHA		13	46	27	9	17
929-01-39 SHA	929-48-15 SHA	929-49-23 SHA		14	46	27	10	17
929-01-40 SHA	-	-		15	46	27	10	17
929-01-41 SHA	929-48-16 SHA	929-49-24 SHA		16	46	27	10	17
929-01-42 SHA	-	-		17	50	30	10	19
929-01-43 SHA	-	-		19	53	33	11	22
929-01-44 SHA	-	-		20	53	33	11	22
929-01-45 SHA	-	-		20.5	53	33	11	22
929-01-46 SHA	-	-		21	53	33	11	22
929-01-47 SHA	-	-		22	53	33	11	23

ネジサイズ PT1/2

製品仕様
・使用圧力/1.0MPa（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304/SCS13（PT1”以上）
SUS316/SCS14
SUS316L
・流体/水、空気、油、溶液

（mm）

型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	タケノコ外径	長さ	ホース長さ	下穴	平径
型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	Dφ	L	L1	ｄ	Ｈ
929-01-48 SHA	-	-	PT1/2	4	36	13	2	22
929-01-49 SHA	-	929-49-25 SHA		6	46	23	3	22
929-01-50 SHA	-	-		7	46	23	4	22
929-01-51 SHA	-	929-49-26 SHA		8	46	23	5	22
929-01-52 SHA	-	929-49-27 SHA		9	49	26	5.5	22
929-01-53 SHA	-	929-49-28 SHA		10	49	26	6	22
929-01-54 SHA	929-48-17 SHA	929-49-29 SHA		10.5	49	26	6.5	22
929-01-55 SHA	-	-		11	53	30	7	22
929-01-56 SHA	929-48-18 SHA	929-49-30 SHA		12	53	30	8	22
929-01-57 SHA	-	929-49-31 SHA		12.7	53	30	8.7	22
929-01-58 SHA	929-48-19 SHA	929-49-32 SHA		13	53	30	9	22
929-01-59 SHA	929-48-20 SHA	929-49-33 SHA		14	53	30	10	22
929-01-60 SHA	-	929-49-34 SHA		15	53	30	10	22
929-01-61 SHA	929-48-21 SHA	929-49-35 SHA		16	53	30	11	22
929-01-62 SHA	-	-		17	53	30	12	22
929-01-63 SHA	929-48-22 SHA	929-49-36 SHA		18	56	33	13	22
929-01-64 SHA	-	929-49-37 SHA		19	56	33	14	22
929-01-65 SHA	-	929-49-38 SHA		20	56	33	14.5	22
929-01-66 SHA	-	929-49-39 SHA		20.5	56	33	14.5	22
929-01-67 SHA	929-48-34 SHA	-		21	56	33	14.5	22
929-01-68 SHA	-	-		22	58	35	14.5	23
929-01-69 SHA	-	-		25	62	38	17	27
929-01-70 SHA	-	-		26	62	38	18	27
929-01-71 SHA	-	-		26.5	64	40	18	29
929-01-72 SHA	-	-		27	64	40	18	29

ネジサイズ PT3/4

製品仕様
・使用圧力/1.0MPa（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304/SCS13（PT1”以上）
SUS316/SCS14
SUS316L
・流体/水、空気、油、溶液

（mm）

型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	タケノコ外径	長さ	ホース長さ	下穴	平径
型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	Dφ	L	L1	ｄ	Ｈ
929-01-73 SHA	-	-	PT3/4	8	49	24	5	27
929-01-74 SHA	-	-		10.5	53	28	6.5	27
929-01-75 SHA	-	-		12	55	30	8	27
929-01-76 SHA	-	-		12.7	55	30	8.7	27
929-01-77 SHA	-	929-49-40 SHA		14	60	35	10	27
929-01-78 SHA	-	-		15	60	35	10	27
929-01-79 SHA	929-48-23 SHA	929-49-41 SHA		16	60	35	11	27
929-01-80 SHA	929-48-24 SHA	929-49-42 SHA		19	60	35	14	27
929-01-81 SHA	929-48-25 SHA	929-49-43 SHA		20	60	35	15	27
929-01-82 SHA	929-48-26 SHA	929-49-44 SHA		20.5	60	35	15	27
929-01-83 SHA	-	929-49-45 SHA		21	60	35	15.5	27
929-01-84 SHA	-	-		22	60	35	16	27
929-01-85 SHA	929-48-27 SHA			25	64	38	17	27
929-01-86 SHA	-	929-49-46 SHA		26	64	38	18	27
929-01-87 SHA	929-48-28 SHA	-		26.5	66	40	18	29
929-01-88 SHA	929-48-29 SHA	929-49-47 SHA		27	66	40	18	29
929-01-89 SHA	-	-		32	70	40	18	35
929-01-90 SHA	929-48-30 SHA	-		34	70	40	18	36

ネジサイズ PT1・ PT1　1/4

製品仕様
・使用圧力/1.0MPa（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304/SCS13（PT1”以上）
SUS316/SCS14
SUS316L
・流体/水、空気、油、溶液

（mm）

型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	タケノコ外径	長さ	ホース長さ	下穴	平径
型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	Dφ	L	L1	ｄ	Ｈ
929-01-91 SHA	-	-	PT1	14	70	40	9	36
929-01-92 SHA	-	-		16	70	40	11	36
929-01-93 SHA	-	-		19	70	40	14	36
929-01-94 SHA	-	-		20	70	40	14	36
929-01-95 SHA	-	-		20.5	70	40	14	36
929-01-96 SHA	-	-		21	70	40	15	36
929-01-97 SHA	-	-		22	70	40	15	36
929-01-98 SHA	-	-		25	70	40	19	36
929-01-99 SHA	-	-		26	70	40	19	36
929-01-100 SHA	-	929-49-48 SHA		26.5	70	40	19.5	36
929-01-101 SHA	-	929-49-49 SHA		27	70	40	19.5	36
929-01-102 SHA	-	-		30	70	40	22	36
929-01-103 SHA	-	-		32	70	40	24	36
929-01-104 SHA	-	-		33	70	40	25	36
929-01-105 SHA	-	-		34	70	40	25	36
929-01-106 SHA	-	-	PT1 1/4	33	85	52	25	46
929-01-107 SHA	-	929-49-50 SHA		34	85	52	25	46
929-01-108 SHA	-	-		35	85	52	25	46
929-01-109 SHA	-	-		38	85	52	28.5	46
929-01-110 SHA	929-48-31 SHA	-		40.5	85	52	31	46

ネジサイズ PT1　1/2・ PT2・ PT2　1/2・ PT3・ PT4・ PT5

製品仕様
・使用圧力/1.0MPa（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304/SCS13（PT1”以上）
SUS316/SCS14
SUS316L
・流体/水、空気、油、溶液

（mm）

型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	タケノコ外径	長さ	ホース長さ	下穴	平径
型式（SUS304）	型式（SUS316L（SCS16A))	型式（SUS316)	ネジ	Dφ	L	L1	ｄ	Ｈ
929-01-111 SHA	-	-	PT1 1/2	38	92	57	28.5	50
929-01-112 SHA	-	929-49-51 SHA		40.5	92	57	31	50
929-01-113 SHA	-	-		45	92	57	35	50
929-01-114 SHA	-	-		48	92	57	38	50
929-01-115 SHA	-	-		50	92	57	40	54
929-01-116 SHA	-	-		50.8	92	57	40	54
929-01-117 SHA	929-48-32 SHA	-		52.5	92	57	42.5	54
929-01-118 SHA	-	-	PT2	40.5	96	57	31	63
929-01-119 SHA	-	929-49-52 SHA		50	102	63	40	63
929-01-120 SHA	-	-		50.8	102	63	40	63
929-01-121 SHA	-	-		52.5	102	63	42.5	63
929-01-122 SHA	-	-		55	102	63	44	63
929-01-123 SHA	-	929-49-53 SHA	PT2 1/2	64	120	74	53	80
929-01-124 SHA	-	-	PT2 1/2	66	120	74	55	80
929-01-125 SHA	-	-	PT3	76	130	80	65	92
929-01-126 SHA	-	929-49-54 SHA	PT3	78	130	80	67	92
929-01-127 SHA	-	929-49-55 SHA	PT4	101	150	97	90	120
929-01-128 SHA	-	-	PT5	127	174	117	112	145
