異径アダプター（厚鋼用サイズダウン）
31
異径アダプター（サイズダウン）
＜難燃性＞
※ケーブル工事にご使用下さい。		 ● 1サイズ下の厚鋼電線管等の接続に使用します。
 （100DDは2サイズ下です。）

■材質：PVC

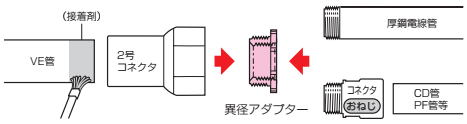

＜接続例＞
接続例

その他異径接続にも使用できます。
 図面
型式 受け口ねじの呼び φD L ℓ1 ℓ2 入数
黒 ﾍﾞｰｼﾞｭ A（おねじ）  B（めねじ）
MG-22D MG-22DJ CTG22(G3/4) CTG16（G1/2） 39 17.7 13.7 13 1個
MG-28D MG-28DJ CTG28(G1) CTG22(G3/4) 45 23 19 18
MG-36D MG-36DJ CTG36(G1 1/4) CTG28(G1) 57 25 20 20
MG-42D MG-42DJ CTG42(G1 1/2) CTG36(G1 1/4) 65 30 25 20
MG-54D MG-54DJ CTG54(G2) CTG42(G1 1/2) 79 34 29 25
MG-70D ― CTG70(G2 1/2) CTG54(G2) 96 40 34 29
MG-82D ― CTG82(G3) CTG70(G2 1/2) 112 43 37 34
MG-100DD ― CTG104(G4) CTG82(G3) 138 42.7 36.7 36.5
MG-100D ― CTG104(G4) CTG92(G3 1/2) 138 42.7 36.7 36.5
単位：mm


異径アダプター（厚鋼用サイズアップ）
31
異径アダプター（サイズアップ）
＜難燃性＞
※ケーブル工事にご使用下さい。		 ● 1サイズ上の厚鋼電線管等の接続に使用します。

■材質：PVC

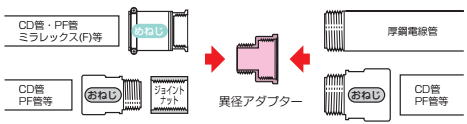

＜接続例＞



その他異径接続にも使用できます。
図面
型式 受け口ねじの呼び φD L ℓ1 ℓ2 入数
黒 ﾍﾞｰｼﾞｭ A（おねじ）  B（めねじ）
MG-22U MG-22UJ CTG22(G3/4) CTG28(G1) 38 36.7 13.7 20 1個
MG-28U MG-28UJ CTG28(G1) CTG36(G1 1/4) 47 41.7 18.7 20
MG-36U MG-36UJ CTG36(G1 1/4) CTG42(G1 1/2) 57 48.7 19.7 25
MG-42U MG-42UJ CTG42(G1 1/2) CTG54(G2) 65 57.7 24.7 29
MG-54U MG-54UJ CTG54(G2) CTG70(G2 1/2) 83 66.7 28.7 34
MG-70U ― CTG70(G2 1/2) CTG82(G3) 96 74 34 37
MG-82U ― CTG82(G3) CTG92(G3 1/2) 111 76 36 37
MG-82UU ― CTG82(G3) CTG104(G4) 123.7 77 36 37
単位：mm
