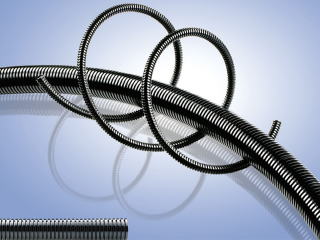

ナイロンコルゲートチューブ
654
特長：
ケーブルを鋭い曲げによる断線及び外部の障害物による損傷から守り、ケーブルの寿命を延ばします。コルゲートチューブ用グランドと組み合わせ、水・粉塵等の侵入を防ぎます。各種機械装置・制御システム・モーター・分電盤や制御ボックス内の内部結合・工業建築物・照明器具/装置・通信機・ 計測器・表示機器・各種プラント・一般電設用等。可動部や低温乾燥環境でのご使用は推奨しておりません。

・専用コネクターはこちら
・専用チューブホルダーはこちら
・専用フェルールはこちら
・国際規格取得：
・材質：6ナイロン (UL94V-2)
・色：黒
・使用温度範囲：-40℃〜105℃(瞬時/1分：150℃)
型式 サイズ 内径(mm) 外径(mm) 包装単位(m)
NGN-05B 3/16 5.4 7.8 300
NGN-07B 1/4 6.6 10 100
NGN-10B 5/16 9.8 13 50
NGN-12B 3/8 11.8 15.8 50
NGN-14B 3/8 14.1 18.3 50
NGN-17B 1/2 16.7 21.2 50
NGN-22B 3/4 21.2 26.2 50
NGN-23B 3/4 21.7 28.5 50
NGN-28B 1 26.8 34 50
NGN-36B 1 - 1/4 36 41.8 25
NGN-40B 1 - 1/2 40 48 25
NGN-47B 2 46.5 54.5 25
NGN-52B 2 52 60 25
NGN-72B 3 80 89 10

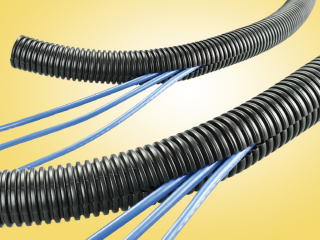

スリット入りコルゲートチューブ
654
スリット入りコルゲートチューブ 特長：
縦方向にスリットが入った電線管なので、組ハーネスを横からはめ込み被せるだけで作業可能です。

・材質：ポリプロピレン (UL 94HB)
・色：黒
・使用温度範囲：-40〜80℃
型式 サイズ 内径(mm) 外径(mm) 包装単位(m)
NAP-005BC φ 5 5.4 7.8 300
NAP-007BC φ 7 7.4 10.2 300
NAP-011BC φ 10 10.7 14.1 200
NAP-013BC φ 13 13.2 17.5 200
NAP-015BC φ 15 15 19.5 100
NAP-019BC φ 19 19.3 23.8 100
NAP-022BC φ 22 22.2 27 100
NAP-025BC φ 25 25 30 50
NAP-028BC φ 28 28.2 34 50
NAP-032BC φ 32 32.4 38 50
NAP-036BC φ 36 36 42 50
NAP-040BC φ 40 40 48 50
NAP-050BC φ 50 50 60 50
NAP-065BC φ 65 65 76 50
NAP-078BC φ 78 78 89 10

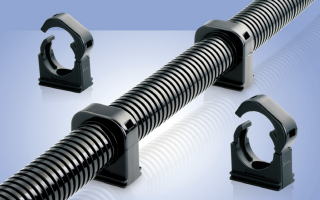

チューブホルダー
654
チューブホルダー ・特長：
一般のコルゲートチューブにも使用できます。
垂直又は水平にチューブを固定できます。
外径Ф10〜Ф60mmのチューブに使用可能です。(屋内外可)

・取付部：66ナイロン(UL94V-2)
・色：黒
・使用温度範囲：-40℃〜105℃(瞬時/1分：160℃)
 型式 チューブ
最大径
(φmm)		 適応
コルゲート
チューブ		 固定ネジ 包装単位
(個)
サイズ 黒色
N-TH-10 B 10 NGN-07B M4 50
N-TH-13 B 13 NGN-10B M5 50
N-TH-15 B 15.8 NGN-12B M5 50
N-TH-18 B 18.3 NGN-14B M5 50
N-TH-21 B 21.2 NGN-17B M6 50
N-TH-26 B 26 NGN-22B M6 50
N-TH-28 B 28.5 NGN-23B M6 50
N-TH-34 B 34.5 NGN-28B M6 10
N-TH-42 B 42.5 NGN-36B M6 10
N-TH-48 B 48 NGN-40B M6 10
N-TH-54 B 54.5 NGN-47B M6 10
N-TH-60 B 60 NGN-52B M6 10

＊正式型式：色表記は数字の直後に付記（例：N-TH-18B）

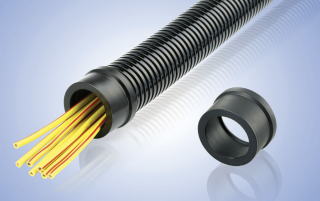

フェルール(プラスチックコルゲートチューブ用)
654
フェルール(プラスチックコルゲートチューブ用) ・特長：
チューブ切断面の鋭い角からケーブル被覆を保護。
簡単なデザイン仕上げなので、内側に水で少し湿らせて容易にはめ込み可能。
外径Ф10〜Ф89mmのチューブに使用可能です。

・取付部：EPDM(耐候性)
・色：黒
・使用温度範囲：125℃
 型式 チューブ
最大径
(φmm)		 適応
コルゲート
チューブ		 包装単位
(個)
サイズ 黒色
N-TB-10 B 10 NGN-07B 50
N-TB-13 B 13 NGN-10B 50
N-TB-15 B 15.8 NGN-12B 50
N-TB-18 B 18.3 NGN-14B 50
N-TB-21 B 21.2 NGN-17B 50
N-TB-26 B 26 NGN-22B 50
N-TB-28 B 28.5 NGN-23B 50
N-TB-34 B 34.5 NGN-28B 10
N-TB-42 B 42.5 NGN-36B 10
N-TB-48 B 48 NGN-40B 10
N-TB-54 B 54.5 NGN-47B 10
N-TB-60 B 60 NGN-52B 10
N-TB-88 B 89 NGN-72B 2
＊正式型式：色表記(-B)は電線サイズ数字の直後に付記（例：N-TB-18B）
