サンフレキROBO NSBS ブレード付き|株式会社ハギテック

サンフレキROBO

Type NSBS（ブレードROBO）

31

Type NS + 鉄線ブレード

●サンフレキROBO　Type NSBSは、Type NSの表面を亜鉛めっき鉄線のブレードで被覆した合成樹脂製
フレキシブルケーブル保護管です。
●NSBSの引張強度及び耐圧縮性分類は、JIS C 8461-23の分類コード2ライトです。
●金属フレキに比べて軽量で、可とう性及び耐油性に優れています。
●ノイズ、溶接ビード、切粉、張力対策品としてご使用下さい。
●サンフレキROBOとコネクタ及び制御盤との接続は、防水仕様です。
●ケーブルガイド内にブレードROBOを使用するとき、移動速度が速い場合には、フレキの金属ブレードと
ケーブルガイドの擦れによりケーブルガイドの摩耗が生じることがありますのでご注意下さい。
●附属品はNB型の附属品（例：NBBG25）をご使用下さい。
●ケーブル工事に、ご使用下さい。

＜メートルサイズ＞

型式	外径 (mm)	内径 (mm)	最小中心曲げ半径		該当するねじの呼び				重量（Kg）		1巻の長さ（ｍ）
型式	外径 (mm)	内径 (mm)	固定 (mm)	可動 (mm)	Gねじ	Mねじ	Pgねじ	CTCねじ	1ｍ当り	1巻当り	1巻の長さ（ｍ）
NSBS12	13.6	8.2	30	60	-	M16/M20	Pg9	-	0.16	8	50
NSBS16	17.6	11.5	40	80	-	M16/M20	Pg11	-	0.21	10.5	50
NSBS20	21.6	15.3	45	95	G1/2(G16)	M20	Pg16/Pg13.5	CTC19	0.27	13.5	50
NSBS25	26.6	19.6	60	125	G3/4(G22)	M25	Pg21	CTC25	0.35	17.5	50
NSBS32	33.6	26	95	180	G1(G28)	M32	Pg29	CTC31	0.46	23	50
NSBS40	41.6	33.5	130	230	G1-1/4(G36)	M40	Pg36	CTC39	0.58	17.4	30
NSBS50	51.6	42.8	160	300	G1-1/2(G42)	M50	Pg42	CTC51	0.72	21.6	30
NSBS63	64.6	55.6	200	360	G2(G54)	M63	Pg48	CTC63	0.85	17	20

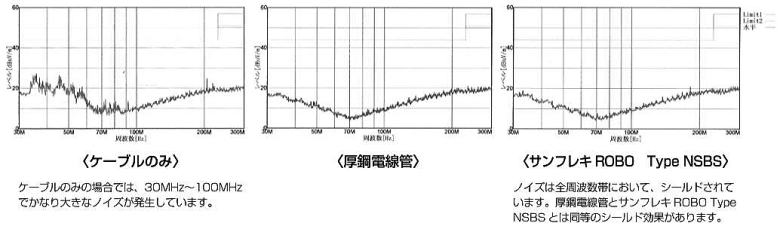

ノイズシールド試験
