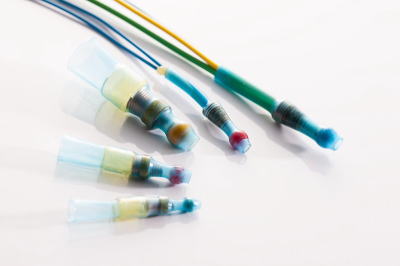

GAST-E ハンダ入り熱収縮キャップ
623
ハンダ入りの防水機能を持つ収縮キャップです。多数電線端末の接合に使用されます。伝統的な端末圧着方法の代替として使用可能です。外層は耐摩耗性に優れるPVDF熱収縮チューブです。内面にハンダリングと接着剤層があります。端末に識別容易の色付きガラスボールで閉じ込んでいることで、端末の防水、増強に期待できます。
GAST-E ハンダ入り収縮キャップ
特長
● PVDF耐摩耗性外層を使用
● 耐溶剤性に優れる
● 優良な絶縁耐性を持つ
● 難燃効果あり

認証： UL486C File no. E359300

製品仕様
連続使用温度範囲： -40～125℃
収縮開始温度： 150℃
最低完全収縮温度： 175℃
ハンダ融解開始温度： 138℃
ハンダ完全融解温度： 160℃

標準色：緑、赤、青、黄

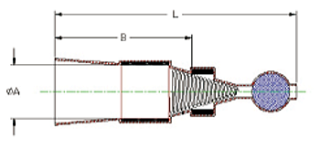

型式 接着リング色 寸法(mm) 電線対応範囲
L±3.5 φA B 最小値(mm2) 最大値（mm2）
GAST-E01 緑 38.3 3.6+0.4/-0.2 26.0±2.0 0.7 2.4
GAST-E02 赤 37.7 5.0+0.7/-0.2 23.5±2.0 2.0 4.0
GAST-E03 青 45.5 7.5+0.9/-0.2 26.5±2.0 3.5 8.0
GAST-E04 黄 45.0 9.4+0.9/-0.3 25.5±3.0 7.5 12.0
GAST-E 物性値     (参考値です。規格値ではありません。)
特性項目 試験方法 特性値
防水性 IPX7 合格
体積抵抗率 ASTM D2671 ≥1013Ω・cm
絶縁耐力 ASTM D2671 2.0 kV/mm
※上記の値や項目は、予告なく変更になる場合があります。

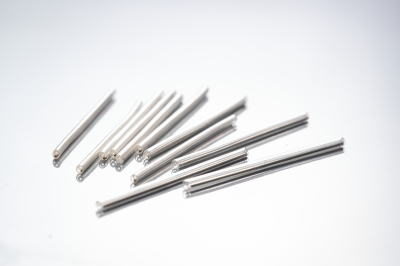

FOSP-K 耐高温光ファイバー融着スリーブ
623
FOSP-KはSUS304、PVDF溶融チューブ、PVDF熱収縮チューブ3つの素材で構成されており、150℃までの高温環境に耐えられる設計になっています。
自動車のライトマインなどの高温環境での光ファイバー接続の保護に使用され、長期使用可能です。
光ファイバー溶接保護に優れた製品です。
FOSP-K 耐熱融着スリーブ
特長
● 良好な防湿性＆保護機能
● 透明で光沢があるため、中身がよく見える、作業上使いやすいです。
● 光ファイバーの融着部の補強および保護に使用することができます。
● 難燃性があり、絶縁性・耐溶剤性に優れる

製品仕様
連続使用温度範囲： -40℃～150℃
保管温度範囲： -40℃～150℃

標準色：透明
（その他の色、指定寸法や切断等はお問い合わせください）
型式 収縮後外径
(mm)		 長さ
(mm)		 溶融チューブ ステンレス補強棒 梱包
（個/袋）
内径
(mm)		 標準長
(mm)		 外径
(mm)		 標準長
(mm)
FOSP-K20S3 1.4±0.1 20 0.5 20 0.5 19 100
FOSP-K25TS 1.7±0.1 25 1.2 25 0.7 24 100


① 溶融チューブ
② ステンレス補強棒
③ 熱収縮チューブ
FOSP-K 物性値     (参考値です。規格値ではありません。)
特性項目 試験方法 代表値
縦方向収縮率 ASTM D2671 ±5%
引張強度 ASTM D2671 ≥25MPa
破断伸び ASTM D2671 ≥300%
※上記の値や項目は、予告なく変更になる場合があります。

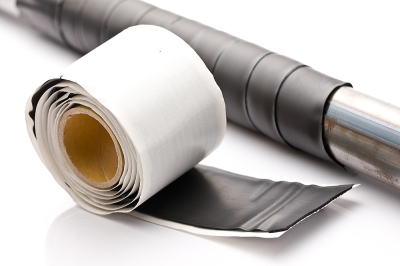

WT800 大幅タイプ 防水密封・自己融着テープ
623
防水性高い接着剤付きゴム作製され、銅パイプの腐食・酸化防止及び各種類ケーブルの破損部の修復保護に使用されています。耐UV性があります。加熱が必要ないため、熱処理できない場所に便利です。値段が安く、WT200より経済的な製品です。
特長
● 外層は伸縮可能な為、被覆物に密着保護可能
● 耐UV性・耐摩耗性に優れる
● 耐アルカリ・耐酸性に優れる
● 防水性がある

製品仕様
材質： ブチルゴム系
連続使用温度範囲： -20℃～90℃
許容最高温度： 130℃

標準色：黒
型式 寸法
厚さ(mm) 幅(mm) 標準長さ(m)
WT800 1.65±0.5 50 3

使用方法：
楕円状の柄が正円になるまで引っ張り、半円を重ねながら巻きます。
WT800 物性値     (参考値です。規格値ではありません。)
特性項目 試験方法 特性値
引張強度 ASTM D412 ≧2MPa
破断伸び ASTM D412 ≧1000%
絶縁耐力 ASTM D4325 ≧20kV/mm
体積抵抗率 ASTM D991 ≧1014Ω・cm
※上記の値や項目は、予告なく変更になる場合があります。
