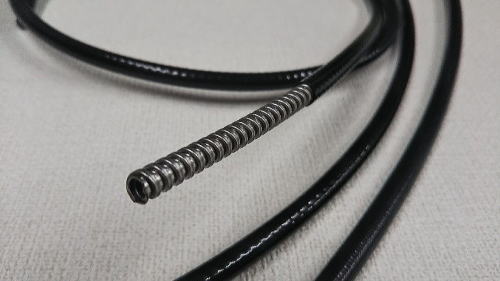

ケーシング+ハイトレル（耐熱）
030 316
特長：ケーシングチューブにハイトレル（ﾎﾟﾘｴｽﾃﾙｴﾗｽﾄﾏｰ）を被覆した防水、耐油、耐薬品、耐熱仕様の
ハイスペックな保護チューブです。ｸﾞﾚｰﾄﾞ/ﾊｲﾄﾚﾙ7237Fの難燃性はV0相当。
ハイトレル7237Fの他、7247、5577，6377，4777等が対応可能です。（別途原料費用が発生する場合があります。）

耐熱：〜150℃（参考値/規格値や保証値ではありません。）
ハイトレル®はポリエステルエラストマーです。
グレード：7247/硬度D72 7237F/硬度D72＆難燃　6377/硬度D67　5577/硬度D55　4777/硬度D47

※本製品は受注生産品です。表の数値は仮の設計値の場合も有り、試作対応になる場合があります。
表に記載以外の外径やサイズも検討可能です。詳細はお問い合わせ下さい。
●お問い合わせ方法
型式とハイトレルのグレード,数量をご指示ください。
例：KSPETP-1.2N 　ハイトレル7247　100m
〇ケーシング+ハイトレル
型式 内径
±0.2(mm)		 ｹｰｼﾝｸﾞ外径
±0.2(mm)		 被覆外径
±0.2〜(mm)		 定尺
ｍ
KSPETP7237F-1.2N 1.2 2.3 3.1 100
KSPETP7237F-1.5N 1.5 2.6 3.4 100
KSPETP7237F-1.8N 1.8 2.9 3.7 100
KSPETP7237F-2.0N 2.0 3.1 4.1 100
KSPETP7237F-2.2N 2.2 3.4 4.4 100
KSPETP7237F-2.6N 2.6 3.8 4.8 100
KSPETP7237F-3N 3 4.6 5.1 100
KSPETP7237F-3.2N 3.2 4.8 5.3 100
KSPETP7237F-3.5N 3.5 5.0 6.0 100
KSPETP7237F-4N 4 5.6 6.6 100
KSPETP7237F-4.5N 4.5 6.3 7.3 100
KSPETP7237F-5N 5.0 7.0 8.0 100
KSPETP7237F-5.5N 5.5 7.4 8.4 100
KSPETP7237F-6N 6 8.0 9.0 100
KSPETP7237F-6.5N 6.5 8.5 9.5 100
KSPETP7237F-7N 7 9.0 10.0 100
KSPETP7237F-8N 8 10.0 12 100
KSPETP7237F-9N 9 12.3 14.3 50
KSPETP7237F-10N 10 12.7 14.7 50

※上記以外のサイズにつきましてもお問い合わせ下さい。

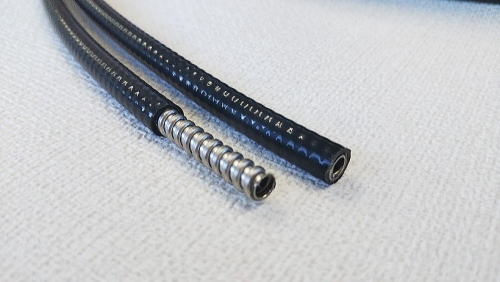

ケーシング+ポリエチレン
030 316 151
特長：ケーシングチューブに軟質ポリエチレン（LDPE)を被覆したチューブ。
耐薬品性に優れ、軟質塩化ビニールに比べ材質が硬く、表面の滑りが良いチューブです。
軟質ポリエチレン（LDPE)の他、EVAや、より硬い高密度ポリエチレン（HDPE)の加工も可能です。

耐熱：〜80℃（参考値/規格値や保証値ではありません。）

※本製品は受注生産品です。表の数値は仮の設計値の場合も有り、試作対応になる場合があります。
表に記載以外の外径やサイズも検討可能です。詳細はお問い合わせ下さい。
〇ケーシング+PE
型式 内径±0.2
(mm)		 ｹｰｼﾝｸﾞ外径±0.2
(mm)		 被覆外径±0.3
(mm)		 定尺
ｍ
KSPE-1.2N 1.2 2.3 3.1 100
KSPE-1.5N 1.5 2.6 3.4 100
KSPE-1.8N 1.8 2.9 3.7 100
KSPE-2.0N 2.0 3.1 4.1 100
KSPE-2.2N 2.2 3.4 4.4 100
KSPE-2.6N 2.6 3.8 4.8 100
KSPE-3N 3 4.6 5.1 100
KSPE-3.2N 3.2 4.8 5.3 100
KSPE-3.5N 3.5 5.0 6.0 100
KSPE-4N 4 5.6 6.6 100
KSPE-4.5N 4.5 6.3 7.3 100
KSPE-5N 5.0 7.0 8.0 100
KSPE-5.5N 5.5 7.4 8.4 100
KSPE-6N 6 8.0 9.0 100
KSPE-6.5N 6.5 8.5 9.5 100
KSPE-7N 7 9.0 10.0 100
KSPE-8N 8 10.0 12 100
KSPE-9N 9 12.3 14.3 50
KSPE-10N 10 12.7 14.7 50
KSPE-11N 11 13.7 15.9 50
KSPE-12N 12 14.8 16.1 50
KSPE-13N 13 15.8 17.7 50
KSPE-13.5N 13.5 16.4 18.4 50
KSPE-14N 14 16.7 18.7 50
KSPE-15N 15 18.9 21 50

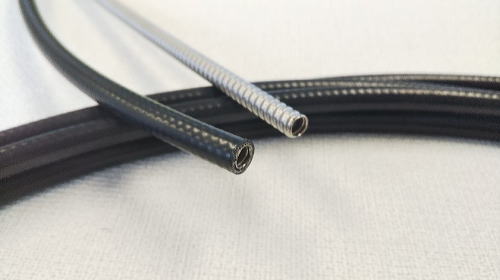

ケーシング+フッ素樹脂(FEP,PFA)
030 021
特長：ケーシングチューブにフッ素樹脂のFEPやPFAを被覆したチューブ。
耐熱、耐薬品性、電気絶縁性、非粘着性等に優れるハイスペックな保護チューブです。
軟質塩化ビニールに比べ材質が硬く、表面の滑りが良いチューブです。他材質のETFE等でも加工検討可能です。

耐熱：〜200℃（参考値/規格値や保証値ではありません。）

※本製品は受注生産品です。表の数値は仮の設計値の場合も有り、試作対応になる場合があります。
表に記載以外の外径やサイズも検討可能です。詳細はお問い合わせ下さい。
〇ケーシング+PFA&FEP
型式（PFA) 型式（FEP) 内径±0.2
(mm)		 ｹｰｼﾝｸﾞ外径±0.2
(mm)		 被覆外径±0.3〜
(mm)		 定尺
ｍ
KSPFA-1.2N KSFEP-1.2N 1.2 2.3 3.1 100
KSPFA-1.5N KSFEP-1.5N 1.5 2.6 3.4 100
KSPFA-1.8N KSFEP-1.8N 1.8 2.9 3.7 100
KSPFA-2.0N KSFEP-2.0N 2.0 3.1 4.1 100
KSPFA-2.2N KSFEP-2.2N 2.2 3.4 4.4 100
KSPFA-2.6N KSFEP-2.6N 2.6 3.8 4.8 100
KSPFA-3N KSFEP-3N 3 4.6 5.1 100
KSPFA-3.2N KSFEP-3.2N 3.2 4.8 5.3 100
KSPFA-3.5N KSFEP-3.5N 3.5 5.0 6.0 100
KSPFA-4N KSFEP-4N 4 5.6 6.6 100
KSPFA-4.5N KSFEP-4.5N 4.5 6.3 7.3 100
KSPFA-5N KSFEP-5N 5.0 7.0 8.0 100
KSPFA-5.5N KSFEP-5.5N 5.5 7.4 8.4 100
KSPFA-6N KSFEP-6N 6 8.0 9.0 100
KSPFA-6.5N KSFEP-6.5N 6.5 8.5 9.5 100
KSPFA-7N KSFEP-7N 7 9.0 10.0 100
KSPFA-8N KSFEP-8N 8 10.0 12 100
KSPFA-9N KSFEP-9N 9 12.3 14.3 50
KSPFA-10N KSFEP-10N 10 12.7 14.7 50
