船用電線貫通金物一覧

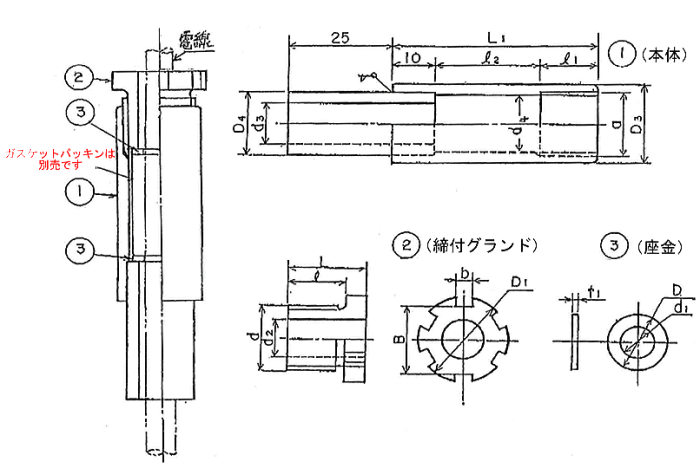

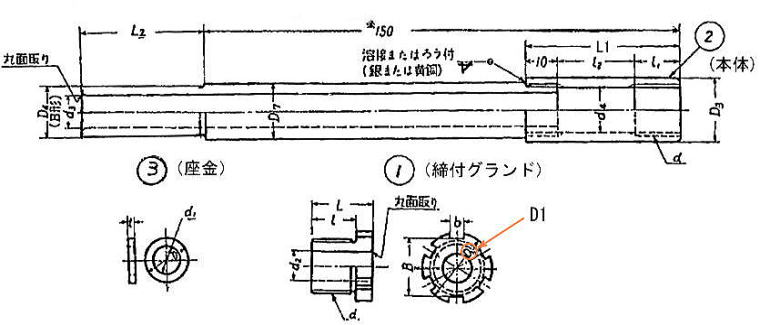

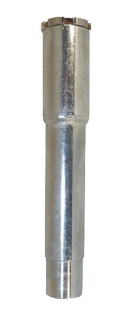

甲板溶接用　貫通金物　CGD（JIS F 8803(旧規格)/NDS F 8818 準拠品）船用電線貫通金物

CGD

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

※以下の部品表の1～3の組み合わせでのご提供です。

〇部品表
番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	真鍮+ﾆｯｹﾙﾒｯｷ
2	本体（鉄パイプ）	鉄+亜鉛ﾒｯｷ
3	座金ｘ2枚	真鍮+ﾆｯｹﾙﾒｯｷ

※座金２枚はｶﾞｽｹｯﾄﾊﾟｯｷﾝ上下に使用します。
※本体、座金、締付けｸﾞﾗﾝﾄﾞは材質　アルミ、ステンレスでも対応可能です。

※ｶﾞｽｹｯﾄﾊﾟｯｷﾝは別売りです。主に以下の様な方法があります。
・防水性に優れた専用パッキンがあります。お問い合わせください。
・防水性が専用パッキンに比べて弱くなる為、お客様判断となりますが、A型パッキンを複数個流用する方法や、
シーリング、パテ材等と併せて使用する方法等もあります。

●型式表示方法：型式を明記してください。

例：　CGD-15a

※本体、座金、締付けｸﾞﾗﾝﾄﾞは材質　アルミ、ステンレスでも対応可能です。
ご要望の場合はその旨を記載してお問い合わせください。

単位：（mm)

●寸法表 (詳細寸法図についてはお問い合わせ下さい)
型式	管用平行ねじｄ	座金内径 ③ d1	座金厚さ ③ t	座金外径 ③ D	締付ｸﾞﾗﾝﾄﾞ内径 ① d2	締付ｸﾞﾗﾝﾄﾞ ① D1	締付ｸﾞﾗﾝﾄﾞ ① L	本体内径 ② d3	本体外径 ② D4	本体 ② L2	本体中間外径 ② D7	本体外径 ② D3	本体内径 ② d4	本体 ② L1
CGD-10a	PF3/8	8	1.6	14	10	22	19	10.5	16	25	17.5	20	14.8	49
CGD-10b		9
CGD-15a	PF1/2	10		18	15	28	21	14.7	20		21.7	25	18.6	56
CGD-15b		11
CGD-15c		12
CGD-20a	PF3/4	13		23	20	34	22	20.2	25		27.2	32	24	57
CGD-20b		15
CGD-20c		17
CGD-25a	PF1	18	2	29	25	42	25	25	32		34	38	30	64
CGD-25b		20
CGD-25c		22
CGD-30a	PF1 1/4	24		38	30	50	28	33.7	40		42.7	48.6	38.6	65
CGD-30b		26
CGD-30c		28
CGD-35a	PF1 1/2	30		44	35	56	29	38.6	46		48.6	57	45	71
CGD-35b		32
CGD-40a	PF1 1/2	34		44	40
CGD-40b		36
CGD-45a	PF2	38		55	45	70	34	50.5	58		60.5	70	56	79
CGD-45b		40
CGD-45c		42
CGD-50a	PF2	44		55	50
CGD-50b		46
CGD-55a	PF2 1/2	48		71	55	86	39	65.3	74		76.3	82.6	72.6	89
CGD-55b		50
CGD-55c		52
CGD-60a	PF2 1/2	54		71	60
CGD-60b		56
CGD-60c		58

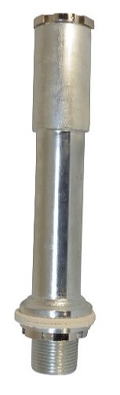

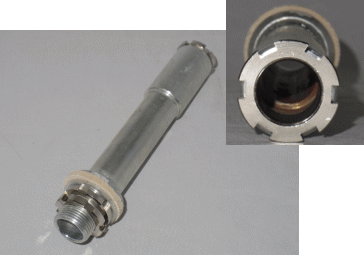

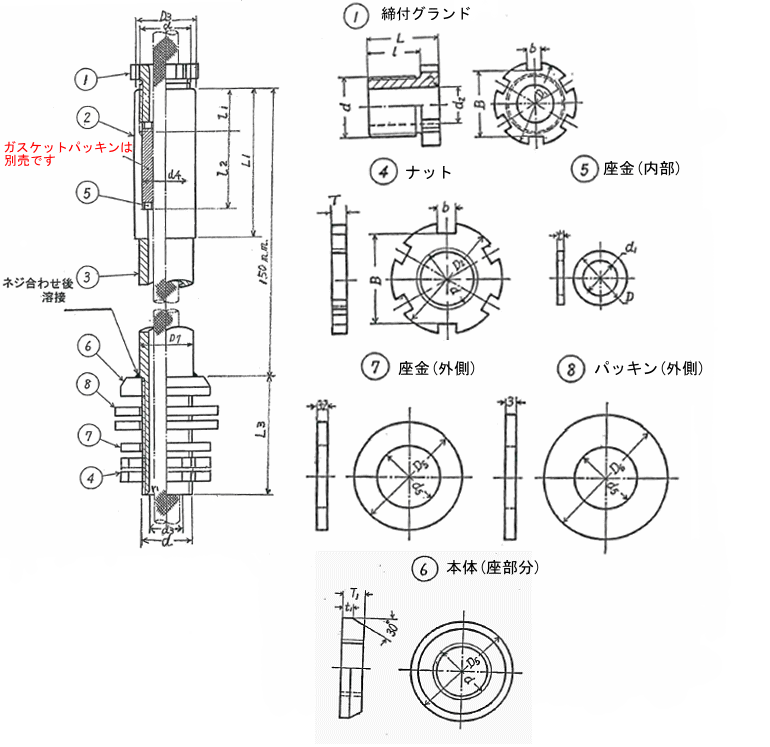

甲板締付形　ナット２枚付　貫通金物　（JIS F 8803(旧規格)/NDS F 8818 準拠品）船用電線貫通金物

CGDBSL

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

※以下の部品表の1～8の組み合わせでのご提供です。

〇部品表
番号	名称	材質	番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	真鍮+ﾆｯｹﾙﾒｯｷ	5	座金ｘ2枚	真鍮+ﾆｯｹﾙﾒｯｷ
2	本体（鉄パイプ）	鉄+亜鉛ﾒｯｷ	6	本体（座）	鉄+亜鉛ﾒｯｷ
3	本体（接続管部分）	鉄+亜鉛ﾒｯｷ	7	座金ｘ1枚	鉄+亜鉛ﾒｯｷ
4	ナットｘ2枚	真鍮+ﾆｯｹﾙﾒｯｷ	8	パッキン	張合せ帆布

※座金２枚はｶﾞｽｹｯﾄﾊﾟｯｷﾝ上下に使用します。
※本体、座金、締付けｸﾞﾗﾝﾄﾞは材質　アルミ、ステンレスでも対応可能です。

※本体内部に使用するｶﾞｽｹｯﾄﾊﾟｯｷﾝは別売りです。主に以下の様な方法があります。
・防水性に優れた専用パッキンがあります。お問い合わせください。
・防水性が専用パッキンに比べて弱くなる為、お客様判断となりますが、A型パッキンを複数個流用する方法や、
シーリング、パテ材等と併せて使用する方法等もあります。

●型式表示方法：型式を明記してください。

例：　CGDBSL-15a

単位：（mm)

●寸法表 (詳細寸法図についてはお問い合わせ下さい)
型式	管用平行ねじｄ	座金内径 ⑤ d1	座金厚さ ⑤ t	座金外径 ⑤ D	締付ｸﾞﾗﾝﾄﾞ内径 ① d2	締付ｸﾞﾗﾝﾄﾞ ① D1	本体内径 ② d3	本体外径 ③ D7	本体外径 ②D3	本体 ② L3	本体内径 ②d4	本体 ②L2	ナット外径 ④D2	本体座部分 ⑥D5
CGDBSL-10a	PF3/8	8	1.6	14	10	22	10.3	20	20	39	14.8	25	30	30
CGDBSL-10b		9
CGDBSL-15a	PF1/2	10		18	15	28	14.7	21.7	25		18.6	30	35	35
CGDBSL-15b		11
CGDBSL-15c		12
CGDBSL-20a	PF3/4	13		23	20	34	20.2	27.2	32		24	30	40	40
CGDBSL-20b		15
CGDBSL-20c		17
CGDBSL-25a	PF1	18	2	29	25	42	25	34	38	44	30	35	50	50
CGDBSL-25b		20
CGDBSL-25c		22
CGDBSL-30a	PF1 1/4	24		38	30	50	33.7	42.7	48.6		38.6	35	60	60
CGDBSL-30b		26
CGDBSL-30c		28
CGDBSL-35a	PF1 1/2	30		44	35	56	38.6	48.6	57	54	45	40	65	65
CGDBSL-35b		32
CGDBSL-40a	PF1 1/2	34		44	40
CGDBSL-40b		36
CGDBSL-45a	PF2	38		55	45	70	50.5	60.5	70		56	45	80	80
CGDBSL-45b		40
CGDBSL-45c		42
CGDBSL-50a	PF2	44		55	50
CGDBSL-50b		46
CGDBSL-55a	PF2 1/2	48		71	55	86	65.3	76.3	83		72	50	95	95
CGDBSL-55b		50
CGDBSL-55c		52
CGDBSL-60a	PF2 1/2	54		71	60
CGDBSL-60b		56
CGDBSL-60c		58

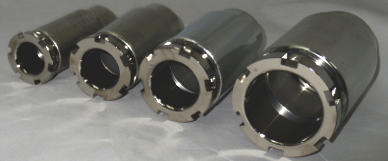

隔壁溶接用　電線貫通金物　CGB（JIS F 8803(旧規格)/NDS F 8818 準拠品）船用電線貫通金物

CGB

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

※以下の部品表の1～3の組み合わせでのご提供です。

〇部品表
番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	真鍮+ﾆｯｹﾙﾒｯｷ
2	本体（鉄パイプ）	鉄+亜鉛ﾒｯｷ
3	座金ｘ2枚	真鍮+ﾆｯｹﾙﾒｯｷ

●型式表示方法：型式を明記してください。

例：　CGB-10a

単位：（mm)

●寸法表 (詳細寸法図についてはお問い合わせ下さい)
型式	管用平行ねじｄ	座金内径 ③ d1	座金厚さ ③ t	座金外径 ③ D	締付ｸﾞﾗﾝﾄﾞ内径 ② d2	締付ｸﾞﾗﾝﾄﾞ ② D1	締付ｸﾞﾗﾝﾄﾞ ② L	本体内径 ① d3	本体外径 ① D4	本体段付き部外径① D3	本体段付き部内径① ｄ4	本体段付き部 L寸② L1
CGB-10a	PF3/8	8	1.6	14	10	22	19	10.5	16	20	14.8	49
CGB-10b		9
CGB-15a	PF1/2	10		18	15	28	21	14.7	20	25	18.6	56
CGB-15b		11
CGB-15c		12
CGB-20a	PF3/4	13		23	20	34	22	20.2	25	32	24	57
CGB-20b		15
CGB-20c		17
CGB-25a	PF1	18	2	29	25	42	25	25	32	38	30	64
CGB-25b		20
CGB-25c		22
CGB-30a	PF1 1/4	24		38	30	50	28	33.7	40	48.6	38.6	65
CGB-30b		26
CGB-30c		28
CGB-35a	PF1 1/2	30		44	35	56	29	38.6	46	57	45	71
CGB-35b		32
CGB-40a	PF1 1/2	34		44	40
CGB-40b		36
CGB-45a	PF2	38		55	45	70	34	50.5	58	70	56	79
CGB-45b		40
CGB-45c		42
CGB-50a	PF2	44		55	50
CGB-50b		46
CGB-55a	PF2 1/2	48		71	55	86	39	66.3	74	82.6	72.6	89
CGB-55b		50
CGB-55c		52
CGB-60a	PF2 1/2	54		71	60
CGB-60b		56
CGB-60c		58
