中空糸膜エアーフィルター
161・431・836
■特長

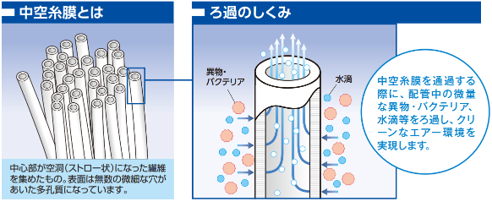

ろ過精度0.01µmの中空糸膜フィルター。エアー配管から流出する異物や
水滴をシャットアウトし、クリーンなエアー環境をご提供します。
メインフィルターシステムのサポート用としてもお使いください。

●優れた異物捕捉能力を発揮
●駆動機器のロングライフを実現
●低圧力損失で大流量を確保
●コンパクトな設計で省スペースに対応
適 応 流 体 エアー
材     質 ケース：ＰＣ    アダプタ：各寸法図に記載
中空糸膜：PP    Oリング：NBR
最高使用圧力 0.8MPa
使用環境温度 5〜50℃
ろ 過 精 度 0.01µm
最大許容差圧 0.25MPa
膜  面  積 80cm2


型式 接続タイプ 相手側取付サイズ 質量（ｇ）
836-TF-20N-A オネジ ネジサイズRc（PT）1/4 16.5
836-TF-20N-B メネジ ネジサイズR（PT）1/4 19.5
836-TF-20N-C タケノコ チューブ内径φ7 16.5
836-TF-20N-D タケノコ チューブ内径φ10 16.5
836-TF-20N-T6 チューブ継手 チューブ外径φ6 14.0
836-TF-20N-T8 チューブ継手 チューブ外径φ8 15.0

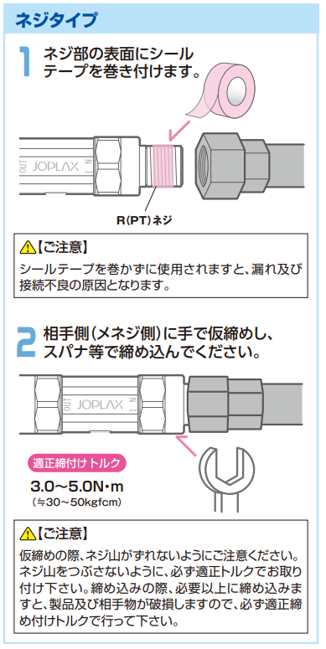

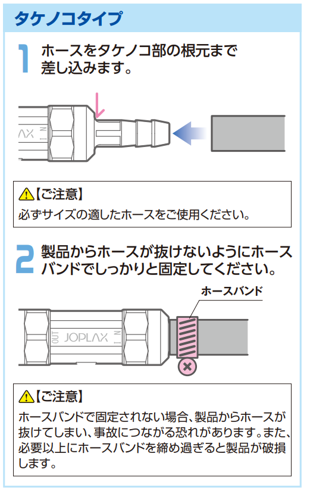

■ 取付け方

 ■ 寸法図

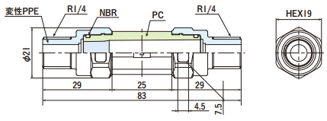

 836-TF-20N-A

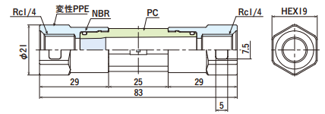

 836-TF-20N-B

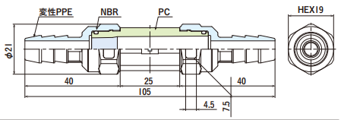

 836-TF-20N-C

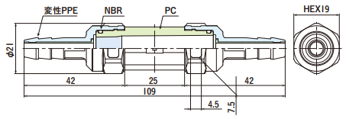

 836-TF-20N-D


 836-TF-20N-T6
 836-TF-20N-T8
