FEPフッ素樹脂チューブ　（カラー品有り/4色）
161
 FEPフッ素樹脂チューブ1  FEPフッ素樹脂チューブ2
 FEPフッ素樹脂チューブ3  FEPフッ素樹脂チューブ4
■特長
半透明、黒（不透明）、青（半透明）、赤（半透明）のカラーラインナップのあるFEPチューブです。サイズもミリｻｲｽﾞ、ｲﾝﾁサイズで種類が豊富。難燃性（UL-94規格V-0相当）、食品衛生法適合（昭和34年厚生省告示第370号に基づく）、ＦＤＡ（米国食品医薬品局）§177.1550溶出試験合格）にも適合しており様々な用途にご使用頂けます。

■用途
太陽電池製造分野、液晶製造分野、HDD製造分野
医療分野、食品分野等

■最高使用温度
200℃
※使用圧力により異なります。最高使用圧力グラフをご参照下さい。

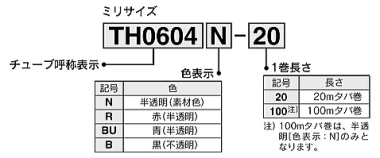

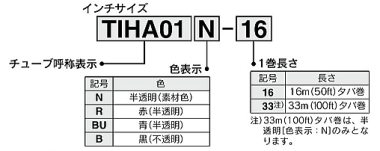

●お問い合わせ（型式表示方法）


チューブ呼称と色と１巻長さをご教示ください
FEPフッ素樹脂チューブ　型式表（ｍｍ） FEPフッ素樹脂チューブ　型式表（インチ）
●ご用意のあるサイズ、長さは変更の可能性がありますので 都度ご確認をお願いします。

●寸法表/ミリサイズ
チューブ呼称 内径(mm) 外径(mm)
TH0402 2 4
TH0425 2.5 4
TH0604 4 6
TH0806 6 8
TH1075 7.5 10
TH1008 8 10
TH1209 9 12
TH1210 10 12
●寸法表/インチサイズ
チューブ呼称 内径(mm) 外径(mm) インチ表記
TIHC01 1.65 3.18 0.065ｘ1/8
TIHB01 2.18 3.18 0.086ｘ1/8
TIHA01 2.36 3.18 0.093ｘ1/8
TIHB05 3.15 4.75 0.124（1/8）ｘ3/16
TIHA05 3.48 4.75 0.137ｘ3/16
TIHB07 3.95 6.35 0.156（5/32）ｘ1/4
TIHA07 4.57 6.35 0.18ｘ1/4
TIHB11 6.33 9.53 0.25（1/4）ｘ3/8
TIHA11 6.99 9.53 0.275ｘ3/8
TIH13 9.5 12.7 0.374（3/8）ｘ1/2
TIH19 15.85 19.05 0.624（5/8）ｘ3/4
 ●仕様

ミリサイズ
呼称 TH0402 TH0425 TH0604 TH0806 TH1075 TH1008 TH1209 TH1210
外径(mm) 4 4 6 8 10 10 12 12
内径(mm) 2 2.5 4  6 7.5 8 9 10
使用流体 空気、水　注1）、不活性ガス
⇒こちらの適応流体表をご参照ください
適用管継手
注2）
ワンタッチ継手　ｲﾝｻｰﾄ管継手　フッ素樹脂等専用継手有り※3
最高使用圧力
Mpa		 20℃以下 2.3 1.7 1.5 1 0.7 1 0.7
100℃ 0.85 0.6 0.55 0.4 0.25 0.4 0.25
200℃ 0.4 0.3 0.3 0.2 0.1 0.2  0.1
最高使用圧力曲線をご参照願います。
最小曲げ
半径 mm
注3）		 推奨使用値 15 20 35 60 95 100  130
屈曲値 10 15 20 40 60 65  110
使用温度
（固定使用）		 空気、不活性ガス：-65〜200℃　水：0〜100℃（凍結なきこと）
材質 FEP（4フッ化エチレン　6フッ化プロピレン共重合樹脂）
※3　専用継手については別途お問い合わせください。


インチサイズ
呼称 TIHA01 TIHB01 TIHC01 TIHA05 TIHB05 TIHA07 TIHB07 TIHA11 TIHB11 TIH13 TIH19
外径 (inch) 1/8" 3/16" 1/4" 3/8" 1/2" 3/4"
(mm) 3.18 4.75  6.35 9.53 12.7 19.05
内径(mm) (inch) 0.093" 0.086" 0.065" 0.137" 0.124"
(1/8")		 0.18" 0.156"
(5/32")		 0.275" 0.25"
(1/4")		 0.374"
(3/8")		 0.624"
(5/8")
(mm) 2.36 2.18 1.65 3.48 3.15 4.57 3.95 6.99 6.33 9.5 15.85
使用流体 空気、水　注1）、不活性ガス
⇒こちらの適応流体表をご参照ください
適用管継手　注2）
ワンタッチ継手　ｲﾝｻｰﾄ管継手　フッ素樹脂等専用継手有り※3
最高使用
圧力 Mpa		 20℃以下 1 2.3 1 1.5 1 1.7 1 1.5 1 0.7
100℃ 0.4 0.85 0.4 0.55 0.4 0.6 0.4 0.55 0.4 0.25
200℃ 0.2 0.4 0.2 0.3 0.2 0.3 0.2 0.3 0.2 0.1
最高使用圧力曲線をご参照願います。
最小曲げ
半径 mm
注3）		 推奨
使用値		 25 20 10 35 25 55 35 85 60 95 220
屈曲値 20 12 7 25 20 35 20 55 30 60 160
使用温度（固定使用） 空気、不活性ガス：-65〜200℃　水：0〜100℃（凍結なきこと）
材質 FEP（4フッ化エチレン　6フッ化プロピレン共重合樹脂）

※3　専用継手については別途お問い合わせください。
注1）流体が液体の場合、サージ圧は最高使用圧力以下に抑えてご使用下さい。
      サージ圧が最高使用圧力を超えると継手の破損、チューブの破裂の原因となります。
      また、断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
注2）FEPチューブが揺動する箇所でのご使用は避けて下さい。
      最高使用圧力と最高使用温度は、チューブまたは継手の仕様のいずれか低い値で
      ご使用下さい。
      長期使用または高温使用時には、材質の経時変化により漏れ等が発生する場合が
      ありますので定期的なメンテナンスを実施し、 異常が認められた場合はただちに
      新品と交換して下さい。
      インサート管継手、ミニチュア管継手を長期間使用時には、材質の経時変化により
      漏れが発生する場合がありますのでチューブ接続部の増締めを行って下さい。
      増締め後も漏れが発生する場合には新品と交換して下さい。
（⇒こちらのチューブ注意事項の保守点検をご確認下さい）

注3）最小曲げ半径は左図の方法で測定した測定値です。
     ・推奨使用値以上の曲げ半径で使用して下さい。
     ・推奨使用値以下でご使用の場合、チューブが折れる可能性がありますので
       屈曲値を参考にチューブに折れ、つぶれ等が発生しないことをご確認下さい。
     ・屈曲値は左図の方法でチューブに折れ、つぶれ等が発生した時の2Rを測定した
       測定値であり、使用保証値ではありません。

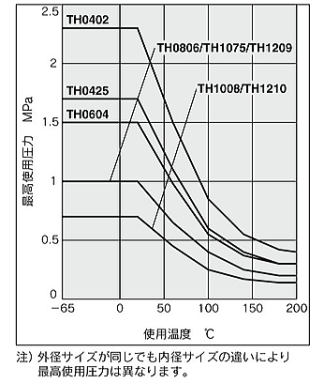

●使用圧力について/参考値
・ミリサイズ
FEPフッ素樹脂チューブ　ミリサイズ圧力グラフ

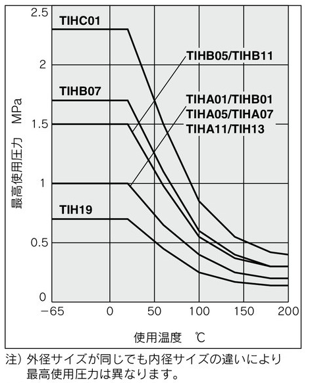

 ・インチサイズ
FEPフッ素樹脂チューブ　インチサイズ圧力グラフ



軟質フッ素樹脂（変性PTFEチューブ）
161
■特長
●柔軟性約20％向上/　当社比　TL/TILシリーズ比較）
●柔軟性を要求される場合の使用に適しています。
●耐熱性、耐薬品性はPFAと同等です。
●難燃性はUL-94規格V-0相当です。
●食品衛生法適合
（昭和34年厚生省告示第370号に基づく食品衛生法適合試験に適合）

●FDA（米国食品医薬品局）適合品
FDA（米国食品医薬品局）§177.1550溶出試験合格に適合

■用途
太陽電池製造分野、液晶製造分野、HDD製造分野、
医療分野、食品分野等

■最高使用温度
260℃

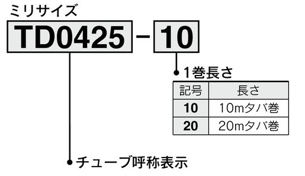

●お問い合わせ（型式表示方法）

チューブ呼称と色と１巻長さをご教示ください

●ご用意のあるサイズ、長さは変更の可能性がありますので都度ご確認をお願いします。
●寸法表/ミリサイズ
チューブ呼称 内径(mm) 外径(mm)
TD0425 2.5 4
TD0604 4 6
TD0806 6 8
TD1075 7.5 10
TD1209 9 12
●寸法表/インチサイズ
チューブ呼称 内径(mm) 外径(mm) インチ表記
TID01 2.18 3.18 0.086ｘ1/8
TID05 3.15 4.75 0.124（1/8）ｘ3/16
TID07 3.95 6.35 0.156（5/32）ｘ1/4
TID11 6.33 9.53 0.25（1/4）ｘ3/8
TID13 9.5 12.7 0.374（3/8）ｘ1/2

 ●仕様（mmサイズ）
サイズ ミリサイズ
呼称 TD0425 TD0604 TD0806 TD1075 TD1209
外径(mm) 4 6 8 10 12
内径(mm) 2.5 4 6 7.5 9
タバ巻 10ｍ ● ● ● ● ●
20ｍ ● ● ● ● ●
色 半透明（素材色）
適応流体 ⇒こちらの適応流体表をご参照ください
使用流体 注1） 空気、水　注1）、不活性ガス
適用管継手
注2）
管継手： フッ素樹脂製管継手 （専用継手有り※1）
管継手： ワンタッチ、クリーンワンタッチ、インサート、ミニチュア継手等 （専用継手有り※1）
最高使用圧力
Mpa		 20℃以下 1.6 1.4 0.9  0.9 0.9
100℃ 0.9 0.7 0.5 0.5 0.5
200℃ 0.45 0.35 0.25 0.25 0.25
260℃ 0.23 0.2 0.15 0.15 0.15
最小曲げ
半径mm
注3）		 推奨
使用値		 15 25 45 55 75
屈折値 8 16 31 35 41
使用温度
（固定使用）		 空気、不活性ガス：-65〜260℃　水：0〜100℃（凍結なきこと）
材質 変性PTFE（四フッ化エチレン樹脂）

 ●仕様（インチサイズ）
サイズ インチサイズ
呼称 TID01 TID05 TID07 TID11 TID13
外径 inchi 1/8" 3/16" 1/4" 3/8" 1/2"
(mm) 3.18 4.75 6.35 9.53 12.7
内径 inchi 0.086" 0.124"
（1/8"）		 0.156"
（5/32"）		 0.25"
（1/4"）		 0.374"
（3/8"）
(mm) 2.18 3.15 3.95 6.33 9.5
 タバ巻 8ｍ(25ft) ● ● ● ● ●
16ｍ(50ft) ● ● ● ● ●
色 半透明（素材色）
適応流体 ⇒こちらの適応流体表をご参照ください
使用流体 注1） 空気、水　注1）、不活性ガス
適用管継手 注2）
管継手： フッ素樹脂製管継手 （専用継手有り※1）
管継手： ワンタッチ、クリーンワンタッチ、インサート、ミニチュア継手等 （専用継手有り※1）
最高使用圧力
Mpa		 20℃以下 1.4 1.4 1.6 1.4 0.9
100℃ 0.7 0.7 0.9 0.7 0.5
200℃ 0.35 0.35 0.45 0.35 0.25
260℃ 0.2 0.2 0.23 0.2 0.15
最小曲げ半径
mm 注3）		 推奨
使用値		 15 20 25 40 75
屈折値 9 10 15 23 42
使用温度
（固定使用）		 空気、不活性ガス：-65〜260℃　水：0〜100℃（凍結なきこと）
材質 変性PTFE（四フッ化エチレン樹脂）

※1　専用継手については別途お問い合わせください。

注1）流体が液体の場合、サージ圧は最高使用圧力以下に抑えてご使用下さい。
      サージ圧が最高使用圧力を超えると継手の破損、チューブの破裂の原因となります。
      また、断熱圧力による異常な温度上昇がある場合はチューブの破裂の原因となります。
注2）チューブが揺動する箇所でのご使用が避けて下さい。
      最高使用圧力は、チューブまたは継手の仕様のいずれか低い値でご使用下さい。
      長期的使用または高温使用時には、材質の経時変化により漏れ等が発生する場合がありますので
      定期的なメンテナンスを実施し、異常が認められた場合はただちに新品と交換して下さい。
（⇒こちらのチューブ注意事項の保守点検をご確認下さい）

注3）最小曲げ半径は左図の方法で測定した測定値です。
     ・推奨使用値以上の曲げ半径で使用して下さい。
     ・推奨使用値以下でご使用の場合、チューブが折れる可能性がありますので
       屈曲値を参考にチューブに折れ、つぶれ等が発生しないことをご確認下さい。
     ・屈曲値は左図の方法でチューブに折れ、つぶれ等が発生した時の2Rを測定した
       測定値であり、使用保証値ではありません。

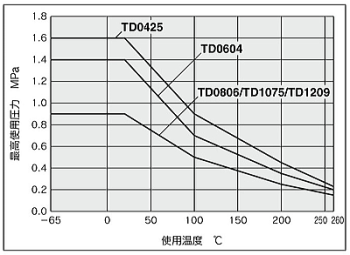

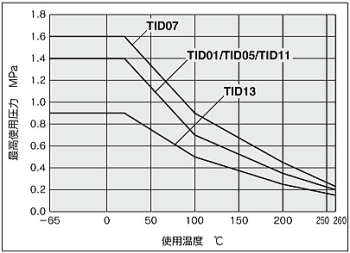

●使用圧力（参考値）
・ミリサイズ ・インチサイズ
