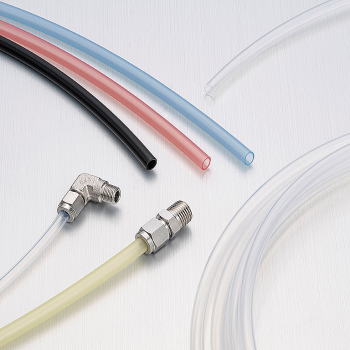

PFAチューブ (カラー品5色有り)
312
耐薬品性、耐候性に優れ、化学、食品、医療、半導体などの分野に最適。
■特長

・耐薬品性に優れたフッ素樹脂(PFA)を採用。
・高度な内面平滑性、透明性、純粋性。
・広範囲な使用温度範囲。
・SUS316締付継手インチサイズとの併用に最適な
  インチサイズを準標準品として用意。
・クリーンルーム包装仕様を用意。
   クリーンエア清浄後、クリーンルーム(ISOクラス6相当)内にて

   包装。

※専用継手有り
ケミカルワンタッチ継手
PP製やSUS製も有ります。お問い合わせ下さい。

使用流体:空気、水、薬品など
使用温度範囲:-65〜260℃(凍結なきこと)
使用真空圧力:-100kPa
材質:PFA
ミリサイズ
型式 SFT0420 SFT0425 SFT0640 SFT0860 SFT1075 SFT1080 SFT1290 SFT1210 SFT1613
カラー クリア、ブラック、クリアレッド、クリアブルー、クリアイエロー
使用流体 空気、水(条件有※1〜3)、薬品など(条件有※4)
最高使用圧力
(MPa)※5
2.4 1.4 1 0.8 1 0.8
使用真空圧力
(KPa)
-100
使用温度範囲
(℃)
-65〜260(凍結なきこと)
最小曲半径
(JIS)(mm)
7 14 27 40 50 47 67 94
最小取付半径
(バイス式)(mm)
10 20 40 60 75 70 100 140

  インチサイズ
型式 SFT1/4 SFT3/8 SFT1/2
カラー クリア、ブラック
使用流体 空気、水(条件有※1〜3)、薬品など(条件有※4)
最高使用圧力
(MPa)※5
1
使用真空圧力
(KPa)
-100
使用温度範囲
(℃)
-65〜260(凍結なきこと)
最小曲半径
(JIS)(mm)
14 40 47
最小取付半径
(バイス式)(mm)
20 60 70
  警告
※1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用下さい。
※2.異物や汚染物が混入していない日本国内の一般水道水は使用可能です。その他の水使用の場合は実機評価にてご確認下さい。
※3.ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用して下さい。
※4.薬品に使用する際は、お問い合わせ下さい。
※5.最高使用圧力は、20℃65%RH時の値です。その他の温度の場合は、破壊圧力曲線から十分余裕のある安全率をみてご使用
    下さい。


■お問い合わせ方法

<例>
  SFT 0640 20 CR -C
@ A B C D
  (品名) (チューブサイズ) (チューブ全長) (チューブカラー) (包装仕様)

※型式番号の□にチューブ全長をご指定下さい。


 @ 品名 フッ素樹脂(PFA)チューブ /記号⇒SFT

 A チューブサイズ(外径×内径) (単位:mm)
  ミリサイズ
記号 0420 0425 0640 0860 1075 1080 1290 1210 1613
外径 φ4 φ4 φ6 φ8 φ10 φ10 φ12 φ12 φ16
内径 φ2 φ2.5 φ4 φ6 φ7.5 φ8 φ9 φ10 φ13
(単位:mm)
  インチサイズ
記号 1/4 3/8 1/2
外径 φ6.35 φ9.53 φ12.7
内径 φ4.57 φ6.99 φ9.56

 B チューブ全長
(単位:m)
記号 5 20 50 100
全長 5 20 50 100

 C チューブカラー
記号 C B CR CB CY
チューブカラー クリア ブラック クリアレッド クリアブルー クリアイエロー
※インチサイズは、クリア・ブラックのみ選択可能です。

 D 包装仕様
記号 無記入  -C
包装仕様 通常包装 クリーンルーム包装仕様


●寸法表(ミリサイズ)  ※□にはチューブ全長が入ります。 **にはチューブカラーが入ります。
型式 外径
(φmm)
内径
(φmm)
標準全長
(m)
  SFT-0420-□-** 4 2 5 20 50 100
  SFT-0425-□-** 4 2.5 5 20 50 100
  SFT-0640-□-** 6 4 5 20 50 100
  SFT-0860-□-** 8 6 5 20 50 100
  SFT-1075-□-** 10 7.5 5 20 50 100
  SFT-1080-□-** 10 8 5 20 50 100
  SFT-1290-□-** 12 9 5 20 50 100
  SFT-1210-□-** 12 10 5 20 50 100
  SFT-1613-□-** 16 13 5 20 50 -
  SFT-1/4-□-** 6.35 4.57 5 20 50 100
  SFT-3/8-□-** 9.53 6.99 5 20 50 100
  SFT-1/2-□-** 12.7 9.56 5 20 50 100

 :クリーンルーム包装仕様対応サイズ (φ16xφ13 サイズは対応できません。)

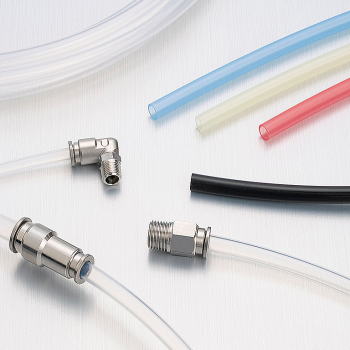

FEPチューブ (カラー品5色有り)
312
耐薬品性、耐候性に優れ、化学、食品、医療、半導体などの分野に最適。
■特長

・耐薬品性に優れたフッ素樹脂(FEP)を採用。
・化学、食品、医療、半導体などの分野に最適。
・広範囲な使用温度範囲。
・SUS316締付継手インチサイズとの併用に最適な
  インチサイズを準標準品として用意。
・クリーンルーム包装仕様を用意。

   クリーンエア清浄後、クリーンルーム(ISOクラス6相当)内にて
   包装。


※専用継手有り
ケミカルワンタッチ継手
PP製やSUS製も有ります。お問い合わせ下さい。

使用流体:空気、水、薬品など
使用温度範囲:-65〜200℃(凍結なきこと)
使用真空圧力:-100kPa
材質:FEP
ミリサイズ
型式 SET0420 SET0425 SET0640 SET0860 SET1075 SET1080 SET1290 SET1210 SET1613
カラー クリア、ブラック、クリアレッド、クリアブルー、クリアイエロー
使用流体 空気、水(条件有※1〜3)、薬品など(条件有※4)
最高使用圧力
(MPa)※5
2.7 1.6 1 0.7 1 0.7
使用真空圧力
(KPa)
-100
使用温度範囲
(℃)
-65〜200(凍結なきこと)
最小曲半径
(JIS)(mm)
7 14 27 40 50 47 67 94
最小取付半径
(バイス式)(mm)
10 20 30 55 60 100 80 150 180

  インチサイズ
型式 SET1/4 SET3/8 SET1/2
カラー クリア、ブラック
使用流体 空気、水(条件有※1〜3)、薬品など(条件有※4)
最高使用圧力
(MPa)※5
1
使用真空圧力
(KPa)
-100
使用温度範囲
(℃)
-65〜200(凍結なきこと)
最小曲半径
(JIS)(mm)
14 40 47
最小取付半径
(バイス式)(mm)
30 60 85
  警告
※1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用下さい。
※2.異物や汚染物が混入していない日本国内の一般水道水は使用可能です。その他の水使用の場合は実機評価にてご確認下さい。
※3.ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用して下さい。
※4.薬品に使用する際は、お問い合わせ下さい。
※5.最高使用圧力は、20℃65%RH時の値です。その他の温度の場合は、破壊圧力曲線から十分余裕のある安全率をみてご使用
    下さい。


■お問い合わせ方法

<例>
  SET 0640 20 CR -C
@ A B C D
  (品名) (チューブサイズ) (チューブ全長) (チューブカラー) (包装仕様)

※型式番号の□にチューブ全長をご指定下さい。


 @ 品名 フッ素樹脂(FEP)チューブ /記号⇒SET

 A チューブサイズ(外径×内径) (単位:mm)
  ミリサイズ
記号 0420 0425 0640 0860 1075 1080 1290 1210 1613
外径 φ4 φ4 φ6 φ8 φ10 φ10 φ12 φ12 φ16
内径 φ2 φ2.5 φ4 φ6 φ7.5 φ8 φ9 φ10 φ13
(単位:mm)
  インチサイズ
記号 1/4 3/8 1/2
外径 φ6.35 φ9.53 φ12.7
内径 φ4.57 φ6.99 φ9.56

 B チューブ全長
(単位:m)
記号 5 20 50 100
全長 5 20 50 100

 C チューブカラー
記号 C B CR CB CY
チューブカラー クリア ブラック クリアレッド クリアブルー クリアイエロー
※インチサイズは、クリア・ブラックのみ選択可能です。

 D 包装仕様
記号 無記入  -C
包装仕様 通常包装 クリーンルーム包装仕様


●寸法表(ミリサイズ)  ※□にはチューブ全長が入ります。 **にはチューブカラーが入ります。
型式 外径
(φmm)
内径
(φmm)
標準全長
(m)
  SET-0420-□-** 4 2 5 20 50 100
  SET-0425-□-** 4 2.5 5 20 50 100
  SET-0640-□-** 6 4 5 20 50 100
  SET-0860-□-** 8 6 5 20 50 100
  SET-1075-□-** 10 7.5 5 20 50 100
  SET-1080-□-** 10 8 5 20 50 100
  SET-1290-□-** 12 9 5 20 50 100
  SET-1210-□-** 12 10 5 20 50 100
  SET-1613-□-** 16 13 5 20 50 -
  SET-1/4-□-** 6.35 4.57 5 20 50 100
  SET-3/8-□-** 9.53 6.99 5 20 50 100
  SET-1/2-□-** 12.7 9.56 5 20 50 100

 :クリーンルーム包装仕様対応サイズ (φ16xφ13 サイズは対応できません。)
