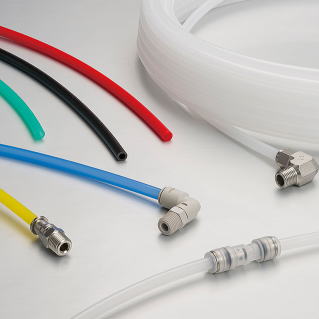

ポリオレフィンチューブ

312

■特長

●クリーン環境での流量確保を重視する配管に最適。
●優れた耐水性。
●チューブカラーは6色を用意。
●クリーンルーム包装仕様を用意。
●カラー：6色、サイズ：8種。(インチサイズ有)TM

※専用継手有り（PP製やSUS製）
詳細はお問い合わせ下さい。

使用流体：空気、水（条件有※1～※4）、
その他薬品など（条件有※5）
最高使用圧力（20℃65％RH時）：1.0MPa（※6）、
使用真空圧力：-100ｋPa
使用温度範囲：-15～80℃（凍結なきこと）

警告
※1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用して下さい。
※2.一般水道水は使用可能です。その他の水使用の場合はお問い合わせ下さい。
※3.ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用して下さい。
※4.水使用の場合、チューブが変色することがありますが、性能への影響はございません。
※5.薬品に使用する際は、お問い合わせ下さい。
※6.最高使用圧力は、20℃65％RH時の値です。その他の温度の場合は、破壊圧力曲線から十分余裕のある安全率を見てご使用
下さい。

■お問い合わせ方法

●型式番号末尾の-**に色コードをご指定下さい。

＜例＞
	CTA-0425	－	20	－	CY
	①		②		③
	内径2.5×外径4 （型式）		20m （定尺）		クリアイエロー（色コード）

※ クリーンルーム包装仕様を希望される場合、型式の最後に記号：-Cをご記入下さい。

●寸法表（ミリサイズ）

型式	内径(φmm)	外径(φmm)	定尺（m）	最小曲げ半径(mm)	チューブカラー（※※）
型式	内径(φmm)	外径(φmm)	定尺（m）	最小曲げ半径(mm)	B	CR	CY	CG	CB	CW
CTA-0425-20-**	2.5	4	20	7	○	○	○	○	○	○
CTA-0640-20-**	4	6	20	12	○	○	○	○	○	○
CTA-0860-20-**	6	8	20	23	○	○	○	○	○	○
CTA-1075-20-**	7.5	10	20	27	○	○	○	○	○	○
CTA-1290-20-**	9	12	20	33	○	○	○	○	○	○
CTA-0425-100-**	2.5	4	100	7	○	○	○	○	○	○
CTA-0640-100-**	4	6	100	12	○	○	○	○	○	○
CTA-0860-100-**	6	8	100	23	○	○	○	○	○	○
CTA-1075-100-**	7.5	10	100	27	○	○	○	○	○	○
CTA-1290-100-**	9	12	100	33	○	○	○	○	○	○

※ クリーンルーム包装仕様を希望される場合、型式の最後に記号：-Cをご記入下さい。
※※.チューブカラー　B：ブラック、CR：クリアレッド、CY：クリアイエロー、CG：クリアグリーン、
CB：クリアブルー、CW：クリアホワイト

●寸法表（インチサイズ）

型式	内径(φmm)	外径(φmm)	定尺（m）	最小曲げ半径(mm)	チューブカラー（※※）
型式	内径(φmm)	外径(φmm)	定尺（m）	最小曲げ半径(mm)	B	CR	CY	CG	CB	CW
CTA-1/4-20-**	4.57	6.35	20	15	○	○	○	○	○	○
CTA-3/8-20-**	6.99	9.53	20	27	○	○	○	○	○	○
CTA-1/2-20-**	9.56	12.7	20	33	○	○	○	○	○	○
CTA-1/4-100-**	4.57	6.35	100	15	○	○	○	○	○	○
CTA-3/8-100-**	6.99	9.53	100	27	○	○	○	○	○	○
CTA-1/2-100-**	9.56	12.7	100	33	○	○	○	○	○	○

※ クリーンルーム包装仕様を希望される場合、型式の最後に記号：-Cをご記入下さい。
※※.チューブカラー　B：ブラック、CR：クリアレッド、CY：クリアイエロー、CG：クリアグリーン、
CB：クリアブルー、CW：クリアホワイト

※）ミリサイズの4x2.5はインチサイズの5/32x0.098、
ミリサイズの8x6はインチサイズの5/16x0.236として使用できます。

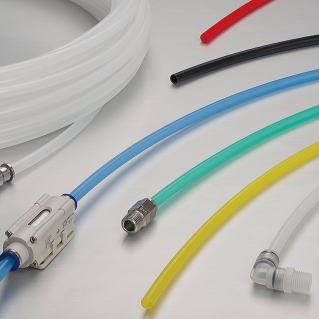

ソフトポリオレフィンチューブ

312

■特長

●クリーン環境に適したポリオレフィン系樹脂を使用。
●優れた耐水性
●ポリオレフィンチューブと比べ柔軟性に優れています。
●カラー：6色、サイズ：8種。(インチサイズ有)

※専用継手有り（PP製やSUS製）
詳細はお問い合わせ下さい。

使用流体：空気、水（条件有※1～4）、
その他薬品など（条件有※5）
最高使用圧力（20℃65％RH時）：0.8MPa（※6）、
使用真空圧力：-100ｋPa
使用温度範囲：-15～80℃（凍結なきこと）

■お問い合わせ方法

●型式番号末尾の-**に色コードをご指定下さい。

＜例＞
	CTB-0425	－	20	－	CY
	①		②		③
	内径2.5×外径4 （型式）		20m （定尺）		クリアイエロー（色コード）

※ クリーンルーム包装仕様を希望される場合、型式の最後に記号：-Cをご記入下さい。

●寸法表（ミリサイズ）

型式	内径 (φmm)	外径 (φmm)	定尺（m）	最小曲げ半径(mm)	チューブカラー（※※）
型式	内径 (φmm)	外径 (φmm)	定尺（m）	最小曲げ半径(mm)	B	CR	CY	CG	CB	CW
CTB-0425-20-**	2.5	4	20	7	○	○	○	○	○	○
CTB-0640-20-**	4	6	20	12	○	○	○	○	○	○
CTB-0860-20-**	5	8	20	12	○	○	○	○	○	○
CTB-1065-20-**	6.5	10	20	18	○	○	○	○	○	○
CTB-1280-20-**	8	12	20	20	○	○	○	○	○	○
CTB-0425-100-**	2.5	4	100	7	○	○	○	○	○	○
CTB-0640-100-**	4	6	100	12	○	○	○	○	○	○
CTB-0860-100-**	5	8	100	12	○	○	○	○	○	○
CTB-1065-100-**	6.5	10	100	18	○	○	○	○	○	○
CTB-1280-100-**	8	12	100	20	○	○	○	○	○	○

型式	内径 (φmm)	外径 (φmm)	定尺（m）	最小曲げ半径(mm)	チューブカラー（※※）
型式	内径 (φmm)	外径 (φmm)	定尺（m）	最小曲げ半径(mm)	B	CR	CY	CG	CB	CW
CTB-1/4-20-**	4.15	6.35	20	12	○	○	○	○	○	○
CTB-3/8-20-**	5.99	9.53	20	18	○	○	○	○	○	○
CTB-1/2-20-**	8.5	12.7	20	22	○	○	○	○	○	○
CTB-1/4-100-**	4.15	6.35	100	12	○	○	○	○	○	○
CTB-3/8-100-**	5.99	9.53	100	18	○	○	○	○	○	○
CTB-1/2-100-**	8.5	12.7	100	22	○	○	○	○	○	○

※ クリーンルーム包装仕様を希望される場合、型式の最後に記号：-Cをご記入下さい。
※※.チューブカラー　B：ブラック、CR：クリアレッド、CY：クリアイエロー、CG：クリアグリーン、
CB：クリアブルー、CW：クリアホワイト

※）ミリサイズの4x2.5はインチサイズの5/32x0.098、
ミリサイズの8x5はインチサイズの5/16x0.197として使用できます。

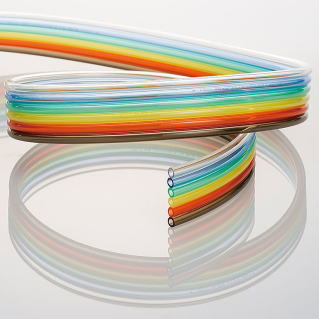

ソフトフラットチューブ

312

■特長

●極軟質で複動の駆動機器等、複数の配管がスッキリ
行えます。
●カラー：6色、サイズ：5種。

※専用継手有り（PP製やSUS製）
詳細はお問い合わせ下さい。

使用流体：空気、水（条件有※1～3）
最高使用圧力（20℃65％RH時）：0.6MPa（※4）
使用真空圧力：-100ｋPa
使用温度範囲：-15～60℃（凍結なきこと）

警告
※1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用して下さい。
※2.一般水道水は使用可能です。その他の水使用の場合はお問い合わせ下さい。
※3.ワンタッチ継手に接続して水使用される際は、インサートリングを必ず使用して下さい。
※4.最高使用圧力は、20℃65％RH時の値です。その他の温度の場合は、破壊圧力曲線から
十分余裕のある安全率を見てご使用下さい。また、チューブが揺動及び屈曲などの可動部にある場合、
分子間発熱による自己発熱で温度が上昇し、チューブ破損の原因となる可能性があります。

■お問い合わせ方法

●型式番号末尾の-**に色コードをご指定下さい。

＜例＞

UCQ

－

①

②

③

④

⑤

⑥

（品名）

（チューブサイズ）

（芯数）

（チューブ全長）

（チューブカラー）

　①　品名　UCQ：ソフトフラットチューブ

　②　チューブサイズ

記号	04	06	08	10	12
外径（mm）	φ4	φ6	φ8	φ10	φ12
内径（mm）	φ2.5	φ4	φ5	φ6.5	φ8

　③　芯数

記号	2F	3F	4F	5F	6F
芯数	2芯	3芯	4芯	5芯	6芯

※同径サイズの3芯～6芯を受注生産にて対応致します。

　④　チューブ全長

記号	20	100
全長（m）	20	100

※標準全長以外の長さにも受注生産にて対応致します。
   詳細につきましては、下記の 『受注生産対応品』 についてをご覧下さい。

　⑤～　チューブカラー（※※）
     CBL：クリアブラック、CO：クリアオレンジ、CY：クリアイエロー、CG：クリアグリーン、
     CB：クリアブルー、C：クリア

●寸法表

型式	内径 (φmm)	外径 (φmm)	定尺（m）	チューブカラー（※※）
型式	内径 (φmm)	外径 (φmm)	定尺（m）	CBL	CO	CY	CG	CB	C
UCQ-04-□F-20-**	2.5	4	20	○	○	○	○	○	○
UCQ-04-□F-100-**	2.5	4	100	○	○	○	○	○	○
UCQ-06-□F-20-**	4	6	20	○	○	○	○	○	○
UCQ-06-□F-100-**	4	6	100	○	○	○	○	○	○
UCQ-08-□F-20-**	5	8	20	○	○	○	○	○	○
UCQ-08-□F-100-**	5	8	100	○	○	○	○	○	○
UCQ-10-□F-20-**	6.5	10	20	○	○	○	○	○	○
UCQ-10-□F-100-**	6.5	10	100	○	○	○	○	○	○
UCQ-12-□F-20-**	8	12	20	○	○	○	○	○	○
UCQ-12-□F-100-**	8	12	100	○	○	○	○	○	○

※型式番号の□に芯数、末尾の-**に色コードをご指定下さい。

◆受注生産対応品について

■受注生産にて可能なチューブサイズと芯数によるフラットチューブ製作最大長さ

（単位：m）

		チューブ外径（mm）
		φ3	φ4	φ6	φ8	φ10	φ12
芯数	3	100	100	100	100	80	65
	4	100	100	100	75	60	50
	5	100	100	80	60	50	40
	6	100	100	65	50	40	30

■受注生産にて製作可能な芯数とフラット形状
