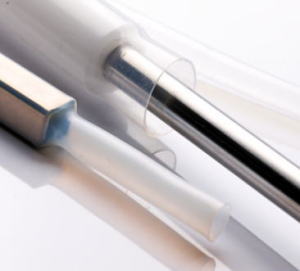

 薄肉PTFE 260℃高耐熱PTFE製熱収縮チューブ
 PTFE製の収縮チューブで耐薬品性、耐摩耗性、耐熱性に優れます。
収縮率/ 1.6:1 623
特徴
・完全収縮後肉厚0.1〜0.2mmの薄肉タイプのPTFE熱収縮チューブです。
・ほとんどの溶剤、酸、アルカリに耐性があります
・絶縁性能・耐紫外線性・耐摩耗性に優れております。
製品仕様
・使用温度範囲:-65〜260℃
・完全収縮温度:350℃以上


・乳白色(自然色)


 ●寸法表
型式 収縮前内径
(mm)
収縮後内径
(mm)
収縮後肉厚(mm)
定尺
(m)※1
PTFE-TW05 0.5 0.38 0.10 200
PTFE-TW10 1.0 0.70 0.10 200
PTFE-TW15 1.5 0.90 0.10 200
PTFE-TW20 2.0 1.30 0.10 200
PTFE-TW25 2.5 1.60 0.10 100
PTFE-TW30 3.0 1.90 0.13 100
PTFE-TW40 4.0 2.45 0.15 100
PTFE-TW50 5.0 3.00 0.15 100
PTFE-TW65 6.5 4.20 0.15 100
PTFE-TW75 7.5 4.60 0.15 100
PTFE-TW90 9.0 5.60 0.18 100
PTFE-TW110 11.0 6.90 0.18 100
PTFE-TW120 12.0 7.50 0.18 100
PTFE-TW140 14.0 8.50 0.18 100
PTFE-TW160 16.0 10.50 0.18 100
※1 200m、100m品は定尺内に1か所以上の繋ぎ目、切れ目がある場合があります。予めご了承下さい。

PTFE 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
引張強度 ≧17.3MPa ASTM D 2671 ≧22MPa
破断伸び ≧200% ASTM D 2671 ≧300%
熱衝撃(400℃、4hrs) 亀裂無し ASTM D 2671 合格
低温曲げ(-65℃、4hrs) 亀裂無し ASTM D 2671 合格
難燃性 VW-1 UL224 合格
体積抵抗率 ≧1015Ω・cm ASTM D 2671 ≧1015Ω・cm
耐電圧 ≧34kV/mm ASTM D 2671 ≧34kV/mm
銅腐食性(158℃、168hrs) 腐食無し ASTM D 2671 合格
※上記の値や項目は、予告なく変更になる場合があります。






 PTFE (高収縮/4倍) 260℃高耐熱PTFE製熱収縮チューブ
 PTFE製の収縮チューブで耐薬品性、耐摩耗性、耐熱性に優れます。
収縮率/ 4:1  623
特徴
・収縮率が4倍タイプの高収縮率のPTFE熱収縮チューブです。
・ほとんどの溶剤、酸、アルカリに耐性があります。
・絶縁性能・耐紫外線性・耐摩耗性に優れております。
製品仕様
・使用温度範囲:-65〜260℃
・完全収縮温度:350℃以上


・乳白色(自然色)


 ●寸法表
型式 収縮前内径
(mm)
収縮後内径
(mm)
収縮後肉厚
(mm)
定尺
(m)※1
PTFE(4X)-20 2.0 0.5 0.20 200
PTFE(4X)-25 2.5 0.6 0.20 200
PTFE(4X)-35 3.5 0.8 0.25 100
PTFE(4X)-45 4.5 1.1 0.25 100
PTFE(4X)-60 6.0 1.5 0.25 1.22
PTFE(4X)-80 8.0 2.2 0.25 1.22
PTFE(4X)-95 9.5 2.4 0.25 1.22
※1 200m、100m品は定尺内に1か所以上の繋ぎ目、切れ目がある場合があります。予めご了承下さい。

PTFE 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
引張強度 ≧17.3MPa ASTM D 2671 ≧22MPa
破断伸び ≧200% ASTM D 2671 ≧300%
熱衝撃(400℃、4hrs) 亀裂無し ASTM D 2671 合格
低温曲げ(-65℃、4hrs) 亀裂無し ASTM D 2671 合格
難燃性 VW-1 UL224 合格
体積抵抗率 ≧1015Ω・cm ASTM D 2671 ≧1015Ω・cm
耐電圧 ≧34kV/mm ASTM D 2671 ≧34kV/mm
銅腐食性(158℃、168hrs) 腐食無し ASTM D 2671 合格
※上記の値や項目は、予告なく変更になる場合があります。
