KFW/D （チューブ接続・EW向け）
 7

特長

KFWバルクヘッドフィッティングは特別に編成されたポリアミド6で作られています。
製品は自己消化性があり、ハロゲンフリー、燐光物質フリー、カドミウムフリーとなっております。

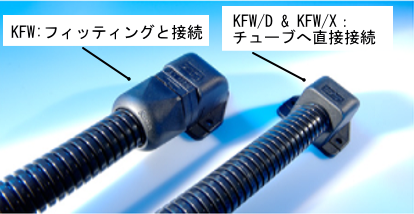

KFW/DとKFW/Xバルクヘッドフィッティングを使用することで、標準的な波形のケーブル保護コンジットEWと
高波形タイプのEWXを直接取付ることが可能です。
KFWバルクヘッドフィッティングの特長には以下の物があります。

・製品は2つに分けられるため、非常に迅速かつ簡単にケーブルを取り付けられます。
・取り外し可能な上部により、その後のケーブル取り付けが簡単に行えます。
・ガスケット同梱
・追加のフィッティングは不要です。

仕様：EN 45545-2　3ｘHL3
仕様＆参考データ
 材質　フィッティング：加工ポリアミドPA6
　　　　成形シール：ネオプレン（CR）
 温度範囲：-40〜110℃　短時間140℃
 耐火性：UL94　V-0準拠　自己消炎性
 IP：IP54

up to D-21/M25/P21

from D-29/M32/P29
スタンダードタイプEW-ｘｘのケーブル保護コンジット向け
型式 色 適合
チューブ
サイズ		 A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 G
mm		 I
mm		 J
mm		 K
mm		 O
mm		 梱
包
単
位
KFW/D-11 83561850 Black M16/P11 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW/D-16 83561852 Black M20/P16(S) 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW/D-21 83561854 Black M25/P21(S) 69.00 65.00 44.00 41.50 51.50 30.00 42.50 15.00 6.00 6.00 10
KFW/D-29 83561856 Black M32/P29(S) 90.00 78.00 55.00 64.50 64.50 40.00 68.00 9.00 16.00 6.50 10
KFW/D-36 83561858 Black M40/P36(S) 99.00 94.00 66.00 79.50 79.50 48.50 74.50 9.50 10.00 6.50 10
KFW/D-48 83561860 Black M50/P48(S) 116.00 101.00 76.00 87.50 87.50 68.50 89.50 9.50 16.00 6.50 10
KFW/D-11 83561810 Grey M16/P11 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW/D-16 83561812 Grey M20/P16(S) 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW/D-21 83561814 Grey M25/P21(S) 69.00 65.00 44.00 41.50 51.50 30.00 42.50 15.00 6.00 6.00 10
KFW/D-29 83561816 Grey M32/P29(S) 90.00 78.00 55.00 64.50 64.50 40.00 68.00 9.00 16.00 6.50 10
KFW/D-36 83561818 Grey M40/P36(S) 99.00 94.00 66.00 79.50 79.50 48.50 74.50 9.50 10.00 6.50 10
KFW/D-48 83561820 Grey M50/P48(S) 116.00 101.00 76.00 87.50 87.50 68.50 89.50 9.50 16.00 6.50 10

KFW/X （チューブ接続/高波形EWX向け）
 7

特長

KFWバルクヘッドフィッティングは特別に編成されたポリアミド6で作られています。
製品は自己消化性があり、ハロゲンフリー、燐光物質フリー、カドミウムフリーとなっております。
KFW/Xバルクヘッドフィッティングを使用することで、高波形タイプのＥＷＸを直接取り付けることが
可能です。
KFWバルクヘッドフィッティングの特長には以下のものがあります。

・製品は2つに分けられるため、非常に迅速かつ簡単に取り付けられます。
・取り外し可能な製品上部により、その後のケーブル取り付けが簡単に行えます。
・ガスケット同梱
・追加のフィッティングは不要です。

仕様：EN 45545-2　3ｘHL3
仕様＆参考データ
 材質　フィッティング：加工ポリアミドPA6
　　　　成形シール：ネオプレン（CR）
 温度範囲：-40〜110℃　短時間140℃
 耐火性：UL94　V-0準拠　自己消炎性
 IP：IP54

up to D-21/M25/P21

from D-29/M32/P29
高波形タイプEWX-ｘｘのケーブル保護コンジット向け
型式 色 適合
チューブ
サイズ		 A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 G
mm		 I
mm		 J
mm		 K
mm		 O
mm		 梱
包
単
位
KFW/XM25/P21 83562654 Black M25/P21 69.00 65.00 44.00 41.50 51.50 30.00 42.50 15.00 6.00 6.00 10
KFW/XM32/P29 83562656 Black M32/P29 90.00 78.00 55.00 64.50 64.50 40.00 68.00 9.00 16.00 6.50 10
KFW/XM40/P36 83562658 Black M40/P36 99.00 94.00 66.00 79.50 79.50 48.50 74.50 9.50 10.00 6.50 10
KFW/XM50/P48 83562660 Black M50/P48 116.00 101.00 76.00 87.50 87.50 68.50 89.50 9.50 16.00 6.50 10
KFW/XM25/P21 83562614 Grey M25/P21 69.00 65.00 44.00 41.50 51.50 30.00 42.50 15.00 6.00 6.00 10
KFW/XM32/P29 83562616 Grey M32/P29 90.00 78.00 55.00 64.50 64.50 40.00 68.00 9.00 16.00 6.50 10
KFW/XM40/P36 83562618 Grey M40/P36 99.00 94.00 66.00 79.50 79.50 48.50 74.50 9.50 10.00 6.50 10
KFW/XM50/P48 83562620 Grey M50/P48 116.00 101.00 76.00 87.50 87.50 68.50 89.50 9.50 16.00 6.50 10

KFW （フィッティング接続/メスMネジ・メスPGネジ）
7

特長

KFWバルクヘッドフィッティングは特別に編成されたポリアミド6で作られています。
本製品は自己消化性があり、ハロゲンフリー、燐光物質フリー、カドミウムフリーとなっております。
バルクヘッドフィッティングはMネジ規格、PGネジ規格どちらも取付可能です。
フィッティングに接続して使用します。
KFWバルクヘッドフィッティングには以下のような特長ものがございます。

・製品には二つに分けられるため、非常に迅速に、かつ簡単に取付が可能です。
・取り外し可能な製品上部により、その後のケーブル取り付けが簡単に行えます。
・ガスケットの同梱

仕様：EN 45545-2　3ｘHL3
仕様＆参考データ
 材質　フィッティング：加工ポリアミド6
　　　　成形シール：ネオプレン（CR）
 温度範囲：-40〜110℃　短時間140℃
 耐火性：UL94　V-0準拠　自己消炎性
 IP：IP65

up to D-21/M25/P21

from D-29/M32/P29
Mネジ接続部
型式 色 内部
接続部		 A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 G
mm		 I
mm		 J
mm		 K
mm		 O
mm		 梱
包
単
位
KFW-M16x1.5 83562450 Black M16x1.5 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW-M20x1.5 83562452 Black M20x1.5 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW-M25x1.5 83562454 Black M25x1.5 69.00 65.00 44.00 41.50 51.50 30.00 42.50 15.00 6.00 6.00 10
KFW-M32x1.5 83562456 Black M32x1.5 90.00 78.00 55.00 64.50 64.50 40.00 68.00 9.00 16.00 6.50 10
KFW-M40x1.5 83562458 Black M40x1.5 99.00 94.00 66.00 79.50 79.50 48.50 74.50 9.50 10.00 6.50 10
KFW-M50x1.5 83562460 Black M50x1.5 116.00 101.00 76.00 87.50 87.50 68.50 89.50 9.50 16.00 6.50 10
KFW-M16x1.5 83562410 Grey M16x1.5 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW-M20x1.5 83562412 Grey M20x1.5 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW-M25x1.5 83562414 Grey M25x1.5 69.00 65.00 44.00 41.50 51.50 30.00 42.50 15.00 6.00 6.00 10
KFW-M32x1.5 83562416 Grey M32x1.5 90.00 78.00 55.00 64.50 64.50 40.00 68.00 9.00 16.00 6.50 10
KFW-M40x1.5 83562418 Grey M40x1.5 99.00 94.00 66.00 79.50 79.50 48.50 74.50 9.50 10.00 6.50 10
KFW-M50x1.5 83562420 Grey M50x1.5 116.00 101.00 76.00 87.50 87.50 68.50 89.50 9.50 16.00 6.50 10


PG接続部
型式 色 内部
接続部		 A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 G
mm		 I
mm		 J
mm		 K
mm		 O
mm		 梱
包
単
位
KFW-11 83561650 Black Pg11 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW-16 83561652 Black Pg16 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW-21 83561654 Black Pg21 69.00 65.00 44.00 41.50 51.50 30.00 42.50 15.00 6.00 6.00 10
KFW-29 83561656 Black Pg29 90.00 78.00 55.00 64.50 64.50 40.00 68.00 9.00 16.00 6.50 10
KFW-36 83561658 Black Pg36 99.00 94.00 66.00 79.50 79.50 48.50 74.50 9.50 10.00 6.50 10
KFW-48 83561660 Black Pg48 116.00 101.00 76.00 87.50 87.50 68.50 89.50 9.50 16.00 6.50 10
KFW-11 83561610 Grey Pg11 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW-16 83561612 Grey Pg16 49.00 47.00 35.00 29.00 37.00 22.50 27.00 11.00 4.50 4.30 10
KFW-21 83561614 Grey Pg21 69.00 65.00 44.00 41.50 51.50 30.00 42.50 15.00 6.00 6.00 10
KFW-29 83561616 Grey Pg29 90.00 78.00 55.00 64.50 64.50 40.00 68.00 9.00 16.00 6.50 10
KFW-36 83561618 Grey Pg36 99.00 94.00 66.00 79.50 79.50 48.50 74.50 9.50 10.00 6.50 10
KFW-48 83561620 Grey Pg48 116.00 101.00 76.00 87.50 87.50 68.50 89.50 9.50 16.00 6.50 10

KEワイヤー挿入ツール
7
特長

KEワイヤー挿入ツールは特別に編成されたポリアミドで作られております。
本製品を使用することで分離式のケーブル保護コンジットにケーブルを後から挿入することが可能です。

・取り扱いが簡単です。
・素早くケーブルを挿入することができます。
・不要なコンジットの変形がありません。
仕様
 材質：　加工ポリアミド6
型式 色 最大ケーブル外径
mm		 最大コンジットサイズ 梱包単位
KE 83729010 Red 22 M50/P48 1
