平型線用ケーブルグランド
654

■ 特長

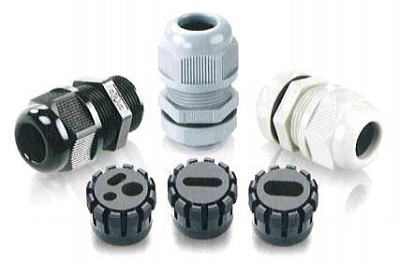

平型線用の専用ゴムシールで、完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を
保護します。軽量であり、なおかつ耐薬品・耐熱・電気絶縁性に優れています。

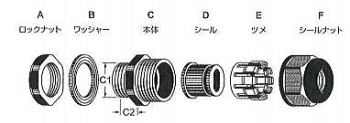

Ｍネジ短足型（ＳＴ）は取付ネジ部（Ｃ２）が短く、薄板用又はロックナットを使わず筐体のネジ穴への
固定式として設計されています。長足型は取付ネジ部（C2）が長く、厚板用として設計されています。
オプションにて耐油ゴムシール（NBR）品、シルバーグレー色（SG）品、NPTネジ品もお求め頂けます。
お問い合わせ下さい。
・ 取   付   部 ： G（PG）ネジ、メートルネジ、PGネジ
・ 材         質 ： ロックナット・本体・シールナット・ツメ/66ナイロン（UL94V-2）
ワッシャー・シール/EPDM（UL94HB相当）
・       色 ： 黒（RAL9005）・グレー（RAL7035）
・ I  P  等  級 ： IP68/5気圧
・ 使用温度範囲 ： -40℃〜105℃（瞬時/1分：160℃）
■お問合せ方法
　正式品番：　色表記（-B、-G、-SG）は電線サイズ数字の直後に付記してください。
　＜例： MG20A-0714B-ST＞
単位：mm
シール形状 ねじの呼び 品番 適応電線
サイズ
（mm）		 取り付け
穴径
（C1φmm）		 ネジ長
（C2mm）
（ST品）		 スパナ
サイズ
A部/F部		 グランド
本体
最小内径		 包装
単位
（個）
サイズ 黒色 グレー 短足型
平型 G
(PF)
ネジ		 1/4 FGA13-0207 B G 2x7 13.5〜13.9 9 19/19 8 50
3/8 FGA17-0610 B G 6x10 17.0〜17.4 10 22/22 10.5 50
1/2 FGA21M-0511 B G 5x11.5 21.4〜21.9 10 27/24 12.5 50
FGA21S-0610 B G 6x10 21.4〜21.9 10 27/22 10.5 50
FGA21L-0612 B G 6.5x12 21.4〜21.9 10 27/27 14 50
FGA21L-0614 B G 6x14 21.4〜21.9 10 27/27 14 50
FGA21L-0712 B G 7x12 21.4〜21.9 10 27/27 14 50
FGA21L-0714 B G 7x14 21.4〜21.9 10 27/27 14 50
3/4 FGA26-0614 B G 6x14 26.9〜27.4 12.5 33/33 19 50
FGA26-0714 B G 7x14 26.9〜27.4 12.5 33/33 19 50
1 FGA33-0822 B G 8x22 33.8〜34.4 15 42/42 25 10
1-1/4 FGA42-1028 B G 10x28.5 42.5〜43.1 15 53/52 32 10
FGA42-0529 B G 5.5x29 42.5〜43.1 15 53/52 32 10
平型 M
ネ
ジ		 M12X1.5 MG12A-0207 B G - 2x7 12.4〜12.8 9 18/19 7.8 50
M16X1.5 MG16A-0610 B G ST 6x10 16.4〜16.8 15(10) 22/22 10.5 50
M20X1.5 MG20A-0612 B G ST 6.5x12 20.5〜21.0 15(10) 27/27 14 50
MG20A-0614 B G ST 6x14 20.5〜21.0 15(10) 27/27 14 50
MG20A-0712 B G ST 7x12 20.5〜21.0 15(10) 27/27 14 50
MG20A-0714 B G ST 7x14 20.5〜21.0 15(10) 27/27 14 50
M25X1.5 MG25A-0614 B G ST 6x14 25.5〜26.0 15(10) 33/33 19 50
MG25A-0714 B G ST 7x14 25.5〜26.0 15(10) 33/33 19 50
M32X1.5 MG32A-0822 B G ST 8x22 32.6〜33.2 15(11) 41/42 25 10
M40X1.5 MG40A-1028 B G ST 10x28.5 40.6〜41.2 20(12) 50/52 32 10
MG40A-0529 B G ST 5.5x29 40.6〜41.2 20(12) 50/52 32 10
※短足型は品番末尾に「-ST」が付記しますが、長足型は付記しません。
平型 P
G
ネ
ジ		 PG7 PGA7-0207 B G 2x7 12.9〜13.3 8.5 17/19 8 50
PG9 PGA9-0207 B G 2x7 15.6〜16.0 9 22/19 8 50
PG11 PGA11-0610 B G 6x10 19.0〜19.4 10 24/22 10.5 50
PG13.5 PGA13.5-0511 B G 5x11.5 20.9〜21.4 10 27/24 12.5 50
PG16 PGA16-0612 B G 6.5x12 23.0〜23.5 11 30/27 14 50
PGA16-0614 B G 6x14 23.0〜23.5 11 30/27 14 50
PGA16-0712 B G 7x12 23.0〜23.5 11 30/27 14 50
PGA16-0714 B G 7x14 23.0〜23.5 11 30/27 14 50
PG21 PGA21-0614 B G 6x14 28.8〜29.3 12.5 36/33 18.5 50
PGA21-0714 B G 7x14 28.8〜29.3 12.5 33/33 18.5 50
PG29 PGA29-0822 B G 8x22 37.6〜38.2 12 46/42 25 10
PG36 PGA36-1028 B G 10x28.5 47.6〜48.2 15 57/52 30.5 10
PGA36-0529 B G 5.5x29 47.6〜48.2 15 57/52 30.5 10
