30シリーズフッ素樹脂極細継手
612
■φ2、φ1/16"サイズを新たにラインアップ
   耐薬品性が優れている：ボディ、ナット共フッ素樹脂
   適用チューブ：PFA、シリコーン、PEEK
   最高使用温度：常温
   最高使用圧力：PFA、PEEK＝0.9MPa／Slicon＝0.1PMa
   ※チューブサイズごとに使用条件をご確認ください。
極細メイルコネクタ
サイズ表

コード MC：メイル
コネクタ型式		 適用チューブ外径 R A B C D E F W
mm inch   mm
612-2410-101 30-1.6MC2-C − 1/16 1/8 25 9 10 6 1.3 8 10
612-2410-102 30-1.6MC4-C − 1/16 1/4 28.5 12.5 10 6 1.3 8 14
612-2410-103 30-2MC2-C ２ − 1/8 25 9 10 6 1.5 8 10
612-2410-104 30-2MC4-C ２ − 1/4 28.5 12.5 10 6 1.5 8 14

極細ボアスルーコネクタ
サイズ表

コード MCT：ボアスルー
コネクタ型式		 適用チューブ外径 R A B C D E F W
mm inch   mm
612-2411-101 30-1.6MCT2-C − 1/16 1/8 25 9 10 6 1.6 8 10
612-2411-102 30-1.6MCT4-C − 1/16 1/4 28.5 12.5 10 6 1.6 8 14
612-2411-103 30-2MCT2-C ２ − 1/8 25 9 10 6 2 8 10
612-2411-104 30-2MCT4-C ２ − 1/4 28.5 12.5 10 6 2 8 14

極細メイルエルボ
サイズ表

コード ME：メイルエルボ
型式		 適用チューブ外径 R B C D E F G W
mm inch   mm
612-2412-101 30-1.6ME2-C − 1/16 1/8 20 10 6 1.3 ８ 15 11
612-2412-102 30-2ME2-C ２ − 1/8 20 10 6 1.5 ８ 15 11

極細ユニオン
サイズ表

コード Ｕ：ユニオン
型式		 適用チューブ外径 A C D E F W
mm inch   mm
612-2413-101 30-1.6U-C − 1/16 25 10 6 1.3 ８ 7
612-2413-102 30-2U-C ２ − 25 10 6 1.5 ８ 7

極細ユニオンエルボ
サイズ表

コード ＵE：ユニオンエルボ
型式		 適用チューブ外径 A B C D E F W
mm inch   mm
612-2414-101 30-1.6UE-C − 1/16 − 13 10 6 1.3 8 6
612-2414-102 30-2UE-C ２ − − 14 10 6 1.5 8 8

極細ユニオンテイ
サイズ表

コード ＵT：ユニオンティ
型式		 適用チューブ外径 A B C D E F W
mm inch   mm
612-2415-101 30-1.6UT-C − 1/16 26 13 10 6 1.3 8 6
612-2415-102 30-2UT-C ２ − 26 13 10 6 1.0 8 6

極細バルクヘッドユニオン
サイズ表

コード BU：バルクヘッド
ユニオン
型式		 適用チューブ
外径		 A B C D E F W Wx G PANEL
MAX.
THICKNESS
mm inch   mm PANEL
HOLE
612-2418-101 30-1.6UT-C − 1/16 34 19 10 6 1.3 8 8 10 6.2 6
612-2418-102 30-2UT-C ２ − 34 19 10 6 1.0 8 8 10 6.2 6

極細異径ユニオン
サイズ表

コード RU：異径
ユニオン
型式		 Tチューブ
外径		 Txチューブ
外径		 A C Cx D Dx E F Fx W
mm inch mm inch mm
612-2419-101 30-3RU1.6-C ３ 1/8 − 1/16 24 9 10 5 6 1.3 8 7 7
612-2419-102 30-4RU1.6-C ４ − − 1/16 26 11 10 7 6 1.3 10 8 8
612-2419-103 30-6RU1.6-C ６ 1/4 − 1/16 30 14 10 10 6 1.3 12 8 10
612-2419-104 30-3RU2-C ３ 1/8 2 − 24 9 10 5 6 1.3 8 8 7
612-2419-105 30-4RU2-C ４ − 2 − 26 11 10 7 6 1.3 10 8 8
612-2419-106 30-6RU2-C ６ 1/4 2 − 30 14 10 10 6 1.3 12 8 10

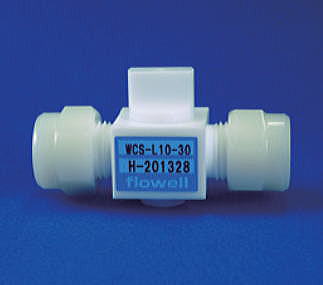

30シリーズプラグバルブ
612
接続端がフロウエル30シリーズの2方バルブです。

■適用チューブ：PFA・PTFEチューブ
   最高使用温度：常温
   最高使用圧力：0.2MPa
   オリフィス：φ4
サイズ表

コード 型式 チューブ外径
φT		 A C D F（HEX）
mm inch mm
612-2440-01 WCS-L1.6-30 − 1/16 45 10 6 8
612-2440-02 WCS-L2-30 2 ー 45 10 6 8
612-2440-03 WCS-L3-30 3 1/8 43 9 5 8
612-2440-04 WCS-L4-30 4 ー 47 11 7 10
612-2440-05 WCS-L6-30 6 1/4 53 14 10 12
612-2440-06 WCS-L8-30 8 5/16 61 18 12 17
612-2440-07 WCS-L10-30 10 3/8 67 21 16 22
