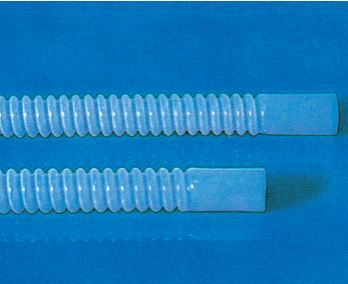

PTFE・PFA波形フレキホース
612
■ 波形ホースは、フッ素樹脂チューブにコルゲート加工を施し、スパイラル状に成型した製品で曲げても折れたり、潰れたりせず、曲げ半径は内径の2〜3倍程度まで曲げても異常がないため連結用配管に使用できます。

● 用途は、移動の多い所の配管用で研究所、実験装置、ガラス管、タンクぐち等の配管にも適しております。


サイズ表

■ PTFE波形ホース

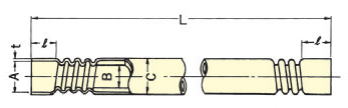

型式 製品番号 製作対応長さ t
612-8019-01 TFE-22型 6mまで 22 15 25 1.5 50
612-8019-02 TFE-28型 6mまで 28 20 31 1.5 50
612-8019-03 TFE-33型 6mまで 33 24 36 1.5 50
612-8019-04 TFE-50型 5.5mまで 50 37 53.5 1.75 50
612-8019-05 TFE-65型 5.5mまで 65 51 68.5 1.75 50
612-8019-06 TFE-90型 4mまで 89.5 74 93.5 2.0 50
612-8019-07 TFE-112型 3mまで 112 98 116 2.0 50
■ PFA波形ホース
型式 製品番号 製作対応長さ t
612-8019-08 PFA-25型 スタンダードは1Mで3Mまで出来ます 25 18 27 1.3 50
612-8019-09 PFA-30型 スタンダードは1Mで3Mまで出来ます 30 26 35 1.3 50
612-8019-10 PFA-39型 スタンダードは1Mで3Mまで出来ます 39 31 43 1.5 50
612-8019-11 PFA-46型 スタンダードは1Mで3Mまで出来ます 46 37 49 1.5 50
612-8019-12 PFA-58型 スタンダードは1Mで3Mまで出来ます 58 48 62 1.5 50

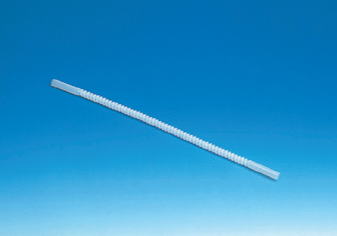

PTFE極細波形フレキホース
612
型式 内径 φ
(m/m)
外径 φ
(m/m)
612-8020-01 6 7
612-8020-02 6.4 7.4
612-8020-03 8 9
612-8020-04 9.5 10.5
612-8020-05 10 11
612-8020-06 12 13
612-8020-07 12.7 13.7
※内・外径は両端ストレート部、内・外径
※両端ストレート部長さ:40mm/全サイズ
