ステンレス製ニップル（SUS316）
431

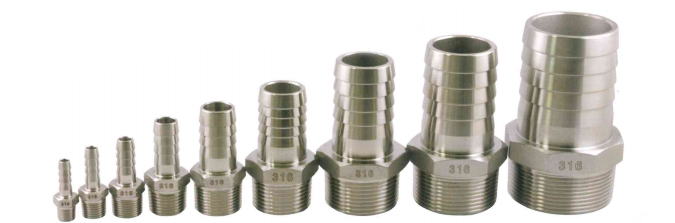

エースニップル・メガニップル
SUS316/SCS14A
エースニップル・メガニップル
●使用条件
使用圧力： 3.45MPa以下
使用温度： -50℃〜+150℃

材質： SUS316/SCS14A		 ※SUS304製はこちら ↓↓
ステンレス製ニップル（SUS304）

材質：SUS316

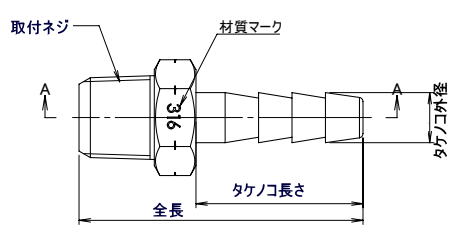

型式 取付ネジ
（外）		 タケノコ外径
(mm)		 タケノコ内径
(mm)		 六角対辺
(mm)		 タケノコ長さ
(mm)		 全長
(mm)
HN-8106 PT1/8 6 3 12 20 34
HN-8107 PT1/8 7 4 12 20 34
HN-8108 PT1/8 8 5 12 20 34
HN-8109 PT1/8 9 5.5 12 23 37
HN-8206 PT1/4 6 3 14 20 37
HN-8207 PT1/4 7 4 14 20 37
HN-8208 PT1/4 8 5 14 23 40
HN-8209 PT1/4 9 5.5 14 23 40
HN-8210 PT1/4 10.5 6 14 23 40
HN-8212 PT1/4 12 7 14 23 40
HN-8213 PT1/4 13 8 14 25 42
HN-8214 PT1/4 14 8 17 25 43
HN-8308 PT3/8 8 5 17 23 42
HN-8309 PT3/8 9 5.5 17 23 42
HN-8310 PT3/8 10.5 6.5 17 25 44
HN-8312 PT3/8 12 8 17 25 44
HN-8314 PT3/8 14 10 17 27 46
HN-8316 PT3/8 16 10 17 27 46
HN-8408 PT1/2 8 5 22 23 46
HN-8409 PT1/2 9 5.5 22 26 49
HN-8410 PT1/2 10.5 6.5 22 26 49
HN-8412 PT1/2 12 8 22 30 53
HN-8440 PT1/2 12.7 8.7 22 30 53
HN-8413 PT1/2 13 9 22 30 53
HN-8414 PT1/2 14 10 22 30 53
HN-8416 PT1/2 16 11 22 30 53
HN-8419 PT1/2 19 14 22 33 56
HN-8420 PT1/2 20.5 14.5 22 33 56
HN-8421 PT1/2 21 14.5 22 33 56
HN-8616 PT3/4 16 11 27 35 60
HN-8619 PT3/4 19 14 27 35 60
HN-8620 PT3/4 20.5 15 27 35 60
HN-8621 PT3/4 21 15.5 27 35 60
HN-8626 PT3/4 26 18 27 38 64
HN-8627 PT3/4 27 18 29 40 66
単位：mm

材質：SCS14A
型式 取付ネジ
（外）		 タケノコ外径
(mm)		 タケノコ内径
(mm)		 六角対辺
(mm)		 タケノコ長さ
(mm)		 全長
(mm)
HN-8827 PT1 27 19.5 36 40 70
HN-8034 PT1-1/4 34 25 46 52 85
HN-8040 PT1-1/2 40.5 31 50 57 92
HN-8052 PT2 52.5 42.5 63(8) 63 102
HN-8064 PT2-1/2 64 53 80(8) 74 120
HN-8078 PT3 78 67 92(8) 80 130
HN-8100 PT4 101 90 120(8) 97 150
単位：mm
