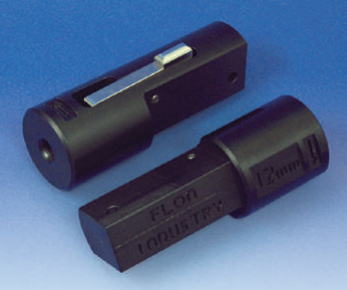

新グルービングカッター
612

●チューブの外径にぐるっと一周Vミゾを切るカッターです。
●ボディ寸法変更により、より扱い易くなりました。
●刃の材質変更により切れ味が向上しました。


適用継手はこちら

型式 適用チューブ外径（mm）
612-2624-01 6φ
612-2624-02 8φ
612-2624-03 10φ
612-2624-04 12φ
612-2624-05 1/4"φ
612-2624-06 3/8"φ
612-2624-07 1/2"φ
612-2624-08 19φ、3/4"φ

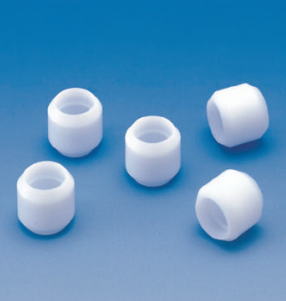

PTFEミゾ付フェルール
612

■従来のソロバン玉とサイズは全く同じです。

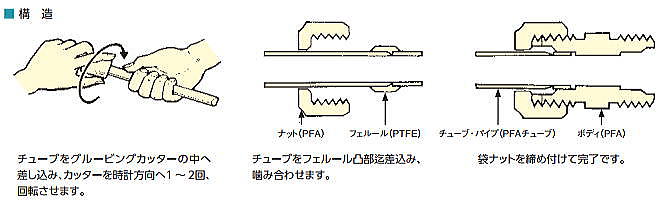

   ミゾ付フェルールを使用の場合は、グルービングカッターで
   PFAチューブ外径にＶ溝を入れて使用します。
   耐圧使用の場合にはソロバン型シール（612-2090-01〜）と
   入れ替えてご使用ください。

適用継手はこちら

●すぐれたシール性：チューブ外側のＶ溝とフェルール内側のＶ山が
   かみ合い、チューブを確実に固定できるため、製品のしみ出し、
   漏れを防ぎます。
●耐圧試験：水による加圧で４Mpa以上保持できます。/参考値です。
   （PFA12.7mmｘ9.53mmチューブ）
●ヒートサークル試験：硫酸120℃・0.2Mpa、20回のヒートサイクルでも
   液漏れはありません。/参考値です。

型式 適用チューブ外径（mm）
612-2206-01 6φ
612-2206-02 8φ
612-2206-03 10φ
612-2206-04 12φ
612-2206-05 1/4"φ（6.35）
612-2206-06 3/8"φ（9.53）
612-2206-07 1/2"φ（12.7）
612-2206-08 3/4”φ（19.05）
