フレックスシャフト　チューブ付　DSタイプ

161

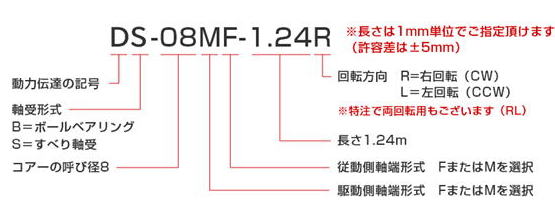

【型式表記例】


			（オス軸の場合はM、メス穴の場合はFとなります。）

■製品と伝導能力

型式	コアーの呼び径ｄ	最高回転数 r.p.m		最小曲げ半径Ｒ（mm）	許容伝達トルク N・cm （KGF・cm）		重量 N/m （Kg/m）		チューブ形式外径 × 被覆材質
型式	コアーの呼び径ｄ	R≧50ｄ	R≧25ｄ	最小曲げ半径Ｒ（mm）	R≧50ｄ	R≧25ｄ	コアー	チューブ	チューブ形式外径 × 被覆材質
DS-04	4	8000	6000	100	39 （4）	20 （2）	0.68 （0.07）	1.96 （0.2）	9.5×PVC
DS-06	6.3	6000	5000	150	147 （15）	88 （9）	1.57 （0.16）	3.92 （0.4）	15×PVC
DS-08	8	5000	4000	200	245 （25）	147 （15）	2.94 （0.3）	3.92 （0.4）	16×PVC
DS-10	10	4500	3500	250	490 （50）	294 （30）	4.41 （0.45）	9.8 （1.0）	23×PVC
DS-13	13	3500	3000	325	690 （70）	412 （42）	7.84 （0.8）	14.7 （1.5）	32×ゴム
DS-15	15	3000	2500	375	1080 （110）	590 （60）	9.31 （0.95）	10.8 （1.1）	オーダー時指定
DS-18	18	2500	2000	450	1760 （180）	1080 （110）	15.7 （1.6）	17.6 （1.8）	オーダー時指定
DS-20	20	2000	1500	500	2160 （220）	1270 （130）	16.7 （1.7）	17.6 （1.8）	オーダー時指定
DS-25	25	1500	1000	625	3530 （360）	2060 （210）	29.4 （3.0）	18.6 （1.9）	オーダー時指定
DS-32	32	1000	700	750	14700 （1500）	9800 （1000）	45.1 （4.6）		オーダー時指定

端末寸法表

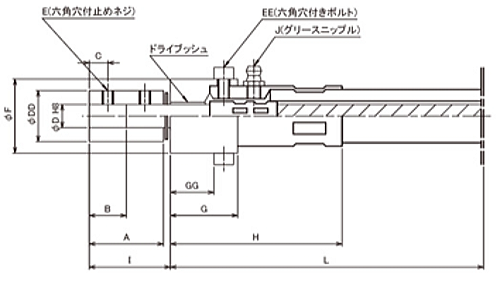

■DSタイプ寸法表（すべり軸受式）

型式	寸法（mm）
型式	D	A	B	C	DD	E	EE	F	G	GG	H	I	J	キー溝
DS-04F	4	16	8	4	12	M3	M3	16	17	10	38	18	-	-
DS-06F	6	20	10	5	15	M4	M4	22	21	12	51	22	-	-
DS-08F	8	28	14	7	20	M5	M5	28	26	15	62	31	-	-
DS-10F	10	32	16	8	22	M5	M5	32	29	18	74	35	M6	-
DS-13F	12	40	20	10	25	M6	M5	35	36	24	94	43	M6	-

※サイズ～32位迄製作可能です。お問い合わせください。

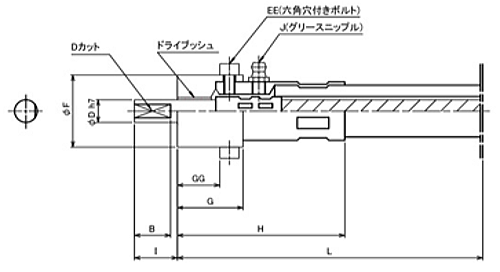

型式	寸法（mm）
型式	D	A	B	C	DD	E	EE	F	G	GG	H	I	J	キー溝
DS-04M	4	-	8	-	-	-	M3	16	17	10	38	10	-	-
DS-06M	6	-	10	-	-	-	M4	22	21	12	51	12	-	-
DS-08M	8	-	14	-	-	-	M5	28	26	15	62	17	-	-
DS-10M	10	-	16	-	-	-	M5	32	29	18	75	19	M6	-
DS-13M	12	-	20	-	-	-	M5	35	36	24	94	23	M6	-

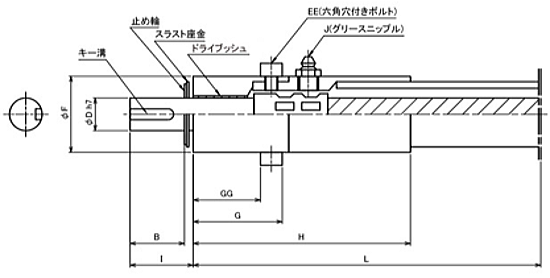

型式	寸法（mm）
型式	D	A	B	C	DD	E	EE	F	G	GG	H	I	J	キー溝
※DS-15M	15	-	25	-	-	-	M6	35	44	31	100	29	PT1/8	巾5×深3
※DS-18M	18	-	30	-	-	-	M6	42	46	32	103	34	PT1/8	巾6×深3.5
※DS-20M	18	-	30	-	-	-	M6	42	46	32	103	34	PT1/8	巾6×深3.5
※DS-25M	22	-	35	-	-	-	M6	48	48	33	110	39	PT1/8	巾6×深3.5
※DS-32M	28	-	40	-	-	-	M8	65	60	41	155	45	PT1/8	巾8×深4

※印は受注生産品です。
