フレックスシャフト チューブ付 DBタイプ(ボールベアリング)  161

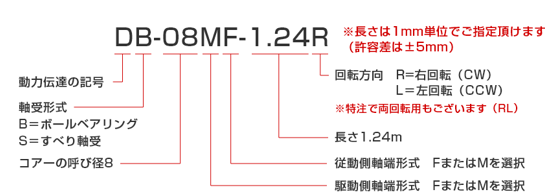

【型式表記例】
(オス軸の場合はM、
メス穴の場合はFとなります。)

■製品と伝導能力

型式 コアーの
呼び径
最高回転数
r.p.m
最小
曲げ
半径

(mm)
許容
伝達トルク
N・cm
(kgf・cm)
重量
N/m
(kg/m)
チューブ形式
外径
×
被覆材質
R≧50d R≧25d R≧50d R≧25d コアー チューブ
DB-04 4 8000 6000 100 39
(4)
20
(2)
0.68
(0.07)
1.96
(0.2)
9.5×PVC
DB-06 6.3 6000 5000 150 147
(15)
88
(9)
1.57
(0.16)
3.92
(0.4)
15×PVC
DB-08 8 5000 4000 200 245
(25)
147
(15)
2.94
(0.3)
3.92
(0.4)
16×PVC
DB-10 10 4500 3500 250 490
(50)
294
(30)
4.41
(0.45)
9.8
(1.0)
23×PVC
DB-13 13 3500 3000 325 690
(70)
412
(42)
7.84
(0.8)
14.7
(1.5)
32×ゴム
DB-15 15 3000 2500 375 1080
(110)
590
(60)
9.31
(0.95)
10.8
(1.1)
オーダー
時指定
DB-18 18 2500 2000 450 1760
(180)
1080
(110)
15.7
(1.6)
17.6
(1.8)
オーダー
時指定
DB-20 20 2000 1500 500 2160
(220)
1270
(130)
16.7
(1.7)
17.6
(1.8)
オーダー
時指定
DB-25 25 1500 1000 625 3530
(360)
2060
(210)
29.4
(3.0)
18.6
(1.9)
オーダー
時指定
DB-32 32 1000 700 750 14700
(1500)
9800
(1000)
45.1
(4.6)
オーダー
時指定

端末寸法表

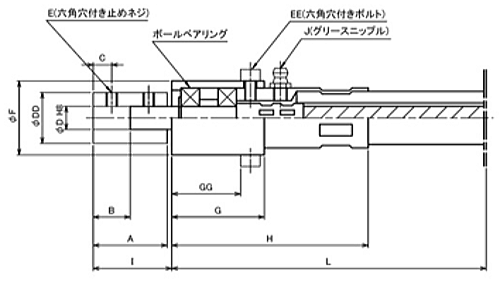

■DBタイプ寸法表(ボールベアリング式)

型式 寸法(mm)
D A B C DD E EE F G GG H I J キー溝
DB-04F 4 16 8 4 12 M3 M3 16 22 15  43 18  - -
DB-06F 6 20 10 5 15 M4 M4 22 30 21 60 22 - -
DB-08F 8 28 14 7 20 M5 M5 28 36 25 72 30 - -
DB-10F 10 32 16 8 22 M5 M5 32 40 29 85 34 M6 -
DB-13F 12 40 20 10 25 M6 M5 35 42 30 100 42 M6 -


※サイズ〜32位迄製作可能です。お問い合わせください。

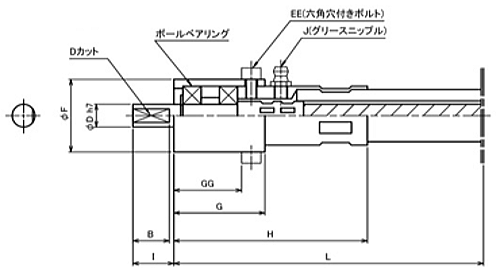

型式 寸法(mm)
D A B C DD E EE F G GG H I J キー溝
DB-04M 4 - 8 - - - M3 16 22 15 43 10 - -
DB-06M 6 - 10 - - - M4 22 30 21 60 12 - -
DB-08M 8 - 14 - - - M5 28 36 25 72 16 - -
DB-10M 10 - 16 - - - M5 32 40 29 85 18 M6 -
DB-13M 13 - 20 - - - M5 35 42 30 100 22 M6 -

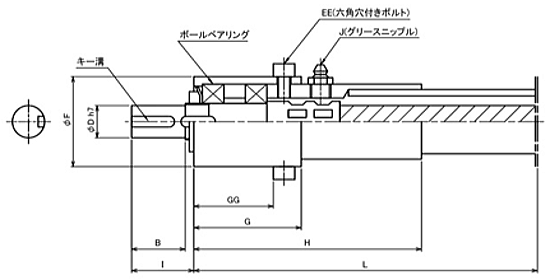

型式 寸法(mm)
D A B C DD E EE F G GG H I J キー溝
※DB-15M 15 - 25 - - - M6 42 50 37 106 29 PT1/8 巾5×深3
※DB-18M 18 - 30 - - - M6 50 58 44 115 34 PT1/8 巾6×深3.5
※DB-20M 18 - 30 - - - M6 50 58 44 115 34 PT1/8 巾6×深3.5
※DB-25M 22 - 35 - - - M6 54 61 46 123 39 PT1/8 巾6×深3.5
※DB-32M 28 - 40 - - - M8 70 78 59 173 45 PT1/8 巾8×深4


※印は受注生産品です。
