OA-QWH中継コネクター用セパレートタイプ|株式会社ハギテック

■適合リンクコネクタ

メーカー	ワイヤーマウントコネクタ製品番号	電線種類
スリーエムジャパン様	38A04-□0□□-□00FL	2.54mmピッチフラットケーブル

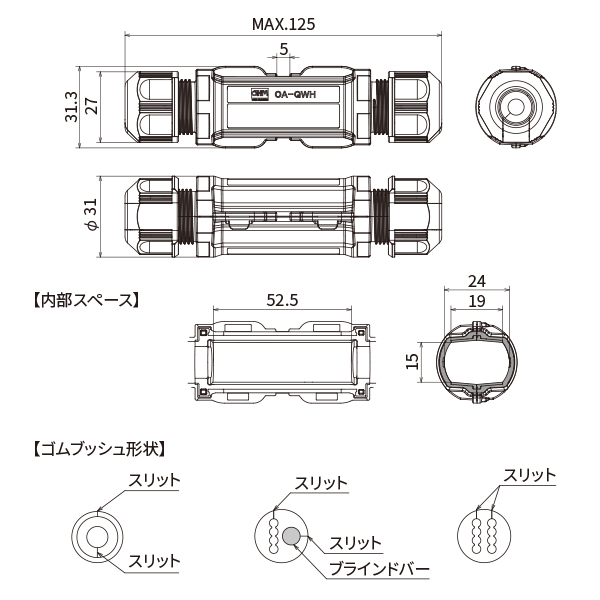

■外形寸法図

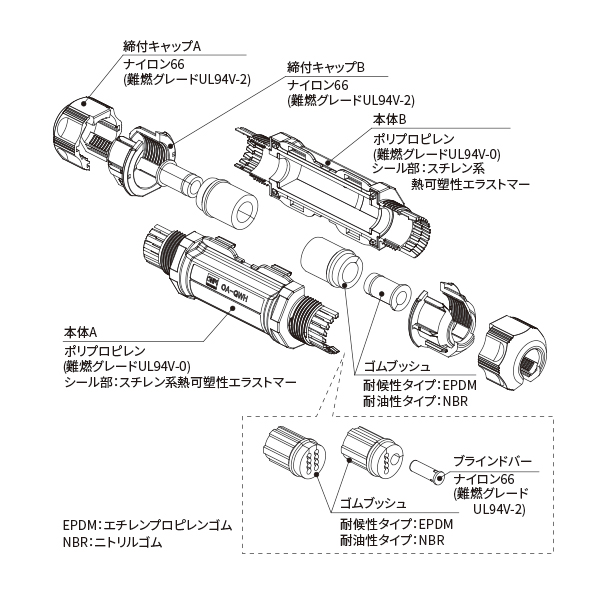

■材質

作業上の注意
・各部品を落下させないでください。部品破損の原因となります。
・電線の組込前に締付キャップを締付けないでください。クランプ部破損の原因となります。
・0℃以下での施工はしないでください。各部破損の原因となります。

■作業手順

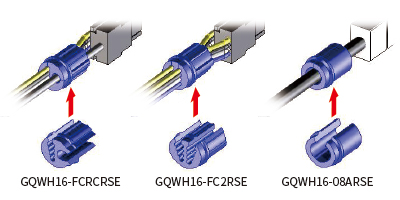

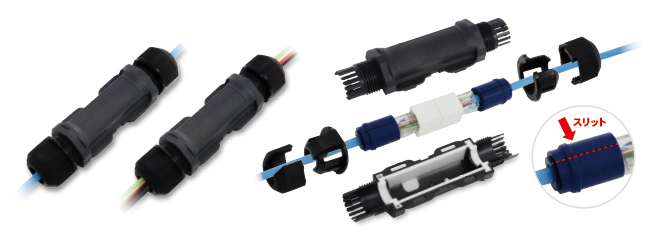

① ゴムブッシュのスリット部を広げ、電線に通す。

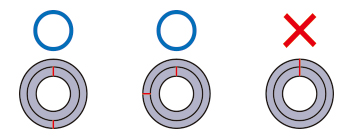

《注意》仕上り外径φ5.5以下の電線の場合、ゴムブッシュAにゴムブッシュBを差し込んで使用する。その際、各スリット部を重ねないようにすること。（※スリット部が重なると、防水性に影響が出る可能性があります）

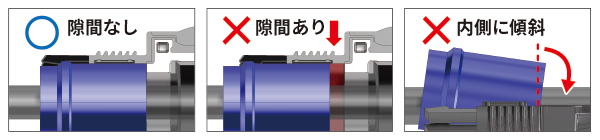

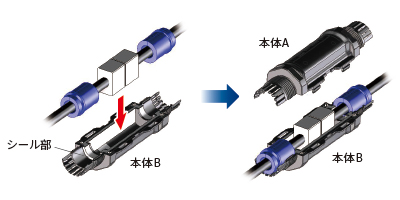

② 中継部とゴムブッシュを本体Bに組み込む。この時、ゴムブッシュの端面が本体Bのシール部（白色）と隙間がないように接し、内側に傾斜しないようにする。

《注意》ゴムブッシュが内側に傾斜していると、本体Aのシール部と干渉しロックが掛かりにくくなり、防水性に影響が出る可能性があります。

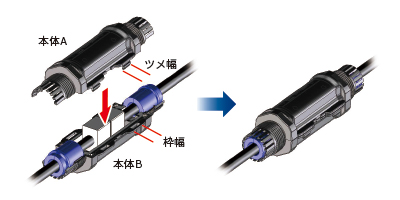

③ 本体Aロック部ツメ幅と本体Bロック部枠幅で向きを確認し、本体Aを組み付ける。

《注意》ゴムブッシュの端面が本体Aのシール部（白色）に引っ掛からないように組み付けること。ロック部ツメが枠に掛かっていることを確認すること。

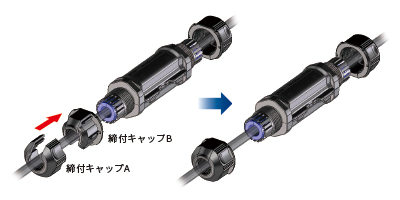

④ 締付キャップA･Bを電線に沿って組み合わせる。

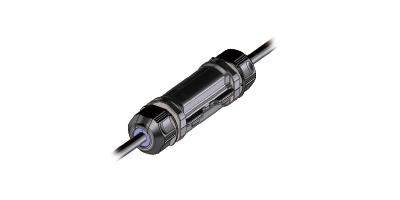

⑤ 締付キャップを締めて電線を固定する。

注意
※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
1.使用周囲温度範囲外
2.水蒸気、高温・高湿の雰囲気
3.酸、アルカリ、有機溶剤の雰囲気（技術資料　耐薬品性　参照）

その他、特殊環境でのご使用については弊社までお問い合わせください。

●耐油性タイプ（ゴム色：黒）の場合
日光の当たる場所では使用しないでください。
油気の雰囲気でご使用ください。
※油気のない環境での使用は耐候性タイプをご使用ください。

●耐候性タイプ（ゴム色：青）の場合
油気の雰囲気では使用しないでください。
屋内でも油のかからない場所には耐候性タイプをお薦めします。
