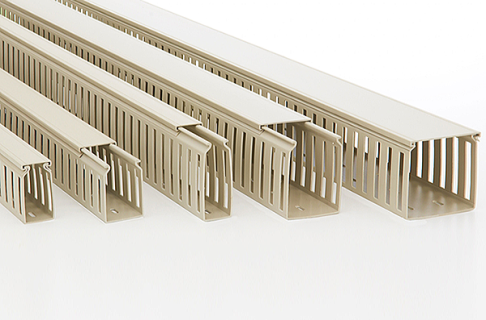

エコダクト（EDシリーズ）
  775
エコダクト（EDシリーズ）について

環境に優しいECOダクト。ノンハロゲン樹脂を使用しています。
焼却時に有害ガスが発生しません。
難燃性は、UL94V-O認定の自己消火性です。
比重はPVCと比べ約20％軽量になりました。
従来のPVCと比べ耐熱性に優れています。

【ご使用向け先】
地下鉄・病院・官公庁関連他（学校） など

■標準仕様 定尺（共通）：2,000m/m

ED-34 ED-44 ED-36 ED-46

ED-66 ED-38 ED-48 ED-68

ED-88 ED-610 ED-100




■取付孔寸法図

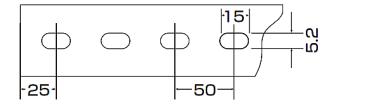

 ED-34〜610　共通

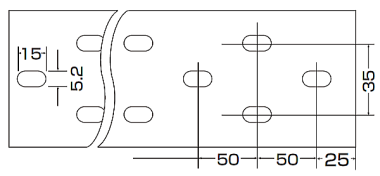

 ED-88

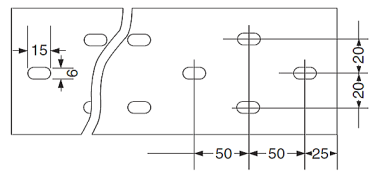

 ED-100



■ダクトカバー

型式 梱包/本 適合ダクト
ED-30 10 ED-34.36.38
ED-40 10 ED-44.46.48
ED-60 10 ED-66.68.610
ED-80 10 ED-88
ED-100F 6 ED-100

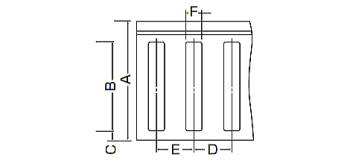

■側面孔形状及び寸法 定尺（共通）：2,000m/m

形式 A B C D E F 梱包数 電線収容
本数
IV2sq
ED-34 40 20 4 20 20 8 10 50
ED-44 40 20 4 20 20 8 10 60
ED-36 60 38 4 20 20 8 10 80
ED-46 60 38 6 20 20 8 10 100
ED-66 60 38 6 20 20 8 10 160
ED-38 80 58 6 20 20 8 10 100
ED-48 80 58 6 20 20 8 10 140
ED-68 80 58 6 20 20 8 10 190
ED-88 80 58 6 20 20 8 10 260
ED-610 100 75 8 20 20 8 10 240
ED-100 100 75 8 20 20 10 6 420
（単位：mm）

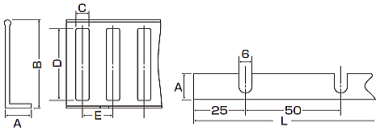

■セパレーター




材質：変性PPE　 色調：アイボリー





型式 A B C D E L 梱包
本数
SSE-60 12 56 8 42 20 1,000 10本
SSE-80 15 75 8 60 20 1,000 10本
（単位：mm）
 ■ECOダクト・セパレーター材料物性表

項目 試験方法 単位 条件 試験値
比重 ISO 1183 23℃ 1.08
荷重たわみ温度 ASTM D-648 ℃ 1.82MPa 100
難燃性 UL-94 1.6mm厚 V-O※
曲げ強さ ISO 178 MPa 23℃ 50% RH 88
引張り強さ ISO 527 MPa 23℃ 50% RH 54
曲げ弾性率 ISO 178 MPa 23℃ 50% RH 2390
シャルビー衝撃強さ ISO 179 ｋJ/m2 4mmノッチ付き23℃ 15
比誘電率 IEC60250 100Hz・1MHｚ 2.9
絶縁破壊強さ IEC60243 KV/mm 短時間2.0mm 29
体積抵抗率 IEC60093 Ω・cm 23℃ 50% RH 1016
使用限界温度 ℃ 70
※2.5mm5VA
薬品や油類に触れると劣化の恐れがあります。
ご使用時の注意　製品両端部や各角部でケガをする恐れがありますのでご注意下さい。
