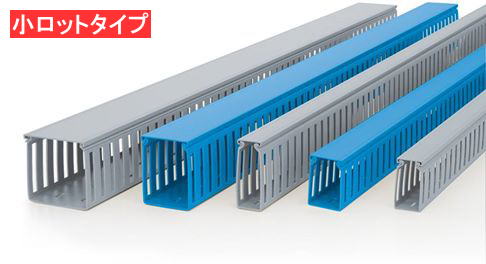

カラーダクト（WPシリーズ）　ブルー色
  775
カラーダクト（WPシリーズ）について

耐熱性・耐水性・強度に優れ、経年変化に強い素材を用いています。
難燃性は、UL94V-0認定材料の自己消火性です。
梱包入数は、最多で10本までの小ロットタイプになります。
RoHS指令適合・RoHS2指令適合品となります。
原料に着色しておりますので、色落ちの心配がありません。
防爆回路制御盤にもご使用いただけます。


グレー色はこちら⇒　シルバーダクト（WPシリーズ）

■標準仕様 定尺（共通）：2,000m/m

WP-34B WP-36B WP-46B WP-66B

定尺 2,000m/m 定尺 2,000m/m  定尺 2,000m/m 定尺 2,000m/m
電線収容本数
（IV2sq）		 50 電線収容本数
（IV2sq）		 80 電線収容本数
（IV2sq）		 100 電線収容本数
（IV2sq）		 160
梱包入数 10 梱包入数 10 梱包入数 10 梱包入数 8
WP-38B WP-48B WP-68B WP-88B

定尺 2,000m/m 定尺 2,000m/m 定尺 2,000m/m 定尺 2,000m/m
電線収容本数
（IV2sq）		 100 電線収容本数
（IV2sq）		 140 電線収容本数
（IV2sq）		 190 電線収容本数
（IV2sq）		 260
梱包入数 10 梱包入数 10 梱包入数 8 梱包入数 6



■取付孔寸法図

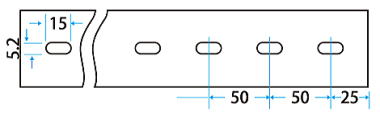

 WP-34B〜68B

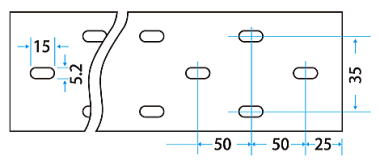

 WP-88B



■ダクトカバー

型式 梱包/本 適合ダクト
WP-30B 10 WP-34B.36B.38B
WP-40B 10 WP-46B.48B
WP-60B 8 WP-66B.68B
WP-80B 8 WP-88B

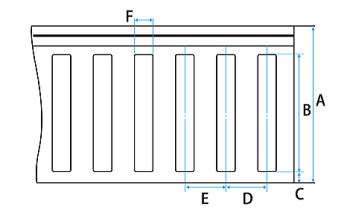

■側面孔形状



 ■標準寸法

型式 A B C D E F
WP-34B 40 22 4 20 20 8
WP-36B 60 40 6 20 20 8
WP-46B 60 40 6 20 20 8
WP-66B 60 40 6 20 20 8
WP-38B 80 60 6 20 20 8
WP-48B 80 60 6 20 20 8
WP-68B 80 60 6 20 20 8
WP-88B 80 60 6 20 20 8
（単位：mm）
 1.ブルー色新発売  ●防爆回路制御盤にもご使用いただけます。
  原料に着色していますので、色落ちがありません。
 2.ズレない工夫  ●嵌合部分を2色成形しています。
  「縦方向に使用した際、カバーがズレ落ちる」とご意見をいただきました。
そこで2色成形することで、軟質材がしっかりと嵌まり、ズレにくくなり、ズレ落ちる問題を解消しました。
 3.本体内側の二条線  ●孔を開ける際にガイドの役目を果たします。
本体の内側に、80mm幅には3ライン、60mm幅以下には1ラインの二条線があり、それぞれのピッチ以外で取付孔をキリやドリルで開ける際に威力を発揮します。
※実用新案登録第1263767号

試験項目 標準品質 試験方法
引張強さ（Mpa） 35.4 JISK-7113
シャルピー衝撃値（KJ/m2） 10.6 JISK-7111
硬度（HRR） 112 JISK-7202
体積固有抵抗（Ωcm） >1015 JISK-6723
耐電圧（KV/mm） 22 JISK-6911
耐燃性 自己消化性 UL94V-0
柔軟温度（℃） 75 JISK-6745
使用限界温度（℃） 50 -
