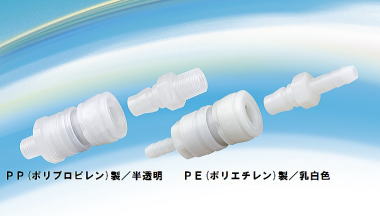

ジョプラ  ＰＰ・ＰＥシリーズ
836
シール部分の材質には全て『FKM』を採用していますので耐薬品性に優れています。
主な採用事例としては、医療・ケミカル・食品関係でご利用頂いています。

■特長
● セイフティロック機構標準装備
● ワンタッチ接続方式で、脱着簡単
● 接水部分は全て『食品衛生法適合品』を採用
● プラスチック製で軽量

適応流体 水・薬品（要確認）
常用使用圧力 PP/0.7MPa以下　PE/0.5MPa以下
使用環境温度 -20℃〜+60℃
使用温度範囲 0〜+50℃

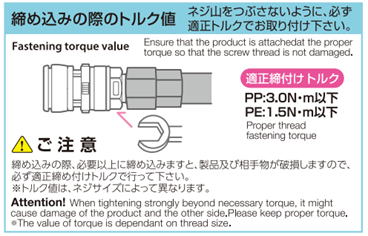

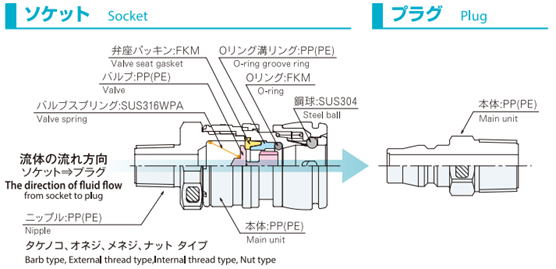

■構造と材質

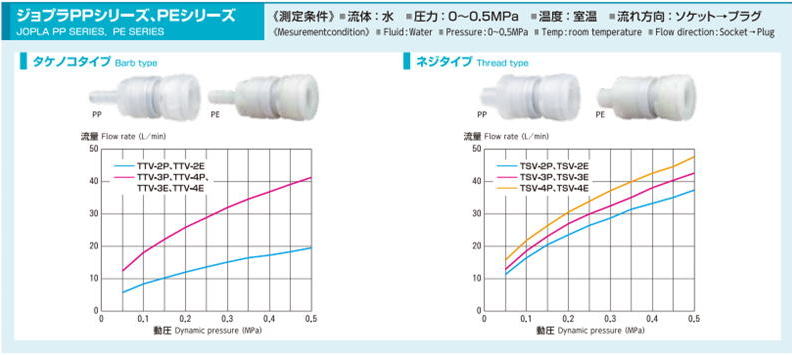

 ■流量表（参考資料）





タケノコタイプ　ソケット
836
PP製

836-TTV-2P 836-TTV-3P 836-TTV-4P
PE製

836-TTV-2E 836-TTV-3E 836-TTV-4E

型式 相手側取付け
ホースサイズ
内径（mm）		 重量
（g）		 寸法（mm）
PP製 PE製
A B S L H
836-TTV-2P 836-TTV-2E φ7 19 25 4.4 9 71.7 六角22
836-TTV-3P 836-TTV-3E φ10 19 24 7 11.5 70.7 六角22
836-TTV-4P 836-TTV-4E φ13 20 24 7 15 70.7 六角22

単位：mm




オネジタイプ　ソケット
836
PP製

836-TSV-2P 836-TSV-3P 836-TSV-4P
PE製

836-TSV-2E 836-TSV-3E 836-TSV-4E
型式 相手側取付け
メネジサイズ		 重量
（g）		 寸法（mm）
PP製 PE製
A B S L H
836-TSV-2P 836-TSV-2E Rc(PT)1/4 20 14.5 7.3 R(PT)1/4 61.2 六角26
836-TSV-3P 836-TSV-3E Rc(PT)3/8 21 14.5 8 R(PT)3/8 61.2 六角26
836-TSV-4P 836-TSV-4E Rc(PT)1/2 21 16.5 14 R(PT)1/2 63.2 六角26

単位：mm


タケノコタイプ　プラグ
836
　　　　　PP製

836-JT-02P 836-JT-03P 836-JT-04P
PE製

836-JT-02E 836-JT-03E 836-JT-04E
型式 相手側取付け
ホースサイズ内径
（mm）		 重量
（g）		 寸法（mm）
PP製 PE製 A B S L H
836-JT-02P 836-JT-02E φ7 4 25 5 9 53 六角17
836-JT-03P 836-JT-03E φ10 4 24 7 11.5 52 六角17
836-JT-04P 836-JT-04E φ13 5 24 7 15 52 六角17


単位：mm


オネジタイプ　プラグ
836
PP製

836-JS-02P 836-JS-03P 836-JS-04P
PE製

836-JS-02E 836-JS-03E 836-JS-04E
型式 相手側取付け
メネジサイズ 		 重量
（g） 		 寸法（mm）
A  B  S  L  H
PP製 PE製
836-JS-02P 836-JS-02E Rc(PT)1/4 4 14 六角6 R(PT)1/4 42 六角17
836-JS-03P 836-JS-03E Rc(PT)3/8 4 14 7.2 R(PT)3/8 42 六角17
836-JS-04P 836-JS-04E Rc(PT)1/2 6 16.5 14 R(PT)1/2 43.5 六角22


単位：mm
