ジョプラ　Wシリーズ
836
水配管でのプラスチックジョイントの最大のメリットは軽量かつ錆びにくいこと。
また、作業時にほかの品物に接触した場合でも相手物に傷をつけにくいことなどが挙げられます。
主な採用事例としては、ビルトンタイプの浄水器の接続部分でご利用頂いています。

■特長
● セイフティロック機構標準装備
● ワンタッチ接続方式で、脱着簡単
● 接水部分は全て『食品衛生法適合品』を採用
● プラスチック製で軽量

適応流体 水
常用使用圧力 1.0MPa
使用環境温度 -20℃〜+80℃
使用温度範囲 0〜+50℃

■構造と材質

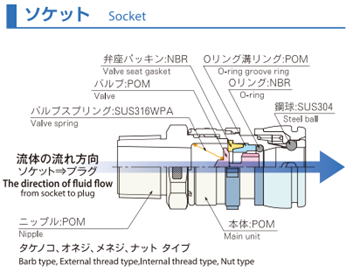

ジョプラシリーズのソケットとプラグは接続形状、サイズに関わらず組み合わせ可能です。
※同シリーズ内での組み合わせを推奨します。

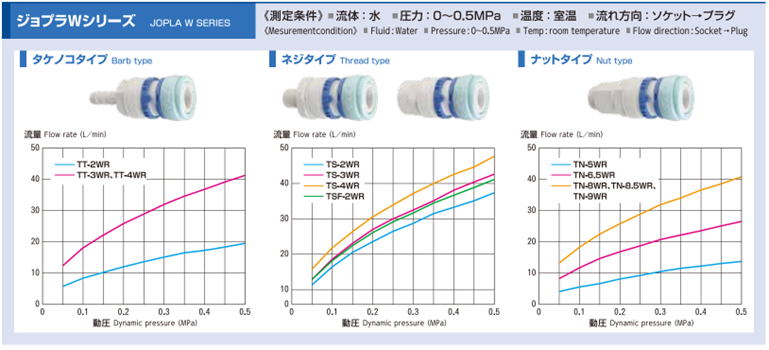

 ■流量表（参考資料）





タケノコタイプ　ソケット
836

836-TT-2WR 836-TT-3WR 836-TT-4WR

フッ素ゴム仕様
型式 フッ素ゴム仕様 相手側取付け
ホースサイズ
内径（mm）		 重量
（g）		 寸法（mm）
A B S L H
836-TT-2WR 836-TTV-2NR φ7 22 25 4.4 9 71.5 六角22
836-TT-3WR 836-TTV-3NR φ10 23 24 7 11.5 70.5 六角22
836-TT-4WR 836-TTV-4NR φ13 24 24 7 15 70.5 六角22

単位：mm




オネジタイプ　ソケット
836

836-TS-2WR 836-TS-3WR 836-TS-4WR

フッ素ゴム仕様
型式 フッ素ゴム仕様 相手側取付け
メネジサイズ		 重量
（g）		 寸法（mm）
A B S L H
836-TS-2WR 836-TSV-2NR Rc(PT)1/4 24 14.5 7.3 R(PT)1/4 71.5 六角26
836-TS-3WR 836-TSV-3NR Rc(PT)3/8 26 14.5 8 R(PT)3/8 70.5 六角26
836-TS-4WR 836-TSV-4NR Rc(PT)1/2 25 16.5 14 R(PT)1/2 70.5 六角26

単位：mm


メネジタイプ　ソケット
836
　　　　　
836-TSF-2WR フッ素ゴム仕様

型式 フッ素ゴム仕様 相手側取付け
オネジサイズ		 重量
（g）		 寸法（mm）
A S L H
836-TSF-2WR 836-TSFV-2NR R(PT)1/4 24 10 Rc(PT)1/4 54.2 六角22

単位：mm


ナットタイプ　ソケット
836

836-TN-5WR 836-TN-6.5WR 836-TN-8WR

836-TN-8.5WR 836-TN-9WR

フッ素ゴム仕様

型式 フッ素ゴム仕様 相手側取付け
ホースサイズ
（mm）		 重量
（g）		 寸法（mm）
A B H1 H2
836-TN-5WR 836-TNV-5NR φ5ｘφ8 28 22 4 六角19 六角22
836-TN-6.5WR 836-TNV-6.5NR φ6.5ｘφ10 28 22 5.5 六角19 六角22
836-TN-8WR 836-TNV-8NR φ8ｘφ12 30 22 7 六角22 六角24
836-TN-8.5WR 836-TNV-8.5NR φ8.5ｘφ12.5 30 22 7 六角22 六角24
836-TN-9WR 836-TNV-9NR φ9ｘφ15 32 22 7 六角24 六角26


単位：mm

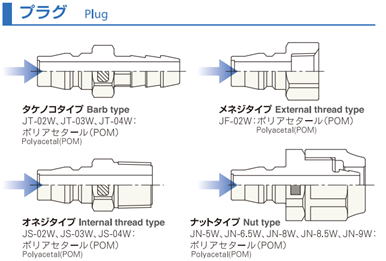

タケノコタイプ　プラグ
836
　　

836-JT-02W 836-JT-03W 836-JT-04W
型式 相手側取付け
ホースサイズ内径
（mm）		 重量
（g）		 寸法（mm）
A B S L H
836-JT-02W φ7 5 25 5 9 53 六角17
836-JT-03W φ10 6 24 7 11.5 52 六角17
836-JT-04W φ13 7 24 7 15 52 六角17
　　
単位：mm　　




オネジタイプ　プラグ
836
　　
836-JS-02W 836-JS-03W 836-JS-04W

型式 相手側取付け
メネジサイズ		 重量
（g）		 寸法（mm）
A B S L H
836-JS-02W Rc(PT)1/4 5 14 六角6 R(PT)1/4 42 六角17
836-JS-03W Rc(PT)3/8 6 14 7.2 R(PT)3/8 42 六角17
836-JS-04W Rc(PT)1/2 9 16.5 14 R(PT)1/2 43.5 六角22
　　
単位：mm　　




メネジタイプ　プラグ
836
　　
836-JF-02W
型式 相手側取付け
オネジサイズ		 重量
（g）		 寸法（mm）
A S L H
836-JF-02W R(PT)1/4 5 10 Rc(PT)1/4 32 六角19
　　
単位：mm　　





ナットタイプ　プラグ
836
　　
836-JN-5NW 836-JN-6.5NW 836-JN-8NW
836-JN-8.5NW 836-JN-9NW

型式 相手側取付け
ホースサイズ
（mm）		 重量
（g）		 寸法（mm）
A B H1 H2
836-JN-5NW φ5ｘφ8 12 22 4 六角19 六角22
836-JN-6.5NW φ6.5ｘφ10 12 22 5.5 六角19 六角22
836-JN-8NW φ8ｘφ12 14 22 7 六角22 六角22
836-JN-8.5NW φ8.5ｘφ12.5 14 22 7 六角22 六角22
836-JN-9NW φ9ｘφ15 16 22 7 六角24 六角24
　　
単位：mm　　

      ※バルブレス(弁なし)仕様もございます。
      ※数量ロットについてはお問い合わせください。
      ※シリコンレス、フッ素ゴム（バイトン）、バルブレス仕様の製品は、
         納期がかかる場合がございますので、事前にお問い合わせください。
