CCホルダー
29

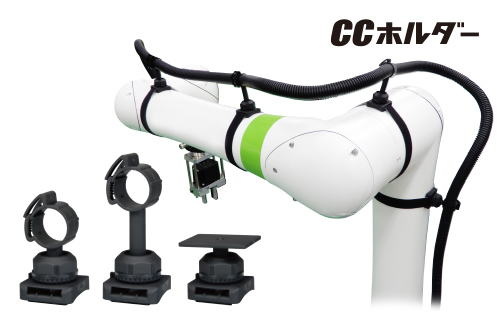

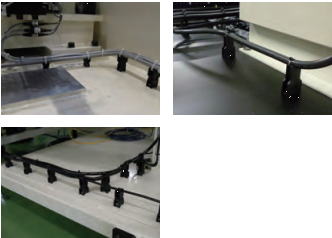

ロボット動作におけるケーブルやエアーホース等の動的負担をサポートするホルダー
様々なバンド固定に対応、位置ずれ防止対策も施しました。
協働ロボット周辺など、施工場所に応じて最適な機種をお選びください。
■材質

●ロボット用ケーブルホルダー
様々な対象物に対応するホルダー部形状

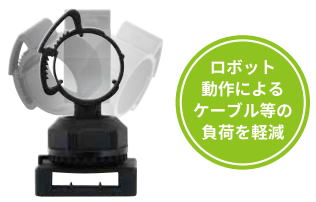

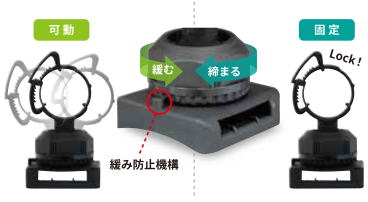

ホルダー部がフレキシブルに可動 ホルダー部の可動・固定が可能


■型式・仕様
型式 取付方法 ホルダー部
形状		 使用
周囲温度		 本体
色		 本体
質量		 販売
単位
CH-TM1 結束バンド ケーブルクリップ形状(φ20) -25〜
+80℃		 黒 約15g 5個
CH-TM2 約16g
CH-TM3 スタンド形状
(平面M4 タッピング用下穴付)		 約14g
CH-TM4 ケーブルマウント形状(フリー)  約18g
CH-TM5 約19g
CH-TMH1 結束バンド
または
M6ねじ		 ケーブルクリップ形状(φ20) 約15g
CH-TMH2 約16g
CH-TMH3 スタンド形状
(平面M4 タッピング用下穴付)		 約15g
CH-TMH4 ケーブルマウント形状(フリー) 約18g
CH-TMH5 約19g

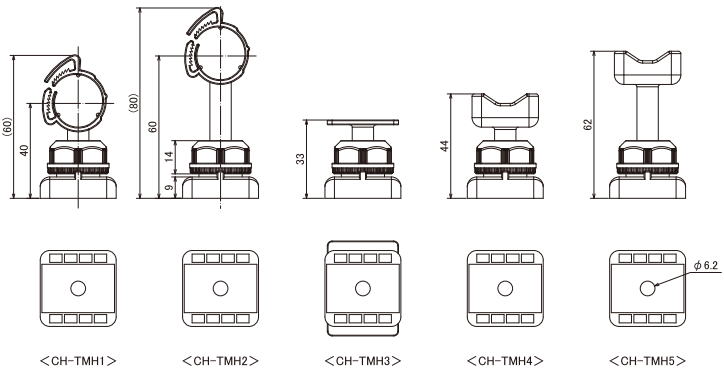

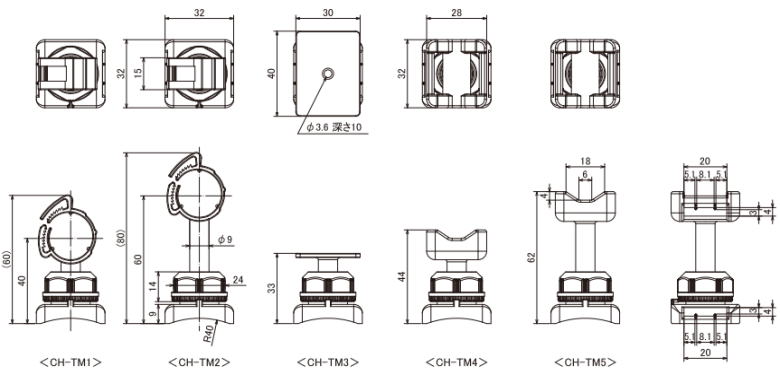

■外形寸法図
 作業手順

CCホルダーを取付ける

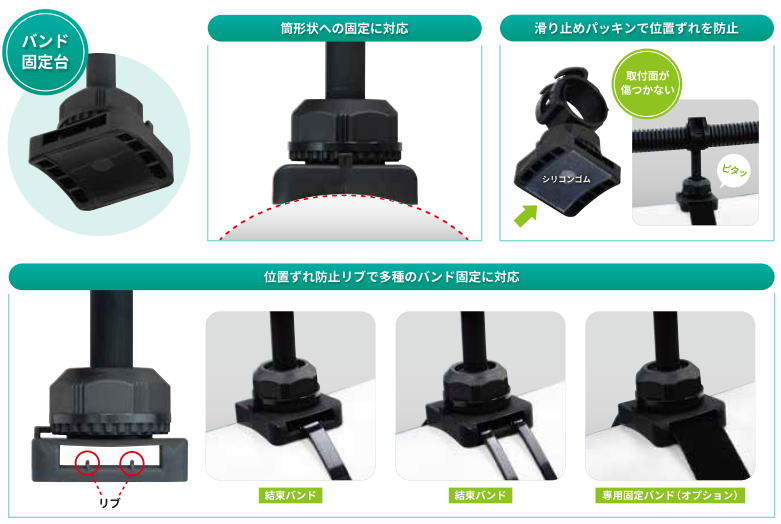

■バンド固定（バンド固定台・取付穴付固定台）
結束バンド 専用固定バンド 結束バンド

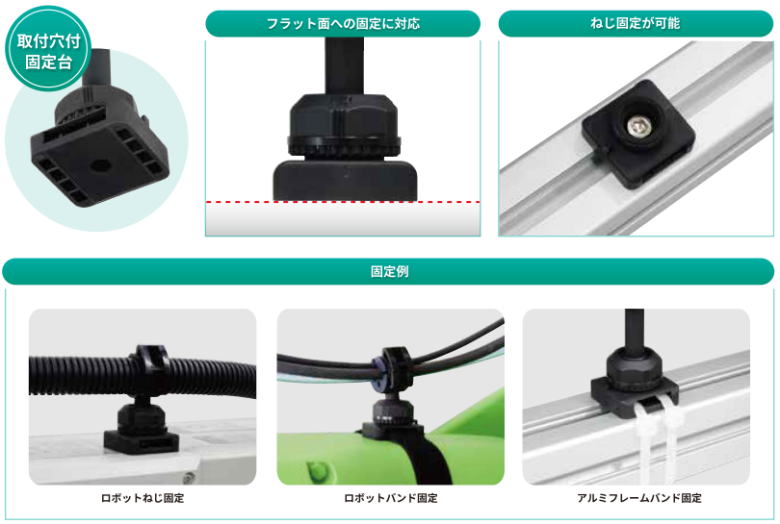

■ねじ固定（取付穴付固定台）
1.締付キャップを外す 2.固定部をねじで固定する  3.締付キャップを取付ける


対象物を固定する

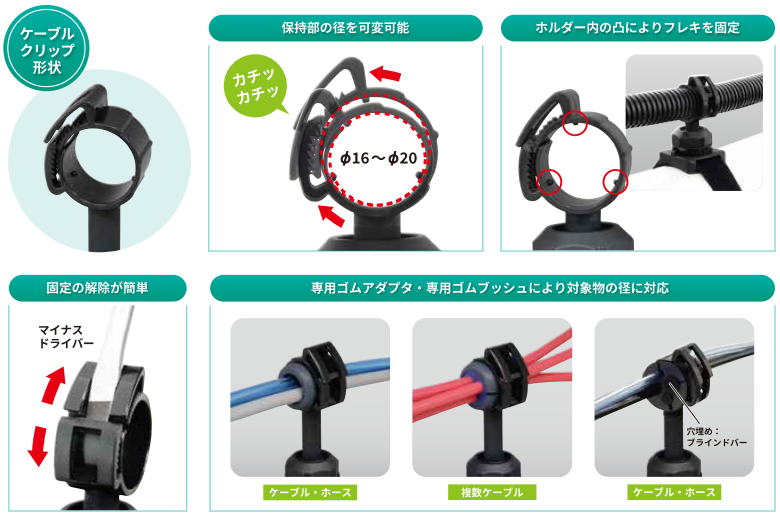

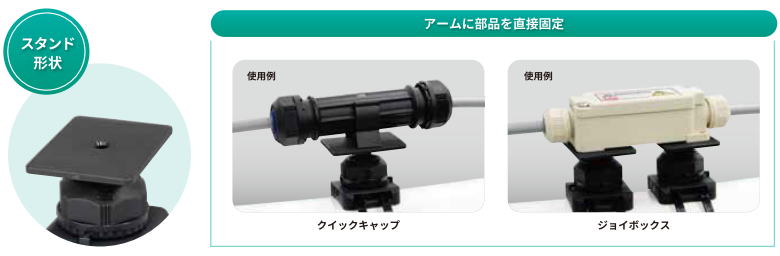

■ケーブルクリップ形状 ■スタンド形状

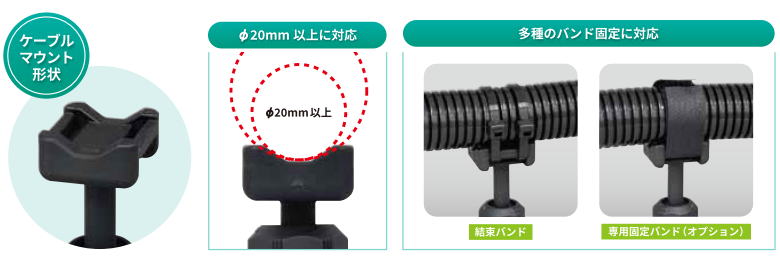

■ケーブルマウント形状

■専用ゴムブッシュ　GCH-TM
対応製品：CH-TM1・CH-TM2・CH-TMH1・CH-TMH2
1.GCH-TMに対象物を通す 2.ホルダー部に固定する

■専用ゴムアダプタ　GCH-TM-ADG13
対応製品：CH-TM1・CH-TM2・CH-TMH1・CH-TMH2
1.G13-※※に対象物を通す 2.GCH-TM-ADG13に組み付ける 3.ホルダー部に固定する

■専用固定バンド　BCH-20-3000DP
対応製品：CH-TM4・CH-TM5・CH-TMH4・CH-TMH5
1.固定バンドを適した長さに
切断し、ホルダー部の一方に
通し固定する		 2.対象物をセットし固定
バンドをホルダー部の
他方の穴に通す		 3.固定バンドを引きながら
対象物を固定する


滑り止めパッキン（任意）
CH-TM1・CH-TM2・CH-TM3・CH-TM4・CH-TM5に付属
固定台の裏面凹部に合わせ、
滑り止めパッキンを貼り付ける。

※滑り止めパッキンの貼り付けが
無い場合でも製品として機能します。

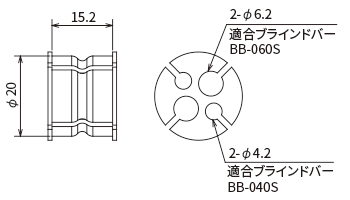

●専用ゴムブッシュ（オプション）




【材質】シリコンゴム

■外形寸法図


■型式・仕様
型式 適合電線径 適合品型式 本体
色		 本体
質量		 販売
単位
GCH-TM φ3〜4(2穴)
φ5〜6(2穴)		 CH-TM1
CH-TM2
CH-TMH1
CH-TMH2		 黒 約5g 5個

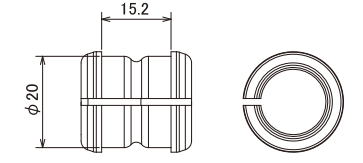

●専用ゴムアダプタ（オプション）



【材質】シリコンゴム

■外形寸法図
■型式・仕様
型式 適合ゴムブッシュ 適合品型式 本体色 本体質量 販売単位
GCH-TM-ADG13 G13-※※ CH-TM1
CH-TM2
CH-TMH1
CH-TMH2		 黒 約5g 5個

■適合ゴムブッシュ一覧　　耐候性は青色、耐油性は黒色です。
型式 穴径 タイプ 材質 本体質量 販売単位
G13-09RSE φ6※1 耐候性 EPDM 約5g 10個
G13-09RS 耐油性 NBR
G13-09ARSE  φ9 耐候性 EPDM 約4g
G13-09ARS 耐油性 NBR
G13-09BRSE φ6※2  耐候性 EPDM  約1g
G13-09BRS 耐油性 NBR
G13-11RSE φ11.5 耐候性 EPDM 約3g
G13-11RS 耐油性 NBR
G13-13RSE φ13 耐候性 EPDM 約2g
G13-13RS 耐油性 NBR
G13-334RSE φ3.3　4穴 耐候性 EPDM 約4g
G13-334RS 耐油性 NBR
G13-404RSE φ4　4穴 耐候性 EPDM
G13-404RS 耐油性 NBR
G13-503RSE φ5　3穴 耐候性 EPDM
G13-503RS 耐油性 NBR
※1　G13-09ARS(E)とG13-09BRS(E)のセット品です。
※2　G13-09ARS(E)に差し込んでご使用ください。
●ブラインドバー（オプション）



【材質】ナイロン66（難燃グレードUL94V-2）
■外形寸法図
■型式・仕様 (mm)
型式 適合穴経(mm) 本体色 本体
質量		 販売
単位
BB-040S φ4.0 黒 約0.5g 10個
BB-060S φ6.0 約1.0g

A B L1 L2
4 5 16 1
6 7 18

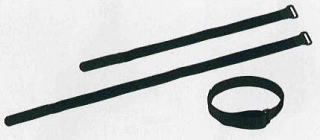

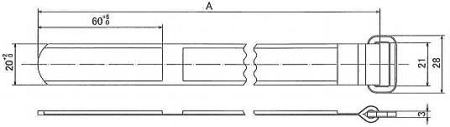

●専用固定バンド（オプション）

ホルダー部（ケーブルマウント形状）用
・固定部用		 ■外形寸法図
【材質】面ファスナ：ナイロン　バックル：ポリアセタール
■型式・仕様 (mm)
型式  幅 面ファスナ長さ(mm) 使用範囲
(mm)		 使用周囲
温度		 本体色 本体
質量		 販売
単位
直径 円周
BHC-20-370 20 370 φ75〜98 235〜310 -10〜+80℃ 黒 約4g 5本
BHC-20-510 510 φ98〜143 305〜450 約5g
A
370 +15
0
510 +18
0
ホルダー部（ケーブルマウント形状）用 ■外形寸法図
【材質】ナイロン
■型式・仕様
型式 幅 面ファスナ長さ
(mm)		 使用周囲
温度		 本体色 本体
質量		 販売
単位

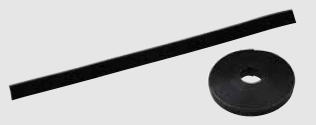

BHC-20-3000DP 20 3000※3 -10〜+80℃ 黒 約22g 1本
※3　対象物の長さに合わせて切断し使用できます。

 CCホルダーラインナップ

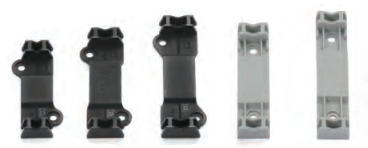

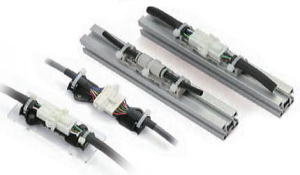

接続コネクタの固定に。機械の振動や電線の引張による断線・接触不良を防止
組立自動機、搬送機、検査装置、機械周りのコネクタ配線の固定に。

OL-G4-70 OL-G4-80 OL-G4-90 OL-G4A-80 OL-G4A-90
    センサー取付穴タイプ

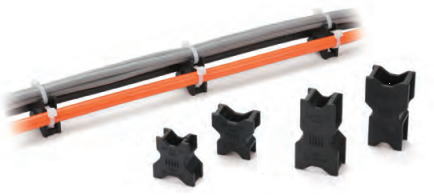

機械周りの配線や配管を浮かせて引き回すスペーサ
