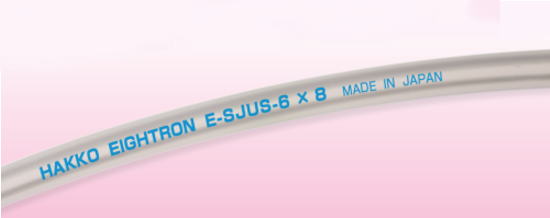

スーパー柔軟フッ素チューブ（ウルトラソフト）

423

■特徴 ● 超柔軟性 ● 耐薬品性（内層はETFE系でほとんどの薬品に耐性有り） ● 折れ難さ（通常のフッ素単層チューブに比べ折れにくい） ● 非粘着性（液体の液残りがなく洗浄性に優れます） ● 耐摩耗性（スラリー状の化学薬品にも耐えます） ● 可塑剤フリー（ノンオイル素材使用） ● 非塩ビ（非塩ビ材質を使用しています） ● 低溶出・低臭気（食品・飲料・化粧品用途に適します）		● 高純度製（内層のフッ素樹脂は添加剤を含みません） ● 楽々カット（１メートル間隔でチューブに長さ印刷があるのでカットが簡単です） ● 透明性（チューブ内面の洗浄度合が見やすい透明色） ● 専用継手（専用継手との組合せで、チューブ・継手の選定ミスによる事故が予防できます）　 (内径4mm×外径6mm＆内径6mm×外径8mmのみ） ● 食品衛生性（食品衛生法・食品、添加物等の規格基準 [昭和34年厚生省告示第370号]に適合）
■用途 ● 産業用インクジェットプリンターのインク供給用として ● 塗装機器、印刷機器の有機溶剤、塗料など移送用として ● 理化学実験機器等の薬液移送用として ● 半導体関連機器・フラットパネル製造装置の薬品移送用として ● 飲料・食品機械の飲料・食品移送用として ● バイオ燃料（BDF）などの脂肪酸エステル類の移送用として		● 産業廃棄物の化学廃液の移送用として ● アルコール類・化粧品・薬品の移送用として ● 医療機器の薬液移送用や内視鏡の鉗子用途として ● 燃料電池製造設備の薬液・純水の移送用として ● 塗料・接着剤の充填ライン ● 香料・着色料・添加剤の充填ライン ● クリーンルームのエアー配管として

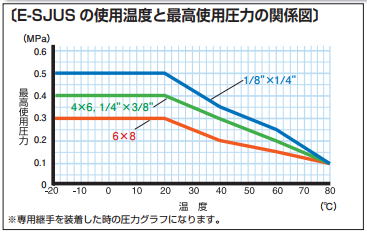

・使用温度範囲：-20～80℃
・色調：透明

■規格

型番	内径×外径	使用圧力 MPa		許容曲げ半径 at20℃	定尺	製品重量
	mm	at20℃	at80℃	mm	m	Kg/巻
E-SJUS-2×4	2×4	0～0.5	0～0.1	30	20	0.24
					100	1.69
E-SJUS-3×5	3×5	0～0.5		35	20	0.3
					100	2.10
E-SJUS-4×6	4×6	0～0.4		50	20	0.4
					100	2.0
E-SJUS-4.3×6.4	4.3×6.4	0～0.4		50	20	0.64
					100	2.8
E-SJUS-6×8	6×8	0～0.3		75	20	0.6
					100	2.8
E-SJUS-8×10	8×10	0～0.15	0～0.05	100	20	0.75
					100	5.0
E-SJUS-1/8×1/4	3.18×6.35	0～0.5	0～0.1	50	20	0.6
					100	3.0
E-SJUS-1/4×3/8	6.35×9.53	0～0.4		80	20	1.0
					100	4.9


＜非粘着性比較データ＞フッ素樹脂特有の非粘着性、すべり性を有し、衛生的で洗浄も効率的です。下記に各樹脂の臨界表面張力と接触角のデータを示します。		※臨界表面張力：固体に対して接触角が 0となる各液体の表面張力

曲げ弾性測定

●写真のようにチューブをU字に曲げた際に
発生する弾力性を測定する。
※ｄ間距離：50mm

試料名	曲げ弾性（N/50mm）
E-SJUS-4×6	0.8
E-SJ-4×6	3.5

●スーパー柔軟フッ素チューブ＆ホース類(全12種類)一覧表

型番	本体							ナット		標準重量	適用チューブ型番
型番	A	B	C	D	E	ネジ	HEX	F	HEX	ｇ/個	適用チューブ型番
E-FTS-4×6-R1/4	31	12	5	14	3.5	R1/4	14	14	14	29	E-SJUS-4×6
E-FTS-6×8-R1/4	33	12	5	16	5.5	R1/4	17	16	14	32	E-SJUS-6×8

スーパー柔軟フッ素チューブ（ウルトラソフト）インチサイズの専用継手はございません。

材質：SUS316L（本体）、SUS304（ナット）

・	積層チューブのため、チューブ内面でシールする継手を使用してください。
・	チューブ外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
・	当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身でご判断をお願い致します。
・	当製品は、E-SJ：スーパー柔軟フッ素チューブに比べ、内層肉薄品です。内層が流体に対する耐性を有していても、使用条件（高温、高圧等）によっては内層を透過し、中間層・外層が膨張・劣化することがあります。

より詳細な情報はこちら →

積層チューブ専用継手
