| タクティカル光ケーブル製品仕様書（112） |
| 心線数 | 1心 | 2心 | 4心 | ||||
| ケーブル外径 | φ3.0 | φ5.3 | φ5.3 | ||||
| 光学特性 | SMF | SMF-28TM （外被色：イエローorブラック） | |||||
| コア | 8.2μm(1550nm) | ||||||
| モードフィルド | 9.2±0.4(1310nm) 10.4±0.8(1550nm)μm | ||||||
| クラッド | 125±2μm | ||||||
| コーティング | 245±5μm UV Acrylate | ||||||
| バッファ | 900±30μm HytrelR | ||||||
| NA | 0.14(1310nm) | ||||||
| 伝送損失 | ≦0.35dB/km(1310nm) | ||||||
| ≦0.22dB/km(1550nm) | |||||||
| MMF | Gi | Gi 50/125 （外被色：アクアマリンorブラック） | |||||
| コア | 50±3μm Silica | ||||||
| クラッド | 125±2μm Silica | ||||||
| コーティング | 250±15μm Acrylate | ||||||
| バッファ | 900±30μm HytrelR | ||||||
| NA | 0.20±0.015 | ||||||
| 伝送帯域 | ≧600MHz･km(850nm)≧600MHz･km(1300nm) | ||||||
| 伝送損失 | ≦2.5dB/km(850nm)≦0.7dB/km(1300nm) | ||||||
| Si | HCSR200/230 （外被色：オレンジorブラック） | ||||||
| コア | 200±4μm Silica | ||||||
| クラッド | 230+0/-10μm HCSR | ||||||
| コーティング | 500±30μm TefzelR | ||||||
| バッファ | 900±30μm HytrelR | ||||||
| NA | 0.37±0.02 | ||||||
| 伝送帯域 | ≧20MHz･km(850nm) | ||||||
| 伝送損失 | ≦6dB/km | ||||||
| 機械特性 その他 |
最大引張強度 | 1心 | 2芯心 | 4心 | |||
| 100 Newtons | 1800 Newtons | 1600 Newtons | |||||
| カール部 | ストレート部 | ||||||
| 動作周囲温度 | 0℃〜+55℃ | -40℃〜+85℃ | |||||
| 保存周囲温度 | -40℃〜+65℃ | -55℃〜+85℃ | |||||
| 圧壊強度 | 2200 Newtons cm | 2200 Newtons cm | |||||
| 許容伸縮回数 | 10000回 | - | |||||
| カール戻り率 | 最大引張荷重加えた後で60% | - | |||||
| ケーブル長 | 1000m迄 | 1000m迄 | |||||

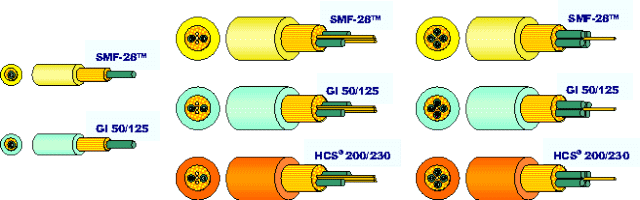

| 1心 | 2心 | 4心 |
 |
