ユニシームレスステンレスチューブ・ピコチューブ

045

技術資料(光ファイバー一般的特性)
■ ユニシームレスステンレスチューブ仕様表
No. 5 7 8 10 12 14 16 18 20 22 24 26 28 30
材質 SUS304・SUS316※1
内径(mm) φ0.5 φ0.7 φ0.8 φ1.0 φ1.2 φ1.4 φ1.6 φ1.8 φ2.0 φ2.2 φ2.4 φ2.6 φ2.8 φ3.0
外径(mm) φ0.8 φ0.9 φ1.2 φ1.4 φ1.6 φ1.8 φ2.0 φ2.2 φ2.6 φ2.8 φ3.0 φ3.2 φ3.4 φ3.6
肉厚(mm) 0.15 0.1 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3 0.3
最大条長(m) 3,000 3,000 3,000 3,000 3,000 3,000 3,000 3,000 2,000 2,000 2,000 2,000 2,000 2,000
許容張力(N) 59 49 118 147 167 196 216 245 421 461 490 529 568 608
許容側圧(N/50mm) 2,156 1,274 1,960 1,666 1,470 1,274 1,176 980 1,274 1,176 1,176 1,078 980 1,176
概算質量(kg/km) 2.4 1.9 5 6 7 8 8.9 9.9 17.1 18.6 20.1 21.6 23.1 24.6
※1 :その他の材質についても、別途ご相談に応じさせていただきます。
■ 光ファイバー挿通仕様表
No. 5 7 8 10 12 14 16 18 20 22 24 26 28 30
光ファイバー φ0.25mm 1芯 1芯 1 〜 2芯 1 〜 4芯 1〜 6 芯 1〜 8 芯 - - - - - - - -
SM/GI 4芯テープ芯線 - - - - - 1 枚 - - 2枚 - - - - -
φ0.5 mm 芯線 - - - - - 1 〜 2芯 - - - - - - - -

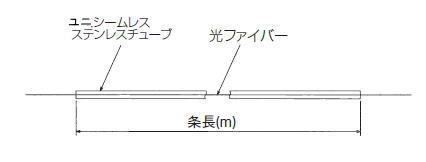

挿通仕様図

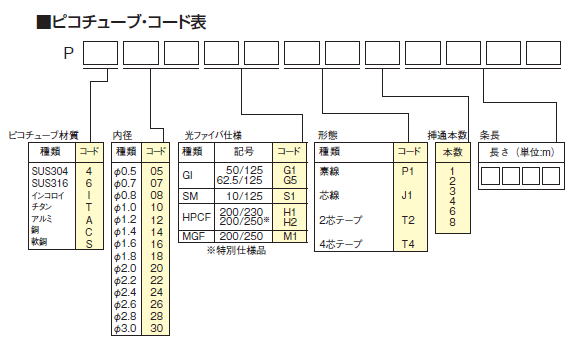

ピコフレキコード表
