ケーブルジャケット(保護・結束・ノイズ防止) 218
ケーブルジャケットはコンピュータ及び周辺端末装置、通信機器、計測機器、医療用電子機器、ロボット機器、輸送用機器、ポータブル機器、その他電子応用装置の配線用ケーブルの保護・結束に最適です。又、特殊銀メッキによるシールド効果を向上させたAG/AG2/AG4シリーズもございます。
《ヨーロッパ規格/UL認定品》
●特性(FPPシリーズ)
1.絶縁耐力特性は100V〜150KV/mm
2.耐湿性に優れ化学薬品による影響を防止します。
3.ケーブルジャケットは収縮自在のため、ケーブルに無理な応力が加わりません。
4.ケーブル同士の摩擦を防ぎます。
5.不燃性材料なので火をつけても燃えません。
6.サイズはφ1.5mm〜φ60mmまで
●仕様(FPPシリーズ)
品名 : 単繊維編みチューブ
耐熱温度 : -30℃〜+105℃
融点 : 160℃以上
巻数 : 100m巻/1ロット


FPP/AGシリーズは、エアバス社の認定品です。(規格ATS1000・001)
型式
用途 シリーズ 型式 有効範囲
(φmm)
標準色 材質 特長
ケーブル保護用
ドイツ規格 DIN65164
認定品
FPPシリーズ FPP 3/4 1.5〜0.4 グレー ポリプロピレン パソコン・プリンターの多いオフィスに工場や配電盤の配線にロボットや一般家庭用に
FPP 5 3.0〜6.0
FPP 6/8 5.0〜11.0
FPP 10/12 7.0〜15.0
FPP 14/16 8.5〜18.0
FPP 18/25 18.0〜30.0
FPP 30 24.0〜36.0
FPP 40/45 32.0〜47.0
FPP 50 32.0〜58.0
ノイズ防止用
UL認定品NO.94
AGシリーズ AG 4/5(782) 3.0〜6.0 シルバーグレー ポリアミド
銀メッキ加工
ノイズ防止用銀メッキジャケット。柔軟性・伸縮性に富み配線の保護、結束などに使用できる普及タイプ。
AG 6/8(783) 5.0〜11.0
AG 10/12(784) 7.0〜15.0
AG 14/16(785) 8.5〜18.0
AG 18/25(786) 18.0〜30.0
AG2シリーズ AG2Cu 4/5(794) 3.0〜6.0 ポリアミド
銀メッキ銅線編み込み
ノイズ防止用銀メッキ銅線を編み込み耐熱・耐食・弾性に富み優れたノイズ防止効果能力が有ります。
AG2Cu 6/8(795) 5.0〜11.0
AG2Cu 10/12(796) 7.0〜15.0
AG2Cu 14/16(797) 8.5〜18.0
AG4シリーズ AG4Cu 6/8(801) 5.0〜11.0 ポリアミド
銀メッキ銅線高密度編み込み
銀メッキ銅線をAG2より高密度に編み込み高いシールド性を発揮しデリケートな機器に最適です。
AG4Cu 10/12(802) 7.0〜15.0
AG4Cu 14/16(803) 8.5〜18.0
AGシリーズ特性データ

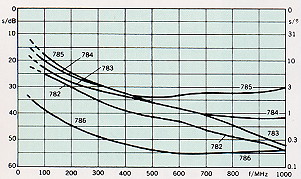

AGシリーズ:シールド効果(電界)

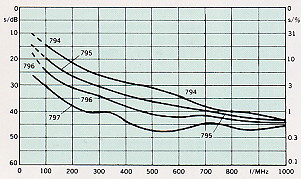

AG2シリーズ:シールド効果(電界)

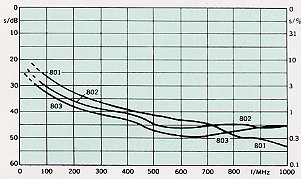

AG4シリーズ:シールド効果(電界)
使用方法
@

ケーブルジャケットの端末を内側に折り返してケーブルの挿入口を作ります。
A

ケーブル束をジャケットの挿入口から挿入します。
B

ケーブルジャケットを伸縮させながら挿入していきます。
C

挿入終了後、ジャケットのたるみをのばし、ケーブルの長さに合わせてカットして端末を挿入口と同様に内側へ折り返します。
D

仕上げとして、両端部に熱収縮チューブを使用することをおすすめします。
