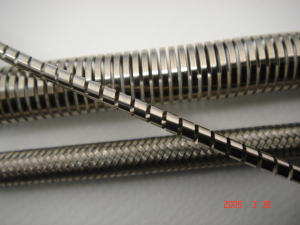

ライナーチューブ(モノコイル) RoHS対応品030
ライナーチューブ ライナーチューブ(モノコイル)

お客様のご要望に応じた加工も承ります
お気軽にお問い合わせ下さい。
特殊加工例
ライナーチューブ(モノコイル) 密着巻き ライナーチューブ(モノコイル) 密着巻き
加工例@シリコーンチューブに密着巻 ※チューブ別売り <詳細はこちら>
ライナーチューブ(モノコイル) 2重巻き ライナーチューブ(モノコイル) 2重巻き
加工例A:肉厚ライナー2重巻き(超高トルク伝達用+フレキシブル)
特徴
●ステンレスのテープ材をスプリング状に巻いたチューブ。
全く噛み合わせが無く、超柔軟性に富み、側圧に強い。肉厚が薄く内径を大きく外径を小さくしてとれるが曲げのリミットは無い。
通常は外側に伸び防止用ステンレス編組やPVC被覆をして使用します。医療用内視鏡の光ファイバーやセンサコードの保護に適しています。

用途

◎芝刈り機の案内管(SK材、平鋼線) ◎コンクリートバイブレーター及びレーカー
◎内視鏡用チューブ ◎内視鏡チューブ

定尺について:
定尺は10m〜16m巻き本数で約100mになります。一本の条長は10〜16mになります。
特注で長尺物(サイズにより100m)の製作ができますので、お問合せ下さい。

材質:
ライナー/ステンレス、SK材、平鋼線
被覆材/軟質塩化ビニール(PVC)、ステンレスブレード


  ご注意:同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
          あります。実際の使用においては現物等でご確認頂くか、ご相談ください。
※ライナーチューブは内径、外径、板巾、ピッチ等をご希望寸法で製作検討可能です。
   お問い合わせ下さい。

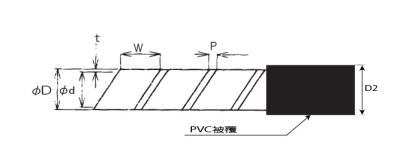

ライナーチューブ[単位mm]
型式
d−D-W-P
内径
外径
D
板厚
t
板巾
W
ピッチ
P


PVC被覆型式
d-d-d2-W-P
仕上
外型D2


mm mm mm mm mm mm
 L-0.23-0.33-1.0-0.1 0.23 0.33 0.05 1.0 0.1 - お問合せ下さい。 - -
 L-0.7-0.8-1.2-0.3 0.7 0.8 0.05 1.2 0.3 - LP-0.7-0.8-1.2-1.2-0.3 1.2 -
 L-1.0-1.3-1.2-0.2 1.0 1.3 0.15 1.2 0.2 - お問合せ下さい。 - -
 L-1.2-1.5-1.2-0.2 1.2 1.5 0.15 1.2 0.2 - お問合せ下さい。 - -
 L-1.4-1.7-1.2-0.2 1.4 1.7 0.15 1.2 0.2 - お問合せ下さい。 - -
 L-1.7-2.0-1.2-0.2 1.7 2.0 0.15 1.2 0.2 - LP-1.7-2.0-2.4-1.2-0.2 2.4 -
 L-2.2-2.6-1.0-0.2 2.2 2.6 0.2 1.0 0.2 LP-2.2-2.6-3.2-1.0-0.3 3.2 -
 L-2.4-2.8-2.0-0.2 2.4 2.8 0.2 2.0 0.2 - お問合せ下さい。 - -
 L-2.6-3.0-1.2-0.2 2.6 3.0 0.2 1.2 0.2 お問合せ下さい。 - -
 L-2.8-3.2-1.2-0.3  2.8 3.2 0.2 1.2 0.3 お問合せ下さい。 - -
 L-2.8-3.2-2.0-0.3 2.8 3.2 0.2 2.0 0.3 LP-2.8-3.2-4.2-2.0-0.3 4.2
 L-3.1-3.5-1.2-0.3 3.1 3.5 0.2 1.2 0.3 - LP-3.1-3.5-4.1-1.2-0.3 4.1 -
 L-3.5-3.9-2.0-0.2 3.5 3.9 0.2 2.0 0.2 - お問合せ下さい。 - -
 L-3.5-4.1-2.0-0.2 3.5 4.1 0.3 2.0 0.2 - お問合せ下さい。 - -
 L-3.5-3.9-2.0-0.1 3.5 3.9 0.2 2.0 0.1 LP-3.5-3.9-4.7-2.0-0.1 4.7 -
 L-4.0-4.6-2.0-0.3 4.0 4.6 0.3 2.0 0.3 LP-4.0-4.6-5.4-2.0-0.3 5.4
 L-4.5-5.1-2.0-0.2 4.5 5.1 0.3 2.0 0.2 - LP-4.5-5.1-5.7-2.0-0.2 5.7 ×
 L-5.0-5.6-2.0-0.3 5.0 5.6 0.3 2.0 0.3 LP-5.0-5.6-6.5-2.0-0.3 6.5 -
 L-5.0-5.6-2.0-0.7 5.0 5.6 0.3 2.0 0.7 お問合せ下さい。 - -
 L-7.0-7.6-2.0-0.3 7.0 7.6 0.3 2.0 0.3 - LP-7.0-7.6-8.6-2.0-0.3 8.6
 L-7.2-7.8-2.0-0.3 7.2 7.8 0.3 2.0 0.3 お問合せ下さい。 - -
 L-8.5-9.1-2.0-0.2 8.5 9.1 0.3 2.0 0.2 - お問合せ下さい。 - -
 L-10.8-11.3-2.0-0.75 10.8 11.3 0.25 2.0 0.75 - お問合せ下さい。 - -
 L-11.5-12.1-2.0-0.2 11.5 12.1 0.3 2.0 0.2 - お問合せ下さい。 - -
 L-15.0-16.0-5.0-1.0 15.0 16.0 0.5 5.0 1.0 - お問合せ下さい。 - -
 L-17.0-18.0-5.0-1.0 17.0 18.0 0.5 5.0 1.0 - お問合せ下さい。 - -
 L-20.0-22.0-5.0-1.0 20.0 22.0 1.0 5.0 1.0 - お問合せ下さい。 - -
※斜線の製品は現在取扱い中止となっております。(2019年1月22日)

注:最小内径0.22くらいまで。受注生産品(一部在庫)、任意の寸法で製作可、PVC被覆品は外径最大Φ10まで。
注:PVC被覆型式のD2は被覆後の仕上がり外径を表す。
注:長尺物100m製作可。詳細はお問い合わせください。
注:赤文字の製品に関しましてはお問い合わせください。

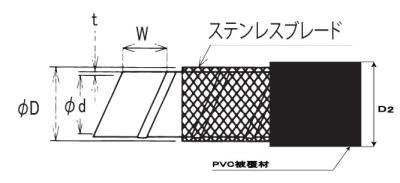

ライナーブレードチューブ RoHS対応品030
特徴
●ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。
細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。
また、金属編組(ブレード)の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともできます。
通常、このライナーブレードチューブに、樹脂の被覆掛けを施し、防水性を持たせた上で、工業用内視鏡、医療用内視鏡等の用途に使用します。

用途

◎工業用内視鏡 ◎医療用内視鏡 ◎光ファイバー、センサーコード、ケーブル保護用◎内視鏡用チューブ ◎内視鏡チューブ

材質
ライナー/ステンレス
ブレード/ステンレス
(線径は0.05、0.07、0.1等 材質はSUS軟線、SUS硬線、タングステン等)

※特注加工例 半田止加工
半田止加工前   半田止加工後
通常ではバラけてしまう端面のブレードも半田止加工する事によりすっきりと仕上げる事が可能です。


    ご注意:同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
          あります。実際の使用においては現物等でご確認頂くか、ご相談ください。
※ライナーブレードチューブは内径、外径、板巾、ピッチ、線径等、任意の寸法で
   製作検討可能です。 お問い合わせ下さい。
型式
d-d1-D-W-P

内径
(d)
外径
(D)
板厚
(W)
板巾
(t)
ピッチ 編組線径φ 曲げ半径 切売り
mm mm mm mm mm mm mm
 LB-1.0-1.3-1.5-1.2-0.2 1.0 1.5 0.15 1.2 0.2 0.05 - -
 LB-1.2-1.5-1.7-1.2-0.2 1.2 1.7 0.15 1.2 0.2 0.05 - -
 LB-1.4-1.7-1.95-1.2-0.2 1.4 1.9 0.15 1.2 0.2 0.05 - -
 LB-1.7-2.0-2.4-1.2-0.2 1.7 2.4 0.2 1.2 0.2 0.07 9±5 -
 LB-1.9-2.3-2.7-2.0-0.3 1.9 2.7 0.2 2.0 0.3 0.07 -
 LB-2.1-2.5-2.9−2-0.2 2.1 2.9 0.2 2 0.2 0.07 10
 LB-2.4-2.8-3.2-2.0-0.2 2.4 3.2 0.2 2 0.2 0.07 - -
 LB-2.8-3.2-3.6-2-0.3 2.8 3.6 0.2 2 0.2 0.07 12
 LB-3.2-3.6-4.0-2-0.2 3.2 4 0.2 2 0.2 0.07 13
 LB-3.5-3.9-4.3-2.0-0.2 3.5 4.3 0.2 2 0.2 0.07 - -
 LB-4.0-4.6-5.0-2-0.2 4.0 5 0.2 2 0.2 0.07 15 -
 LB-4.5-5.1-5.5-2-0.2 4.5 5.5 0.3 2 0.2 0.07 30
 LB-5.0-5.6-6.0-2.0-0.2 5.0 6.0 0.3 2 0.2 0.07 - -
 LB-6.0-6.6-7.0-2.0-0.2 6.0 7.0 0.3 2 0.2 0.07 - -
 LB-7.0-7.6-8.0-2.0-0.2 7.0 8.0 0.3 2 0.2 0.07 - -
 LB-8.5-9.1-9.5-2.0-0.2 8.5 9.5 0.3 2 0.2 0.07 - -
 LB-10.8-11.3-11.9-2.0-0.75 10.8 11.9 0.25 2 0.75 0.12 - -
 LB-11.5-12.1-12.5-2.0-0.2 11.5 12.5 0.3 2 0.2 0.07 - -
 LB-15.0-16.0-16.6-5.0-1.0 15.0 16.6 0.5 5 1.0 0.12 - -
 LB-17.0-18.0-18.6-5.0-1.0 17.0 18.6 0.5 5 1.0 0.12 - -
 LB-20.0-22.0-23-5.0-1.0 20.0 22.8 1.0 5 1.0 0.2 - -
注:他のサイズも任意の寸法で製作可。
注:長尺物100m製作可。詳細はお問い合わせください。
※通常納入品に半田止加工は施されておりません。

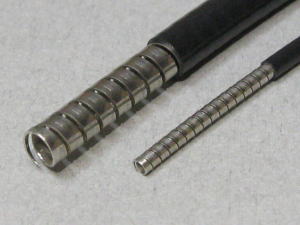

ライナーブレードチューブ+PVC RoHS対応品030
特徴
●ライナーブレードチューブにPVCを被覆することで防水性、耐油性、耐薬品性を得ることができます。
非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。
細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。
また、金属編組(ブレード)の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともでき、工業用内視鏡、医療用内視鏡等の用途に適しています。
オプション
●被覆をポリエチレン、シリコーンゴム、ハイトレル、フッ素樹脂等に変更し、耐熱性、摺動性、耐薬品性等を強化することができます。
●内、外径をご希望に応じて自由度高く設計できます。

■材質
ライナー/ステンレス
ブレード/ステンレス
(線径は0.05、0.07、0.1等 材質はSUS軟線、SUS硬線、タングステン等)
被覆/PVC,PE,ハイトレル,シリコ-ンゴム,フッ素樹脂等

■用途
工業用内視鏡、医療用内視鏡、光ファイバー、センサーコード、ケーブル保護用、内視鏡用チューブ 、内視鏡チューブ

※特注加工例 半田止加工
半田止加工前 半田止加工後
通常ではバラけてしまう端面のブレードも半田止加工する事によりすっきりと仕上げる事が可能です


ライナーブレードチューブ+PVC

    ご注意:同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
          あります。実際の使用においては現物等でご確認頂くか、ご相談ください。
※ライナーブレード+樹脂被覆は、内径、外径、仕上り外径、板巾、ピッチ、線径等、
   任意の寸法で特注検討可能です。 お問い合わせ下さい。
ライナーブレード+PVC(樹脂被覆)※型式はPVC被覆、他にPE、ハイトレル、フッ素樹脂被覆等も可
型式
d-d1-D-W-P
内径
(d)φ
外径
(D)
仕上がり
外径(D2)
板厚
(t)
板巾
(W)
ピッチ
(p)
編組
線径φ
曲げ半径
±(mm)
mm mm mm mm mm mm mm mm
 LBP-1.0-1.3-1.5-2.1-1.2-0.2 1.0 1.5 2.1 0.15 1.2 0.2 0.05 -
 LBP-1.2-1.5-1.7-2.3-1.2-0.2 1.2 1.7 2.3 0.15 1.2 0.2 0.05 -
 LBP-1.4-1.7-1.95-2.55-1.2-0.2 1.4 1.95 2.55 0.15 1.2 0.2 0.05 -
 LBP-1.7-2.0-2.4-2.8-1.2-0.2 1.7 2.4 2.8 0.15 1.2 0.2 0.07 9.0
 LBP-2.1-2.5-2.9-3.5-2-0.2 2.1 2.9 3.5 0.20 2.0 0.2 0.07 10.0
 LBP-2.4-2.8-3.2-3.8-2.0-0.2 2.4 3.2 3.8 0.20 2.0 0.2 0.07 -
 LBP-2.8-3.2-3.6-4.2-2-0.3 2.8 3.6 4.2 0.20 2.0 0.3 0.07 12.0
 LBP-3.2-3.6-4.0-4.6-2-0.2 3.2 4.0 4.6 0.20 2.0 0.2 0.07 13.0
 LBP-3.5-3.9-4.3-4.9-2.0-0.2 3.5 4.3 4.9 0.20 2.0 0.2 0.07 -
 LBP-4.0-4.6-5.0-5.9-2-0.2 4.0 5.0 5.9 0.30 2.0 0.2 0.07 15.0
 LBP-5.0-5.6-6.0-7.0-2.0-0.2 5.0 6.0 7.0 0.30 2.0 0.2 0.07 -
 LBP-6.0-6.6-7.0-8.0-2.0-0.3 6.0 7.0 8.0 0.30 2.0 0.3 0.07 -
 LBP-7.0-7.6-8.0-9.0-2.0-0.2 7.0 8.0 9.0 0.30 2.0 0.2 0.07 -
 LBP-8.5-9.1-9.5-10.9-2.0-0.2 8.5 9.5 10.9 0.30 2.0 0.2 0.07 -
 LBP-10.8-11.3-11.9-13.3-2.0-0.75 10.8 11.9 13.3 0.25 2.0 0.75 0.12 -
 LBP-11.5-12.1-12.5-13.9-2.0-0.2 11.5 12.5 13.9 0.3 2.0 0.2 0.07 -
 LBP-15.0-16.0-16.6-18.4-5.0-1.0 15.0 16.6 18.4 0.5 5.0 1.0 0.12 -
 LBP-17.0-18.0-18.6-20.6-5.0-1.0 17.0 18.6 20.6 0.5 5.0 1.0 0.12 -
 LBP-20.0-22.0-23.0-25.0-5.0-1.0 20.0 22.8 24.8 1.0 5.0 1.0 0.2 -

ステンレススプリングチューブ RoHS対応品030
特徴
●ステンレス丸線材を密巻きスプリング状に巻いた物。一度に数本持ちで巻き、超フレキシブルなワイヤガイドとなります。引張荷重に強く、とくに医療用・工業用内視鏡のワイヤーアウターガイドに適しています。

使用例:
医療用、工業用内視鏡のワイヤーアウターガイド
ステンレススプリングチューブ図面
材質:
ステンレス
ステンレススプリングチューブ
ステンレススプリングチューブ
ステンレススプリングチューブ
ステンレススプリングチューブ[単位mm]
型式 内径d 外径D 持ち数
SP-0.6-1.0-5 0.6φ 1.0φ 5
SP-1.0-1.4-5 1.0 1.4 5
SP-1.5-1.9-5 1.5 1.9 5
SP-10-14-5 10.0 14.0 5
注:最大内径Φ20ぐらいまで。受注生産品、任意の寸法で製作可。1本の長さはお問い合わせ下さい
