■ステンレスボールバルブ(800)(ボールバルブ(ステンレス)) 244
特徴:
●2ピースボディ・フルポートです。
●ロストワックスによる精密鋳鋼品です。
●ハンドルロック機構を取り付けることができます。
(ロット対応でのオプション)
●低価格で高性能です。
●常温での最高使用圧力5MPa。
●200℃以下の蒸気での最高使用圧力1MPa。
AR150

NO. 部品名 材料 数量
1 ボディー SCS14 1
2 エンドキャップ SCS14 1
3 ボール SUS316 1
4 ボールシート PTFE 2
5 ステム SUS316 1
6 ガスケット PTFE 1
7 スラストワッシャ PTFE 1
8 グランドパッキン PTFE 1
9 パッキン押さえ SUS304 1
10 六角ナット SUS304 1
11 バネ座金 SUS304 1
12 ハンドル SUS304 1
13 ロックプレート SUS304 1
備考
(1)PTFEは、グラスファイバー入り強化品です。
(2)ハンドルはPVCスリーブ付きです。
(3)ロック機構はロット対応でのオプションとなります。

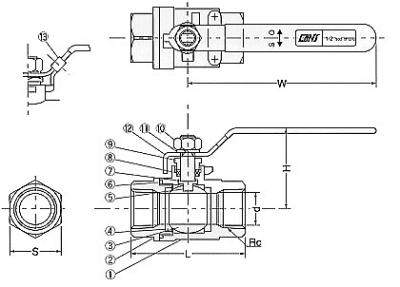

ステンレスボールバルブ(800)
コード - d mm L mm R PT S mm H mm W mm 重さkg
244-2384-01 1/2 15 68 1/2 26 52 100 0.35
244-2384-02 3/4 20 77 3/4 32 58 120 0.50
244-2384-03 1 25 90 1 40 70 150 0.82
244-2384-04 1-1/4 32 102 1-1/4 50 76 150 1.30
244-2384-05 1-1/2 38 111 1-1/2 55 83 165 1.85
244-2384-06 2 50 125 2 70 90 165 2.83

■ステンレスボールバルブ(600)(ボールバルブ(ステンレス)) 244
特徴:
●1ピースボディ・フルポートです。
●ロストワックスによる精密鋳鋼品です。
●低価格で高性能です。
●常温での最高使用圧力4MPa。
●200℃以下の蒸気での最高使用圧力1MPa。
AR150
NO. 部品名 材料 数量
1 ボディー SCS14 1
2 ジスク押さえ SCS14 1
3 ボール SUS316 1
4 ボールシート PTFE 2
5 ステム SUS316 1
6 パッキン PTFE 1
7 スラストワッシャ PTFE 1
8 グランドパッキン PTFE 1
9 パッキン押さえ SUS304 1
10 六角ナット SUS304 1
11 バネ座金 SUS304 1
12 ハンドル SUS304 1
13 ロックプレート SUS304 1
備考
(1)PTFEは、グラスファイバー入り強化品です。
(2)ハンドルはPVCスリーブ付きです。
(3)ロック機構はロット対応でのオプションとなります。

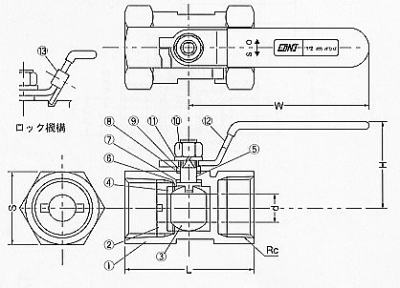

ステンレスボールバルブ(600)
コード - d mm L mm R PT S mm H mm W mm 重さkg
244-2385-01 1/4 5 39 1/4 17 26 62 0.07
244-2385-02 3/8 7 44 3/8 21 30 68 0.10
244-2385-03 1/2 9.2 57 1/2 25 40 80 0.18
244-2385-04 3/4 12.5 59 3/4 32 43 80 0.26
244-2385-05 1 16 71 1 38 48 100 0.42
244-2385-06 1-1/4 20 78 1-1/4 49 53 100 0.70
244-2385-07 1-1/2 24.5 83 1-1/2 53 65 133 0.85
244-2385-08 2 32 100 2 65 72 133 1.40
