| ■ロックリング回転式ルアーコネクター ビニール･シリコン･タイゴンなど軟質チューブ用 |
237/106/244 |
 |
●注射筒、注射針に使用される共通規格ルアーテーパー付きのコネクターです。
●各接続口の形状についてメスルアー型をF、オスルアー型をSと表示しています。
各形状の接続応用は下記の使用例を参照してください。

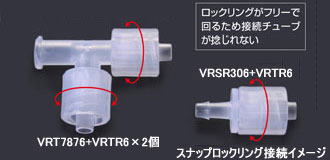

●接続口形状Sに別売のスナップロックリングを差し込むとオスルアーロック型の口が作れ、メス側(F)を捻らずにリングを
回転させるだけで、ロックのかかった状態にオス･メスの接続ができます。仮にF側に既にチューブを繋いであっても
捻れることはありません。
●ポリプロピレン(PP)製でオートクレーブ減菌(+121℃)可能。
|
|
| |
|
 |
 |
| |
|
 |
 |
| |
 |
|
| 型式 |
品 名 |
接続口形状 |
サイズ(mm) |
入数 |
|

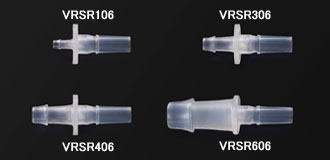

VRSR106
|
オスルアーコネクター
(内径1.5mmチューブ用)
|
チューブ-S |
10φ×20 |
10個 |
|
VRSR206
|
オスルアーコネクター
(内径2.5mmチューブ用)
|
チューブ-S |
10φ×21 |
|
VRSR306
|
オスルアーコネクター
(内径3.0mmチューブ用)
|
チューブ-S |
10φ×23 |
|
VRSR406
|
オスルアーコネクター
(内径4.0mmチューブ用)
|
チューブ-S |
10φ×25 |
|
VRSR506
|
オスルアーコネクター
(内径5.0mmチューブ用)
|
チューブ-S |
10φ×27 |
|
VRSR606
|
オスルアーコネクター
(内径6.5mmチューブ用)
|
チューブ-S |
10φ×31 |
|
VRSCR6
|
両端オスルアーカップリング
|
S――S
|
10φ×28 |
|

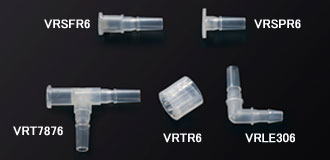

VRT8786
|
T型ルアーコネクター
|
F S
F |
31×15×7 |
5個 |
|
VRT7876
|
T型ルアーコネクター
|
F S
S |
31×27×7 |
|
VRLE6
|
L型ルアーコネクター
|
F
S |
22×15×7 |
|
VRLE306
|
L型ルアーコネクター
(内径3.0mmチューブ用)
|
チューブ
S |
22×18×6 |
|
VRTR6
|
スナップロックリング
|
―――― |
11φ×11 |
10個 |
VRSPR6 |
オスプラグ |
プラグ―S |
10×15L |

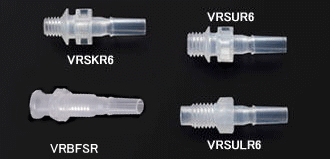

VRSKR6 |
10-32UNFオスネジ付きオスルアー |
10-32UNFオス-S |
9×26L |
VRSUR6 |
1/4-28UNFオスネジ付きオスルアー |
1/4-28UNFオス-S |
9×25L |
VRSULR6 |
1/4-28UNFオス長ネジ付きオスルアー |
1/4-28UNFオス長-S |
9×27L |
VRBFSR |
メスルアーフィッティング隔壁コネクター
|
オスルアー⇔1/4-28UNF隔壁⇔メスルアー |
9×31L |
※取り消し線の製品は、現在生産中止品となっております。（2021年11月12日） |
|

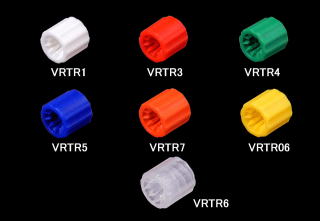

| ■スナップロックリング |
237 |
 |
| 型式 |
材質 |
サイズ(mm) |
VRTR1 |
白ナイロン |
φ11×11L |
VRTR3 |
赤ナイロン |
VRTR4 |
緑ナイロン |
VRTR5 |
青ナイロン |
VRTR7 |
黄ナイロン |
VRTR06 |
橙ナイロン |
| VRTR6 |
PP |
※取り消し線の製品は、現在生産中止品となっております。
（2021年2月15日） |
| |
|
 |
|
| |
|
 |
 |

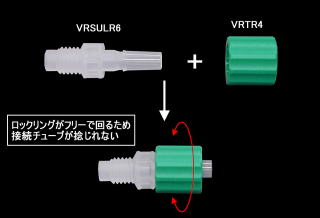

| 組立後 |
|
 |

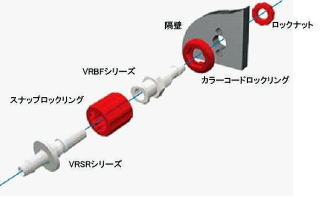

| コネクター、ナットやカラーコードロックリングの取付イメージ |
|
左図の組立後イメージ |
|
|
|
