| P970 |
|
|
| オムニフィット グリッパーフィッティング |
237/106/244 |
| |
|
|
| チューブ接続方法[タイプ5] |
| グリッパーフィッティングシステムの接続方法 |
|
1.
|
チューブの先端を細くします[タイプ3]および[タイプ4]参照)。 |
|
2.
|
細くしたチューブをヘッドナット、さらにグリッパーフェルールステンレス面側の穴に差込みます(図G参照)。 |
|
|
|
3.
|
チューブをフェルール一杯に押し込み(片手でフェルールを固定し、プライヤーなどで飛び出たチューブの先端を引っ張る)、できるだけチューブに対し直角に取り付け、最後にフェルールをチューブの周りで3〜4回回転させます。 |
|
4.
|
フェルールがチューブに完全固定された後、フェルール先に出ている余分なチューブをPTFE面に対して平行に切り落とします。この際PTFE面を傷つけないよう注意してください。以上で完了です(図H参照)。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
■オムニフィット グリッパーフィッティングシステム
・ 高圧接続に適した外径1/16"と1/8"のフッ素樹脂チューブ専用コネクターで、接続チューブサイズ用のヘッドナットとグリッパーフェルールを組み合わせて使用します。
・ チューブ先端にグリッパーフェルールを取り付け、ヘッドナットとともに1/4-28UNFメスまたはM6×1メスネジのフラットボトムポートに接続するだけで不活性な接続ができます。手締めでチューブ接続耐圧は一般的に6.8MPa。
・ チューブを固定するグリッパーフェルールはPTFE製ですが、接液面以外の外装はSUS316製です。
・ チューブを捻じらずにヘッドナットが接続でき、ヘッド部の形状は3種類あります。
・ オールポリプロピレン(PP)製ヘッドナットは全10色あり、流路のカラーコード化に便利です。他にオールETFE製とオールPEEK製があります。
・ PP製とETFE製ヘッドナットはドライバーで強くネジ締めする場合用のチューブ退避溝付き。
・ 別売UNFネジ用カップリングを使えば、デッドボリューム無しでチューブが接続できます。
・ ヘッドナットの材質(ネジ規格)：全長×ネジ部長×ヘッド部径(mm)
PP製ヘッドナット(1/4-28UNFオス)：18×12×10
ETFE製ヘッドナット(1/4-28UNFオス)：18×12×10
PEEK製ヘッドナット(1/4-28UNFオス)：17×9×10
PEEK製ヘッドナット小(1/4-28UNFオス)：17×8×7
PEEK製ヘッドナット(M6×1オス)：16×8×10 |
|
|
|
 |
|

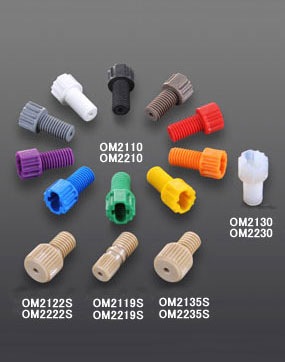

●外径1/16"チューブ用ヘッドナット
| コード番号 |
品名(ネジ規格) |
入数 |
OM2110
※1
下記参照 |
1/16"PPヘッドナット10色Mix(1/4-28UNFオス)
黒･茶･赤･橙･黄･緑･青･紫･灰･白色の10色で、
色指定も可能 |
10個 |
| OM2130 |
1/16"ETFEヘッドナット(1/4-28UNFオス) |
10個 |
OM2122S |
1/16"PEEKヘッドナット(1/4-28UNFオス) |
1個 |
OM2119S |
1/16"PEEKヘッドナット小(1/4-28UNFオス) |
11個 |
OM2135S |
1/16"PEEKヘッドナット(M6×1オス) |
1個 |
※斜線の製品は現在、生産中止品となっております。（2020年2月27日）
※1. OM2110は各色及びMIXを表しておりましたが、下記の通り各色設定いたしました。
| コード番号 |
品 名 |
| OM2100 |
オムニフィット 1/16PPナット(UNF)黒
|
| OM2101 |
オムニフィット 1/16PPナット(UNF)茶 |
| OM2102 |
オムニフィット 1/16PPナット(UNF)赤
|
| OM2103 |
オムニフィット 1/16PPナット(UNF)橙
|
| OM2104 |
オムニフィット 1/16PPナット(UNF)黄 |
| OM2105 |
オムニフィット 1/16PPナット(UNF)緑 |
| OM2106 |
オムニフィット 1/16PPナット(UNF)青 |
| OM2107 |
オムニフィット 1/16PPナット(UNF)紫 |
| OM2108 |
オムニフィット 1/16PPナット(UNF)灰 |
| OM2109 |
オムニフィット 1/16PPナット(UNF)白 |
| OM2110 |
オムニフィット 1/16PPナット(UNF)MIX |
|
|
|
|
| |
|
●外径1/8"チューブ用ヘッドナット
| コード番号 |
品名(ネジ規格) |
入数 |
OM2210
※1
下記参照 |
1/8"PPヘッドナット10色Mix(1/4-28UNFオス)
黒･茶･赤･橙･黄･緑･青･紫･灰･白色の10色で、
色指定も可能 |
10個 |
| OM2230 |
1/8"ETFEヘッドナット(1/4-28UNFオス) |
10個 |
OM2222S |
1/8"PEEKヘッドナット(1/4-28UNFオス) |
1個 |
OM2219S |
1/8"PEEKヘッドナット小(1/4-28UNFオス) |
1個 |
OM2235S |
1/8"PEEKヘッドナット(M6×1オス) |
1個 |
※斜線の製品は現在、生産中止品となっております。（2020年2月27日）
※1. OM2210は各色及びMIXを表しておりましたが、下記の通り各色設定いたしました。
| コード番号 |
品 名 |
| OM2200 |
オムニフィット 1/8PPナット(UNF)黒
|
| OM2201 |
オムニフィット 1/8PPナット(UNF)茶 |
| OM2202 |
オムニフィット 1/8PPナット(UNF)赤
|
| OM2203 |
オムニフィット 1/8PPナット(UNF)橙
|
| OM2204 |
オムニフィット 1/8PPナット(UNF)黄 |
| OM2205 |
オムニフィット 1/8PPナット(UNF)緑 |
| OM2206 |
オムニフィット 1/8PPナット(UNF)青 |
| OM2207 |
オムニフィット 1/8PPナット(UNF)紫 |
| OM2208 |
オムニフィット 1/8PPナット(UNF)灰 |
| OM2209 |
オムニフィット 1/8PPナット(UNF)白 |
| OM2210 |
オムニフィット 1/8PPナット(UNF)MIX |
|
|
|
●グリッパーフェルール
・ 10個入の袋単位の販売です。
| コード番号 |
品名(ネジ規格) |
サイズ(mm) |
| OM2310 |
1/16"ヘッドナット用(1/4-28UNF) |
φ5.0×2.9L |
| OM2313 |
1/16"ヘッドナット用(M6×1) |
φ4.6×2.9L |
| OM2312 |
1/8"ヘッドナット用(1/4-28UNF) |
φ5.0×2.9L |
| OM2314 |
1/8"ヘッドナット用(M6×1) |
φ4.6×2.9L |
| DAFTK16 |
1/16"ヘッドナット用(1/4-28UNF・M6×1共通) |
φ4.9×3.1L |
| DAFTK32 |
1/8"ヘッドナット用(1/4-28UNF・M6×1共通) |
φ4.9×3.2L |
|
|
|
| |
|
|
※ＲｏＨｓ対応に関してはお問い合わせください。
