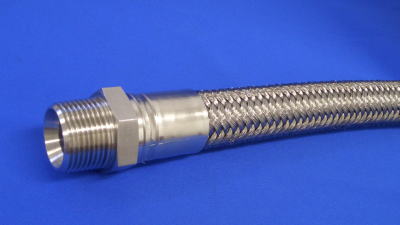

静電防止超高圧ホース
371
Sシリーズ
■特長
内面に静電気防止タイプのテフロンチューブを使用した静電防止タイプの超高圧ホースです。工場の配管や静電気対策等が必要な所に使用頂けます。
米国SAE規格100R8及び100R9の条件をクリアーしております。

■お問い合わせ方法
ご要望の両端金具型式、材質、全長、本数をお知らせください。

例:S-04 両端:No.1 SUS 長さ:1500mm 本数:1本など。


補強層:SUS304ワイヤーユニブレード
連続使用温度範囲:-54℃〜+204℃
呼称 内径
(mm)
外径
(mm)
最高
使用圧力
室温(MPa)
最低
破壊圧力
室温(MPa)
最高
使用圧力
204℃(MPa)
最低
破壊圧力
204℃(MPa)
最小
曲げ半径
(mm)
重量
(g/m)
S-04 5.6 9.9 34.5 110 20.7 82.8 40 150
S-06 7.8 12.4 34.5 110 20.7 82.8 65 240
S-08 10.2 15.6 34.5 110 20.7 82.8 75 350
S-12 15.7 25.1 34.5 110 20.7 82.8 100 980
S-16 22 32.3 34.5 110 20.7 62 130 1500
S-20 28.4 42.2 34.5 110 20.7 62 300 2700
S-24 35 48.3 27.5 82.8 20.7 62 360 2,800

米国SAE規格100R8及び100R9の条件をクリアーしております。
全て静電防止タイプになっております。
 ・ ホース金具 Sシリーズ用

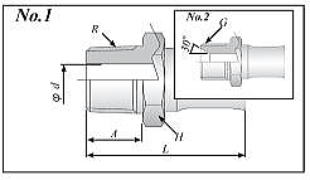

No.1・No.2金具  材質:鉄/ステンレス
ホース呼称 ネジR・G A d H L
S-04 1/4 13 3.9 17 40
S-06 3/8 15 7.0 19 45
S-08 1/2 18 9.5 24 52
S-12 3/4 20 14.5 30 62
S-16 1 23 20.0 38 72
S-20 1 1/4 25 24.5 46 84
S-24 1 1/2 26 30.0 55 91
(No.2金具は受注生産品です)

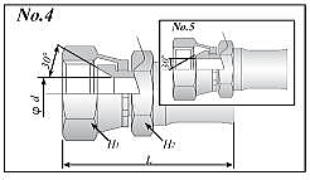

No.4・No.5金具  材質:鉄/ステンレス
ホース呼称 ネジG d H1 H2 L
S-04 1/4 4.0 19 17 42
S-06 3/8 7.0 22 19 47
S-08 1/2 9.5 27 22 51
S-12 3/4 14.5 36 30 60
S-16 1 20.0 41 38 70
S-20 1 1/4 24.5 50 46 81
S-24 1 1/2 30.0 60 55 90
(No.5金具は受注生産品です)
