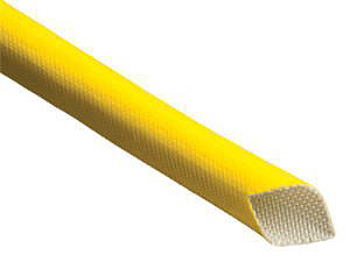

アクリルグラススリーブ耐熱155℃
（Aタイプ/7000V＆Cタイプ/2500V）
674

■ 特長
・ アクリルグラススリーブは熱処理され強固に編組されたファイバーグラスのスリーブで、絶縁アクリル樹脂で
コーティングされています。機械的強度、耐久性に優れ屈曲に対しても絶縁強度を保持します。
リレー、無線回路、トランス等のアプリケーション、モーターのリード／クロスオーバー保護に使用されています。
酸や溶剤に対しても耐性を持っています。
 最大使用可能電圧 (参考値)
   Aタイプ ：7000V
   Cタイプ ：2500V

 使用温度範囲 ：−２５〜１５５℃

※お問い合わせ方法
 ご要望の型式、色、数量をご指定ください。

 例　H674-AGAG24 152.4　黒

＜規格＞
   UL規格
   Aタイプ（7000V）：Mil-1-3190/3

○寸法表　H674-AGAG&AGCG
型式 内径(mm) 色 梱包
Aタイプ（7000V) Cタイプ（2500V) 　大巻（m) 　小巻（m)
H674-AGAG.24 H674-AGCG.24 0.6 ﾅﾁｭﾗﾙ　黄　赤　黒 152.4m 76.2m
H674-AGAG.22 H674-AGCG.22 0.7
H674-AGAG.20 H674-AGCG.20 0.9
H674-AGAG.18 H674-AGCG.18 1.1
H674-AGAG.16 H674-AGCG.16 1.3
H674-AGAG.14 H674-AGCG.14 1.7
H674-AGAG.12 H674-AGCG.12 2.2 76.2m 30.5m
H674-AGAG.11 H674-AGCG.11 2.4
H674-AGAG.10 H674-AGCG.10 2.7
H674-AGAG.09 H674-AGCG.09 3
H674-AGAG.08 H674-AGCG.08 3.4
H674-AGAG.07 H674-AGCG.07 3.8
H674-AGAG.06 H674-AGCG.06 4.2
H674-AGAG.05 H674-AGCG.05 4.7
H674-AGAG.04 H674-AGCG.04 5.3
H674-AGAG.03 H674-AGCG.03 5.9 赤　黒
H674-AGAG.02 H674-AGCG.02 6.7 ﾅﾁｭﾗﾙ　黄　赤　黒
H674-AGAG.01 H674-AGCG.01 7.5 30.5m 15.2m
H674-AGAG.00 H674-AGCG.00 8.4
H674-AGA.0.38 H674-AGC.0.38 9.5
H674-AGA.0.44 H674-AGC.0.44 11.1
H674-AGA.0.50 H674-AGC.0.50 12.7
H674-AGA.0.63 H674-AGC.0.63 15.9
H674-AGA.0.75 H674-AGC.0.75 19.1
H674-AGA.0.88 H674-AGC.0.88 22.2
H674-AGA.1.00 H674-AGC.1.00 25.4

※ 最低販売数量は変更がある場合がありますので都度、お問い合わせください。

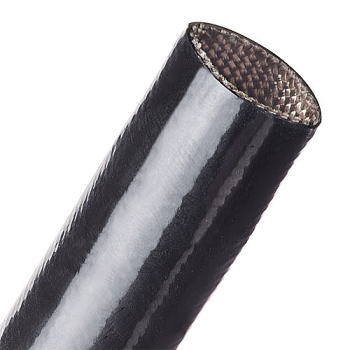

ビニールグラススリーブ
耐熱130℃（Aタイプ/8000V＆Cタイプ/2500V）
674
　
■ 特長
・ ビニリーコートスリーブは熱処理され強固に編組されたスリーブで、しっかりと接着された
可塑化ポリ塩化ビニールフィルムでコーティングされています。
機械的強度、耐久性に優れ、屈曲に対して絶縁強度を保持します。
トランス、モーター、ジェネレーター、抵抗リードｎおける付加絶縁の為に使用されたり電気回路において
半田付けを可能にする為に使用されます。
酸や溶剤に対して高い耐性を持ちます。このビニール化合物は優れた耐摩耗性とカットスルーに対する抵抗を
保持し続けながら１３０℃での連続オペレーションに耐えるように設計されています。
 最大使用可能電圧 (参考値)
   Aタイプ ：8000V
   Cタイプ ：2500V

 使用温度範囲 ：〜１３０℃

※お問い合わせ方法
 ご要望の型式、色、数量をご指定ください。

 例　H674-AGVG24 152.4　黒


　＜規格＞
   Aタイプ（8000V） ：Mil-1-003190/2
○寸法表　H674-VGAG&VGCG
型式 内径(mm) 色 梱包
Aタイプ
（8000V）		 Cタイプ
（2500V)		 　大巻（m) 　小巻（m)
H674-VGAG.24 H674-VGCG.24 0.5 白　黄　緑　青　黒 152.4m 76.2m
H674-VGAG.22 H674-VGCG.22 0.6
H674-VGAG.20 H674-VGCG.20 0.8
H674-VGAG.18 H674-VGCG.18 1
H674-VGAG.17 H674-VGCG.17 1.1
H674-VGAG.16 H674-VGCG.16 1.3
H674-VGAG.15 H674-VGCG.15 1.4
H674-VGAG.14 H674-VGCG.14 1.6
H674-VGAG.13 H674-VGCG.13 1.8 76.2m 30.5m
H674-VGAG.12 H674-VGCG.12 2.1
H674-VGAG.11 H674-VGCG.11 2.3
H674-VGAG.10 H674-VGCG.10 2.6
H674-VGAG.09 H674-VGCG.09 2.9
H674-VGAG.08 H674-VGCG.08 3.3
H674-VGAG.07 H674-VGCG.07 3.7
H674-VGAG.06 H674-VGCG.06 4.1
H674-VGAG.05 H674-VGCG.05 4.6
H674-VGAG.04 H674-VGCG.04 5.2
H674-VGAG.03 H674-VGCG.03 5.8
H674-VGAG.02 H674-VGCG.02 6.6
H674-VGAG.01 H674-VGCG.01 7.3 30.5m 15.2m
H674-VGAG.00 H674-VGCG.00 8.3
H674-VGA.0.38 H674-VGC.0.38 9.5
H674-VGA.0.44 H674-VGC.0.44 11.1
H674-VGA.0.50 H674-VGC.0.50 12.7
H674-VGA.0.63 H674-VGC.0.63 15.9 白　黄　黒
H674-VGA.0.75 H674-VGC.0.75 19.1
H674-VGA.0.88 H674-VGC.0.88 22.2
H674-VGA.1.00 H674-VGC.1.00 25.4

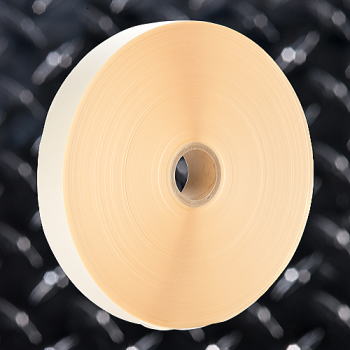

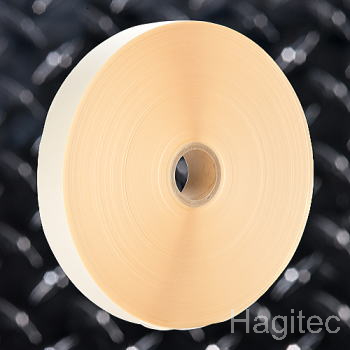

ホットメルト接着テープ（熱収縮接着テープ）
674



■ 特長
・ ホットメルト接着テープは熱収縮接着テープです。
ポリオレフィン、ＰＥＴ、ＰＶＣ、銅、アルミニウム、およびナイロンとの接着性に優れ、非常に柔軟性があり、
アプリケーションに合わせてカットする事が出来ます。
防水、通風防止など、しっかりとした密封性を保ちたい場合に利用可能です。
ハロゲンフリーです。

 使用温度 ：-55〜110℃

 材質 ：ポリアミド系ホットメルト

○寸法表　H674-HFA2.00
型式 幅 肉厚(mm) 梱包巻き/m
H674-HFA2.00CL 大巻 50mm 0.3mm 30.48m
H674-HFA2.00CL 小巻 7.62m
