流体用フレキシブルメタルホース

(保護フレキ+樹脂ホース)/完全受注製作品
826
●特長
金属製フレキシブルチューブの中に樹脂ホースを挿入。
浄水、液体などを流せる樹脂ホースと丈夫な金属フレキの両方の利点を生かしたホースです。
中に挿入できるチューブ、ホースは軟質PVCやシリコンチューブ等がありますが、別途ご相談ください。

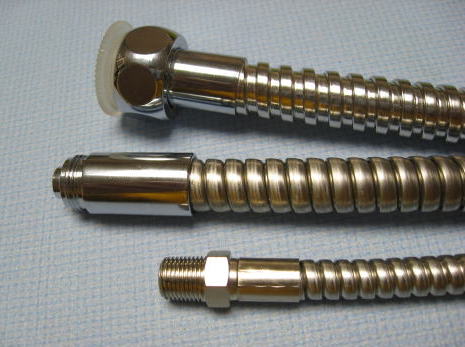

 【使用例】
〇形状保持タイプ   〇柔軟タイプ(HGSIL-A15)
・インターロックタイプを使用   ・セミインターロックタイプを使用
・HGILT-A8は、工作機械の注油ノズルとして利用されています   ・キッチンや洗面の引出し水栓に利用されています
・また製造ラインのスプレーノズルとして利用されています   ・シャワーホースとして利用されています
・HGILT-A10は、浄水器、整水器のフレキノズルに利用されて   ・食品機械の稼働部などにも利用されています
  います


 【仕様例】
形状保持タイプ:HGILT-A8
 最小内径 4.0mm
 チューブ外径 8.5mm
 全長 200mm〜 1000mm
 耐圧 0.5Mpa/参考値
 最高使用温度 40℃/参考値
 内側チューブ材質 DKチューブ(アルミ+HDPE)
柔軟タイプ:HGSIL-A15
 内径 8.5mm
 外径 15.8mm
 全長 300mm〜2000mm
 耐圧 0.5Mpa/参考値
 最高使用温度 70℃/参考値
 内側ホース 食品用塩ビチューブ
形状保持タイプ:HGILT-A10
 最小内径 6.5mm
 チューブ外径 12.5mm
 全長 200mm〜1000mm
 耐圧 0.5Mpa/参考値
 最高使用温度 70℃/参考値
 内側ホース 食品用塩ビチューブ

●お問い合わせ方法

内径と中に挿入するホースの材質、保護フレキのタイプ(形状保持or柔軟)、長さ、本数と、両端の金具の材質、形状、
寸法等をマンガ図等でおしらせください。

<例> シリコンチューブ 内径:φ4 保護フレキ:形状保持 L=1000o 10本
   両端金具 真鍮 R1/4 形状問わず等。

フレキを使用したクーラントノズルはこちら ⇒ Sノズル(クーラントノズル)
