ミニマル継ぎ手  312

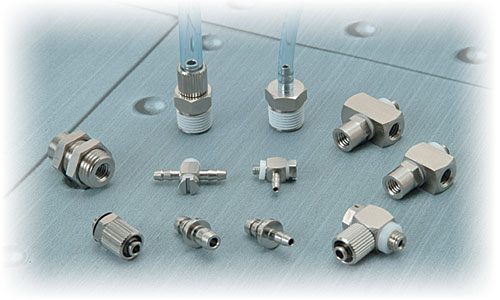

 ミニマル継手イメージ
特 長


一般空気圧配管用の超小型竹の子継手です。

真空用チューブとの組合せにより、真空発生器の配管に最適です。

小型機器や、省スペースの細かい配管に使用できます。
新たに締付けタイプをラインナップ。締付けタイプは手締めによるチューブの締付けが可能です。

仕 様

■バーブタイプ
 使用流体
空気
 最高使用圧力
0.5MPa
真空用チューブ使用時:0.3MPa
 使用真空圧力
-100kPa
 使用温度範囲
0〜50℃

■締付タイプ・メネジタイプ
 使用流体
空気
 最高使用圧力
1.0MPa
真空用チューブ使用時:0.3MPa
 使用真空圧力
-100kPa
 使用温度範囲
0〜50℃

注意事項詳細

 構造図
 構造図(ミニマルユニバーサルエルボタイプ:LHの場合)

構造図
1.金属本体 黄銅+無電解ニッケルメッキ
(M3ネジの場合:ステンレスもしくは快削鋼+無電解ニッケルメッキ)
2.ガスケット ポリアセタール
 構造図(締付タイプユニバーサルエルボタイプ:LHNの場合)

構造図
1.金属本体 黄銅+無電解ニッケルメッキ
(M3ネジの場合:ステンレスもしくは快削鋼+無電解ニッケルメッキ)
2.ガスケット ポリアセタール
3.袋ナット 黄銅+無電解ニッケルメッキ
 注文形式(例)

L
C
-
0425
-
M5
1
2
3
4
1.ミニマル継手
2.形状
3.チューブサイズ・ネジサイズ
■チューブサイズ場合
記 号
0320
0425
0535
0640
外径(mm)
φ3
φ4
φ5
φ6
内径(mm)
φ2
φ2.5
φ3
φ4
■ネジサイズの場合(LN(ニップル)のみ)
記 号
M3
M5
サイズ(mm)
M3×0.5
M5×0.8
■ネジサイズの場合(メネジ)
記 号
FM3
FM5
サイズ(mm)
M3×0.5
M5×0.8
4.取付ネジサイズ
ネジサイズ
メートルネジ(mm)
管用テーパーネジ
記 号
M3
M5
M6
01
サイズ
M3×0.5
M5×0.8
M6×1
R1/8

ご希望の形状を選択してください。寸法図がご覧になれます。

 ネジ⇔チューブの接続
LC
LC
ミニマルストレート
LH
LH
ミニマル
ユニバーサルエルボ
LB
LB
ミニマルティー


ネジ⇔チューブの接続(締付タイプ)
LCN
LCN
締付ストレート
LHN
LHN
締付
ユニバーサルエルボ

ネジ⇔ネジの接続
LH-F
LH
ユニバーサルエルボ
LB-F
LB
ユニバーサルティー
LD
LD
ユニバーサル
ブランチティー
LZ
LZ
ユニバーサルクロス
LLC
LLC
延長継手
LL
LL
ユニオンエルボ
LE
LE
ユニオンティー
LU-F
LU
カップリング
LM
LM
隔壁ユニオン
LN
LN
ニップル

チューブ⇔チューブの接続
LU
LU
ミニマルニップル
LG
LG
ミニマル
違径ニップル


止め栓
LP
LP
プラグ


その他
LS
LS
チューブクランプ
スリーブ
