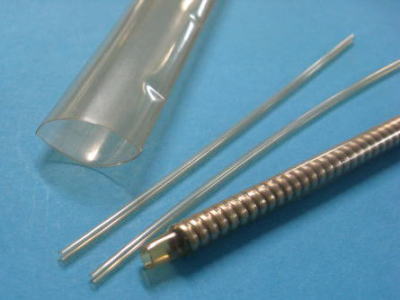

| ■PEEK熱収縮チューブ |
203 |
特徴：
●PEEKは、驚異的な強度と耐熱特性を備えた高性能加工ポリマーです。
●軽量性が重視される航空宇宙などの応用分野で、金属に代わる素材として普及しています。
●耐放射線性があり、ワイヤーケーブルなどの被覆にも使用されています。生物学的安全テストUSP Class VIに合格しています。また着色加工が可能です。
色：淡黄褐色
*着色も可能です。 |
仕様：
連続使用温度：240℃
収縮温度：329～385℃
1本長：1.2ｍ |
|
 |
| フッ素樹脂との特性比 |
| 項目 |
フッ素樹脂PTFE |
PEEK |
| 物理的 特性 |
比重 |
2.14～2.20 |
1.3 |
| 融点 |
327℃ |
334℃ |
| 引張強度 |
27～35MPa |
97MPa |
| 伸長率 |
200～400％ |
50% |
| 摩擦係数 |
0.1 |
0.3～0.5 |
| 曲げ弾性率 |
550MPa |
4000MPa |
| 圧縮強度 |
12MPa |
118MPa |
| 電気的・熱的特性 |
体積固有抵抗 |
>10 |
10 |
| 絶縁破壊電圧 |
19KV/㎜ |
19KV/㎜ |
| 誘電率1MHz |
<2.1 |
3.4 |
| 燃焼性 |
V-0 |
V-0 |
| 限界酸素指数 |
>95 |
35 |
| 吸水率 |
<0.01 |
0.14 |
*参考値です。
| 型式 |
収縮前内径
(㎜) |
収縮後内径
(㎜) |
収縮後肉厚
/最小値
(㎜) |
収縮後肉厚
/標準値
(㎜) |
収縮後肉厚
/最大値
(㎜) |
| PEEK AWG-17 1.4:1HS |
0.97 |
0.69 |
0.127 |
0.178 |
0.229 |
| PEEK AWG-16 1.4:1HS |
1.14 |
0.81 |
| PEEK AWG-15 1.4:1HS |
1.4 |
0.99 |
| PEEK AWG-14 1.4:1HS |
2.16 |
1.52 |
| PEEK AWG-13 1.4:1HS |
2.34 |
1.65 |
| PEEK AWG-12 1.4:1HS |
2.57 |
1.83 |
| PEEK AWG-11 1.4:1HS |
2.84 |
2.03 |
| PEEK AWG-10 1.4:1HS |
3.18 |
2.26 |
| PEEK AWG-9 1.4:1HS |
3.48 |
2.49 |
| PEEK AWG-8 1.4:1HS |
4.06 |
2.9 |
| PEEK AWG-7 1.4:1HS |
4.42 |
3.15 |
| PEEK AWG-6 1.4:1HS |
5.08 |
3.63 |
| PEEK AWG-5 1.4:1HS |
5.61 |
4.01 |
| PEEK AWG-4 1.4:1HS |
6.4 |
4.57 |
| PEEK AWG-3 1.4:1HS |
7.04 |
5.03 |
| PEEK AWG-2 1.4:1HS |
8.03 |
5.74 |
| PEEK AWG-1 1.4:1HS |
8.86 |
6.32 |
| PEEK AWG-0 1.4:1HS |
9.96 |
7.11 |
※販売単位：お問い合わせください。
|
※zeus製
