Multi-Mountシリーズ(1/8"&1/4"フロー) 244

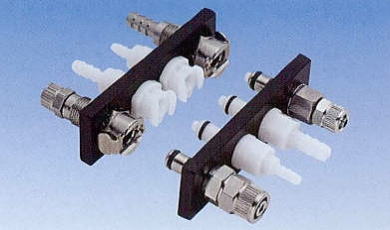

マルチマウント・力ップリングは、3本から5本のラインを簡単に、しかも瞬時に着脱します。フローは、1/8"と1/4"の2種類があり、材質は、アセタールとクロームメッキ真鍮の2種類があります。
マルチマウント・カップリングには、誤接続を防止する設計を採用しているため、誰でも確実に操作できます。

※1/8"フロー力ップリングと1/4"フローカップリングとは接続できません。
 特　　長

● 3〜5本までのラインを接続 ：短時間で、効率のよい操作
● 流路の分離 ：個々のラインが独立
● 誤接続を防止する設計 ：接続ミスがない
● アセタールまたはクロームメッキ真ちゅう ：用途にあわせて選択可能


用途


・各種冷却水
・ロボット
・培養器
・マシニングセンター用冷却液
・ポンプ用マニホールド
・包装機器

■ 仕   様
材         質 本体およびバルブ ：アセタール、クロームメッキ真ちゅう
  ラッチ ：ステンレス
  バルブスプリング ：SUS316
  外部スプリングおよびピン ：ステンレス
Oリング ：NBR
  マルチマウント・プレート ：アルミニウム(黒アルマイト加工処理)
使  用  圧  力 真空〜アセタール＝1.67Mpa/カップリング数
真鍮＝3.4Mpa/カップリング数
使用温度範囲 -40℃〜82℃
適合チューブ 内径3.2mm〜9.5mm(1/8インチ〜3/8インチ)
外径4.0mm〜9.5mm(5/32インチ〜3/8インチ)
※注意： 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

寸法図   ＝最大径（エルボはストレート部の幅（mm）
＝全長（mm）
＝エルボ半径（mm）

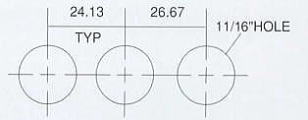

マルチプルマウントプレートの取付間隔
 MMシリーズ　1/8"フロー
   LMシリーズ　1/4"フロー
取付けプレート上の片端の孔間隔は、誤接続防止のため、他孔間隔より長く取ってあります。

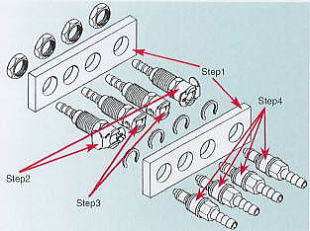

 マルチマウントの選定には4つのステップが必要です。
Step1： 3、4、5個のいずれかの穴数のマルチマウントプレートをご指定下さい。
Step2： 両サイドの2穴には標準パネルマウントカップリングボディが必要です。(1/8"フローはMC、PMC、1/4"フローはLC、PLC)
Step3： 内側に穴に取り付けるボディはマルチマウント・ボディの中からお選び下さい。(フロータイプにご注意下さい)
Step4： 使用するインサートは全てマルチマウント・インサートよりお選び下さい。(フロータイプにご注意下さい)
※フロータイプが異なると接続できません。
※マルチ・マウントインサー卜は厚さ1/4"のプレートに
   取り付けられるように設計されています。

マルチマウント・プレート
リテーナー・リング

カップリングシリーズ 型式
MC/PMC 101700
LC/PLC 278100
●100個単位の販売です。
取付穴数 フローサイズ
（ｉｎ）		 型式 全長（mm）
3 1/8 CP103 66.1
3 1/4 LCP103 76.2
4 1/8 CP104 85.1
4 1/4 LCP104 85.1
5 1/8 CP105  104.2
5 1/4 LCP105 124.5
●10個単位の販売です。（LCP103、LCP104を除く。）

マルチマウント・ボディ
  硬質チューブ用フェルールレスPTF接続
チューブサイズ   フロー
サイズ		 アセタール
内径×外径
（ｉｎ）		 内径×外径
（mm）		 （ｉｎ） 弁無し型式 弁付き型式
0.17×1/4 4.3×6.4 1/8 PMM1204 PMMD1204 18.3 43.7
0.17×1/4 4.3×6.4 1/4 PLM12004 PLMD12004 23.9 46.3
1/4×3/8 6.4×9.5 1/4 PLM12006 PLMD12006 23.9 49.6
●10個単位の販売です。（PLMD12004を除く。）
   （PMMD1204を除き、50個未満は要チャージ料）

  軟質チューブ用タケノコ接続（ホースバーブ）
チューブサイズ   フロー
サイズ		 アセタール
内径（ｉｎ） 内径（mm） （ｉｎ） 弁無し型式 弁付き型式
1/8 3.2 1/8 PMM1602 PMMD1602 18.3 42.0
3/16 4.8 1/8 PMM1603 PMMD1603 18.3 47.0
1/4 6.4 1/8 PMM1604 PMMD1604 18.3 47.0
1/4 6.4 1/4 PLM16004 PLMD16004 23.9 49.6
5/16 7.9 1/4 PLM16005 PLMD16005 23.9 49.6
3/8 9.5 1/4 PLM16006 PLMD16006 23.9 49.6
●10個単位の販売です。（PMM1602、PMMD1602、PLMD16006を除く。）
   （PMM1604、PMMD1604、PLM16004を除き、50個未満は要チャージ料）

  ネジ取付け（メスネジ）
ネジ規格 フローサイズ アセタール
ユニファイネジ （ｉｎ） 弁無し型式 弁付き型式
10-32UNF 1/8 PMM181032 PMMD181032 18.3 31.8
●10個単位の販売です。（50個未満は要チャージ料）


マルチマウント・インサート

  硬質チューブ用フェルールレスPTF接続
チューブサイズ   フロー
サイズ		 アセタール
内径×外径
（ｉｎ）		 内径×外径
（mm）		 （ｉｎ） 弁無し型式 弁付き型式
0.10×5/32 2.5×4.0 1/8 PMM20025 PMMD20025 14.8 47.3/49.8
0.17×1/4 4.3×6.4 1/8 PMM2004 PMMD2004 14.8 45.0/47.5
0.17×1/4 4.3×6.4 1/4 PLM20004 PLMD20004 18.3 53.4/56.7
1/4×3/8 6.4×9.5 1/4 PLM20006 PLMD20006 18.3 51.4/54.7
●10個単位の販売です。（PLM20004、PLMD20004を除く。）
   （PMM20025、PLM20006は、50個未満は要チャージ料）

  軟質チューブ用タケノコ接続（ホースバーブ）
チューブサイズ   フローサイズ アセタール
内径（ｉｎ） 内径（mm） （ｉｎ） 弁無し型式 弁付き型式
1/8 3.2 1/8 PMM2202 PMMD2202 14.3 47.5/50.1
3/16 4.8 1/8 PMM2203 PMMD2203 14.8 52.9/55.4
1/4 6.4 1/8 PMM2204 PMMD2204 14.8 46.5/49.1
1/4 6.4 1/4 PLM22004 PLMD22004 18.3 55.9/59.2
5/16 7.9 1/4 PLM22005 PLMD22005 18.3 55.9/59.2
3/8 9.5 1/4 PLM22006 PLMD22006 18.3 51.6/54.9
●10個単位の販売です。（PLM22004、PLM22005、PLM22006、PLMD22004、PLMD22006を除く。）
   （PMM2203、PMMD2203、PMM2204は50個未満は要チャージ料）

  エルボ硬質チューブ用フェルールレスPTF接続
チューブサイズ フロー
サイズ		 アセタール
内径×外径
（ｉｎ）		 内径×外径
（mm）		 （ｉｎ） 弁無し型式 弁付き型式
0.17×1/4 4.3×6.4 1/8 PMM2104 PMMD2104 13.5 35.9/38.4 19.6
●PMMD2104は10個単位の販売です。（50個未満は要チャージ料）
