LCシリーズ(1/4"フロー) 246 244
クロームメッキ真鍮

特長
LCシリーズ・カップリングはクロームメッキ真鍮製で、基本的な構造は1/4"フローPLCシリーズと同じです。
プラスチック製よりも耐圧性や耐久性を必要とする用途に最適です。
主要部品をステンレスで構成した高温環境用(Max.204℃)も製作可能です。
※使用するチューブについてはお問い合わせください。
使用圧力 真空〜1.75MPa
使用温度範囲 -40℃〜82℃
(204℃までの高温用もあり)
材質 主部品 クロームメッキ真鍮
ラッチ ステンレス
バルブ アセタール
バルブスプリング SUS316
外部スプリングおよびピン ステンレス
Oリング NBR
色調 クローム
高温環境用 バルブ:ステンレス
Oリング:フロロカーボン
適合チューブ 内径6.4mm(1/4")から9.5mm(3/8")
外径6.4mm(1/4")から9.5mm(3/8")
注意: この製品性能は、圧力、温度、薬品、操業環境などにより影響を受けることがあります。
お客様の使用環境で、この製品が適しているかどうかは、お客様自身がお確かめ下さい。

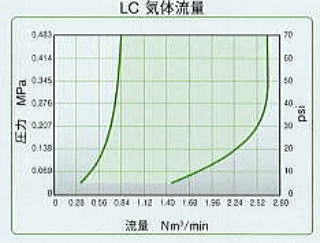

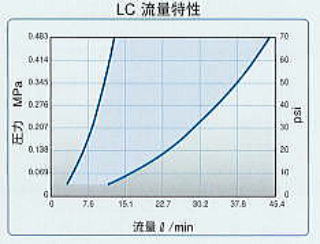

 図表データ
 ■LCシリーズ


カップリング・ボディ
ネジ取付け
おすネジ
弁無し
型式
弁付き
型式
インチネジ メートルネジ
LC10004 LCD10004 1/4"NPT -
LC10004BSPT LCD10004BSPT - 1/4"BSPT
LC10006 LCD10006 3/8"NPT -
LC10006BSPT LCD10006BSPT - 3/8"BSPT
パネル取付け
フェルールレス・ポリチューブ・フィッティング、PTF
弁無し
型式
弁付き
型式
チューブサイズ
内径×外径
(in)
内径×外径
(mm)
LC12004 LCD12004 0.17×1/4 4.3×6.4
LC12006 LCD12006 1/4×3/8 6.4×9.5
ホースバーブ
弁無し
型式
弁付き
型式
チューブサイズ
内径
(in)
内径
(mm)
LC16004 LCD16004 1/4 6.4
LC16005 LCD16005 5/16 7.9
LC16006 LCD16006 3/8 9.5
おすネジ
弁無し
型式
弁付き
型式
インチネジ
LC15004 LCD15004 1/4"NTP
インライン
フェルールレス・ポリチューブ・フィッティング、PTF
弁無し
型式
弁付き
型式
チューブサイズ
内径×外径
(in)
内径×外径
(mm)
LC13004 LCD13004 0.17×1/4 4.3×6.4
LC13006 LCD13006 1/4×3/8 6.4×9.5
ホースバーブ
弁無し
型式
弁付き
型式
チューブサイズ
内径
(in)
内径
(mm)
LC17004 LCD17004 1/4 6.4
LC17005 LCD17005 5/16 7.9
LC17006 LCD17006 3/8 9.5

カップリング・インサート
ネジ取付け
おすネジ
弁無し
型式
弁付き
型式
インチネジ メートルネジ
LC24004 LCD24004 1/4"NPT -
LC24004BSPT LCD24004BSPT - 1/4"BSPT
LC24006 LCD24006 3/8"NPT -
LC24006BSPT LCD24006BSPT - 3/8"BSPT
めすネジ
弁無し
型式
弁付き
型式
インチネジ メートルネジ
LC26004 LCD26004 1/4"NPT Female -
LC26004BSPF LCD26004BSPP - 1/4"BSPT Female
パネル取付け
フェルールレス・ポリチューブ・フィッティング、PTF
弁無し
型式
弁付き
型式
チューブサイズ
内径×外径
(in)
内径×外径
(mm)
LC40004 LCD40004 0.17×1/4 4.3×6.4
LC40006 LCD40006 1/4×3/8 6.4×9.5
ホースバーブ
弁無し
型式
弁付き
型式
チューブサイズ
内径
(in)
内径
(mm)
LC42004 LCD42004 1/4 6.4
LC42005 LCD42005 5/16 7.9
LC42006 LCD42006 3/8 9.5
インライン
フェルールレス・ポリチューブ・フィッティング、PTF
弁無し
型式
弁付き
型式
チューブサイズ
内径×外径
(in)
内径×外径
(mm)
LC20004 LCD20004 0.17×1/4 4.3×6.4
LC20006 LCD20006 1/4×3/8 6.4×9.5
ホースバーブ
弁無し
型式
弁付き
型式
チューブサイズ
内径
(in)
内径
(mm)
LC22004 LCD22004 1/4 6.4
LC22005 LCD22005 5/16 7.9
LC22006 LCD22006 3/8 9.5
エルボ
フェルールレス・ポリチューブ・フィッティング、PTF
弁無し
型式
弁付き
型式
チューブサイズ
内径×外径
(in)
内径×外径
(mm)
LC21004 LCD21004 0.17×1/4 4.3×6.4
LC21006 LCD21006 1/4×3/8 6.4×9.5
ホースバーブ
弁無し
型式
弁付き
型式
チューブサイズ
内径
(in)
内径
(mm)
LC23004 LCD23004 1/4 6.4
LC23006 LCD23006 3/8 9.5

ar194-195
