耐熱ケーブル保護スリーブ付き 真鍮製ケーブルグランド 007
スキンディヒト SR-SV-M
スキンディヒト SR-SV-M
スキンディヒト SR-SV-M
バイトン製のキンク防止スリーブを持つ、EN 50262に準拠したMネジサイズのケーブルグランド。
バイトン製スリーブは各種のオイル、溶剤、化学薬品に対して、高温条件下でも耐性を有しています。
ラップ社独自の技術で耐酸性を強化したバイトン材は、設備機械やタービン工場などに適しています。
最高温度165℃まで適応し、長期間の使用でも劣化がありません。
さらにケーブル保護スリーブは優れたシール性を発揮します。
大型の真鍮製クランプ部によって良好なストレインリリーフ効果が得られます。
耐腐食性に優れ、海水に対しても耐性を有しています。

認証
CE
製品名の例:SR-SV-M 20/11/7
20=取り付け部ネジサイズ M20
11=上部ネジサイズ PG11
7=シール内径
ノート
ロックナットはスキンディヒト SM-Mをご参照ください。
※バイトン(Viton® )はデュポン社の登録商標です。

材質 ボディ 真鍮、ニッケルメッキ
O-リング FKM
ケーブル保護スリーブ FKM
保護等級 IP 65
使用温度範囲  -15℃〜+165℃
特注仕様   取り付けネジが長いタイプも対応可

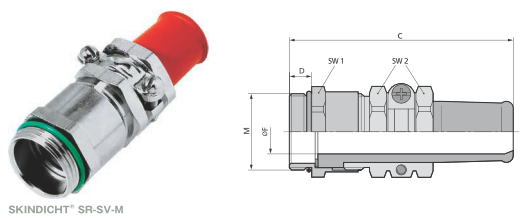

型式 タイプ
サイズ M
適合
ケーブル径
φF mm
最大
外径
mm
上部
ネジ
PG
適合レンチ
対辺長
SW1/2 mm
C mm D mm シール
内径
mm
梱包
数量
スキンディヒト SR-SV-M
52105820 20×1.5 5.5-7 28 11 22/20 56.0 6.0 7 25
52105830 20×1.5 7.5-9 28 11 22/20 56.0 6.0 9 25
52105840 20×1.5 7.5-9 32 13.5 22/22 61.5 6.0 9 25
52105850 20×1.5 8.5-11 32 13.5 22/22 61.5 6.0 11 25
52105860 20×1.5 10.5-13 32 13.5 22/22 61.5 6.0 13 25
52105870 20×1.5 11-13 35 16 24/24 66.5 6.0 13 10
52105880 20×1.5 12-15 35 16 24/24 66.5 6.0 15 10
52105890 25×1.5 13.5-15 40 21 30/30 79.0 7.0 15 10
52105900 25×1.5 15.5-17 46 21 30/30 79.0 7.0 17 10
52105910 25×1.5 16.5-19 46 21 30/30 79.0 7.0 19 10

LAPP47
