ステンレスねじ込み継手 333
●ステンレスユニオン（SUS304製）
コード 型式 接続ネジ（Rc） Oリングサイズ
333-04103201 SU-8S 1/4 P-18
333-04103202 SU-10S 3/8 P-20
333-04103203 SU-15S 1/2 G-25
333-04103204 SU-20S 3/4 G-30
333-04103205 SU-25S 1 G-35
333-04103206 SU-32S 1-1/4 G-45
333-04103207 SU-40S 1-1/2 G-50
333-04103208 SU-50S 2 G-65
1個単位の販売です
 ステンレスユニオン（SUS304製）
●ステンレス90°エルボ（SUS304製)
コード 型式 接続ネジ（Rc）
333-04102102 SL-8S 1/4
333-04102103 SL-10S 3/8
333-04102104 SL-15S 1/2
333-04102105 SL-20S 3/4
333-04102106 SL-25S 1
333-04102107 SL-32S 1-1/4
333-04102108 SL-40S 1-1/2
333-04102109 SL-50S 2
1個単位の販売です
 ステンレス90°エルボ（SUS304製)
●ステンレス45°エルボ（SUS304製)
コード 型式 接続ネジ（Rc）
333-04102302 S45L-8S 1/4
333-04102303 S45L-10S 3/8
333-04102304 S45L-15S 1/2
333-04102305 S45L-20S 3/4
333-04102306 S45L-25S 1
1個単位の販売です
 ステンレス45°エルボ（SUS304製)
●ステンレスティ（SUS304製）
コード 型式 接続ネジ（Rc）
333-04102202 ST-8S 1/4
333-04102203 ST-10S 3/8
333-04102204 ST-15S 1/2
333-04102205 ST-20S 3/4
333-04102206 ST-25S 1
333-04102207 ST-32S 1-1/4
333-04102208 ST-40S 1-1/2
333-04102209 ST-50S 2
ステンレスティ（SUS304製）

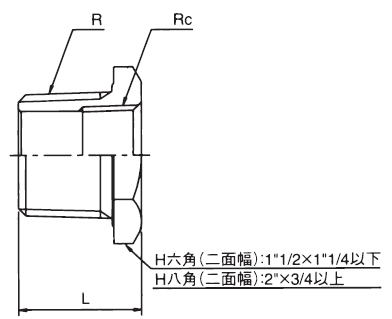

●ステンレスレデューサー（SCS13A製）
コード 型式 インチネジ
（R×Rc）		 Ｌ
（mm）		 Ｈ
（mm）
333-04102001 VBU-0201 1/4×1/8 17 17
333-04102002 VBU-0301 3/8×1/8 18 21
333-04102003 VBU-0302 3/8×1/4 18 21
333-04102004 VBU-0401 1/2×1/8 21 26
333-04102005 VBU-0402 1/2×1/4 21 26
333-04102006 VBU-0403 1/2×3/8 21 26
333-04102007 VBU-0601 3/4×1/8 24 32
333-04102008 VBU-0602 3/4×1/4 24 32
333-04102009 VBU-0603 3/4×3/8 24 32
333-04102010 VBU-0604 3/4×1/2 24 32
333-04102011 VBU-0802 1×1/4 27 38
333-04102012 VBU-0803 1×3/8 27 38
333-04102013 VBU-0804 1×1/2 27 38
333-04102014 VBU-0806 1×3/4 27 38
333-04102015 VBU-1003 1-1/4×3/8 30 46
333-04102016 VBU-1004 1-1/4×1/2 30 46
333-04102017 VBU-1006 1-1/4×3/4 30 46
333-04102018 VBU-1008 1-1/4×1 30 46
333-04102019 VBU-1204 1-1/2×1/2 32 54
333-04102020 VBU-1206 1-1/2×3/4 32 54
333-04102021 VBU-1208 1-1/2×1 32 54
333-04102022 VBU-1210 1-1/2×1-1/4 32 54
333-04102023 VBU-1606 2×3/4 36 63
333-04102024 VBU-1608 2×1 36 63
333-04102025 VBU-1610 2×1-1/4 36 63
ステンレスレデューサー（SCS13A製）
コード 型式 インチネジ
（R×Rc）		 Ｌ
（mm）		 Ｈ
（mm）
333-04102026 VBU-1612 2×1-1/2 36 63
333-04102027 VBU-2008 2-1/2×1 39 80
333-04102028 VBU-2010 2-1/2×1-1/4 39 80
333-04102029 VBU-2012 2-1/2×1-1/2 39 80
333-04102030 VBU-2016 2-1/2×2 39 80
333-04102031 VBU-2410 3×1-1/4 44 90
333-04102032 VBU-2412 3×1-1/2 44 90
333-04102033 VBU-2416 3×2 44 90
333-04102034 VBU-2420 3×2-1/2 44 90
333-04102035 VBU-3212 4×1-1/2 51 119
333-04102036 VBU-3216 4×2 51 119
333-04102037 VBU-3220 4×2-1/2 51 119
333-04102038 VBU-3224 4×3 51 119
