P.279
|
|
| 極薄熱収縮チューブ（PTFE） |
203 |
|
 |

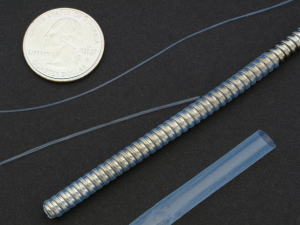

極薄熱収縮チューブPTFEは、世界で類を見ない極薄のチューブです。
耐熱性、耐衝撃性、高絶縁性をもつテフロン®は、その特長を生かして、さまざまな可能性を生んでくれます。極薄の非収縮(定常型)チューブと熱収縮チューブがございます。
特長：
●優れた耐薬品製
●機械的摩擦係数が小さい
●優れた電気絶縁性
規 格
極薄熱収縮チューブ（PTFE）は、
UL-224、ULファイル番号E-64007に合格しています。CSAファイル番号082582に合格しています。
|
 |
 |

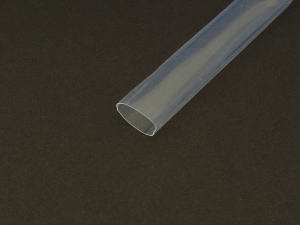

熱収縮チューブ

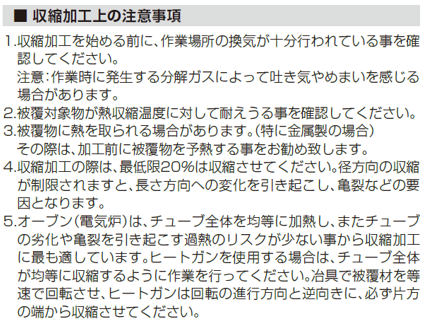

●肉厚が0.051mmの極薄もの(SLW)から、スタンダード品(SW)まで取り揃えています。熱収縮させるには、340℃±5℃の加熱が必要です。330℃でゲル化が始まり、340℃で収縮致します。
熱は、熱風ガンかガスバーナー、電機炉をご使用下さい。冶具で被被覆材を等速で回転させ、熱風ガンは、回転の進行方向と逆向きに、必ず片方の端から収縮させて下さい。
人体用途
人体埋め込み用には、使用しないで下さい。この用途には、別途の規格がありますので、ご請求ください。
|
| ■ 極薄PTFE熱収縮チューブ（定尺：1.2m） |
| ● 寸法表（極薄型） |
| 型番 |
収縮前内径(mm) |
収縮後内径(mm) |
収縮後肉厚 |
収縮後外径 |
国内在庫 |
| SLW-AWG 34 HS |
0.508 |
0.203 |
0.051 |
0.305 |
○ |
| SLW-AWG 33 HS |
0.635 |
0.254 |
0.051 |
0.356 |
○
|
| SLW-AWG 32 HS |
0.762 |
0.305 |
0.051 |
0.407 |
○
|
| SLW-AWG 30 HS |
0.864 |
0.381 |
0.051 |
0.483 |
○ |
| SLW-AWG 28 HS |
0.965 |
0.457 |
0.051 |
0.559 |
○
|
| SLW-AWG 26 HS |
1.168 |
0.559 |
0.051 |
0.661 |
○
|
| SLW-AWG 24 HS |
1.270 |
0.686 |
0.051 |
0.788 |
○
|
| SLW-AWG 22 HS |
1.397 |
0.813 |
0.051 |
0.915 |
○
|
| SLW-AWG 20 HS |
1.524 |
0.991 |
0.051 |
1.093 |
○
|
| SLW-AWG 18 HS |
1.930 |
1.245 |
0.038 |
1.321 |
○ |
| SLW-AWG 16 HS |
2.362 |
1.549 |
0.038 |
1.625 |
○ |
| SLW-AWG 14 HS |
3.048 |
1.829 |
0.038 |
1.905 |
○ |
| SLW-AWG 12 HS |
3.810 |
2.261 |
0.051 |
2.363 |
○
|
| SLW-AWG 10 HS |
4.851 |
2.845 |
0.051 |
2.947 |
○
|
| SLW-AWG 8 HS |
6.096 |
3.581 |
0.064 |
3.709 |
○ |
| SLW-AWG 6 HS |
7.67 |
4.5 |
0.06 |
4.62 |
○ |
国内在庫品（変更の可能性有り）以外のサイズにつきましては、最少注文数量、納期はお問合せください。
※本製品は製品の特性上、チューブに折れ目や潰れが入っている状態での納入となります。
折れや潰れの少ない特別カット品もございます。別途お問い合わせください。
| ■ 薄肉PTFE熱収縮チューブ（定尺：1.2m） |
| ● 寸法表（薄肉型） |
| 型式 |
収縮前内径 |
収縮後内径 |
収縮後肉厚 |
国内在庫 |
| （mm） |
（mm） |
呼び（mm） |
公差（mm） |
| AWG30LW 2:1 HS |
0.86 |
0.38 |
0.15 |
±0.05 |
○ |
| AWG28LW 2:1 HS |
0.96 |
0.46 |
0.15 |
±0.05 |
- |
| AWG26LW 2:1 HS |
1.17 |
0.56 |
0.15 |
±0.05 |
○ |
| AWG24LW 2:1 HS |
1.27 |
0.64 |
0.15 |
±0.05 |
○ |
| AWG22LW 2:1 HS |
1.4 |
0.79 |
0.15 |
±0.05 |
○ |
| AWG20LW 2:1 HS |
1.52 |
0.97 |
0.15 |
±0.05 |
○ |
| AWG19LW 2:1 HS |
1.65 |
1.09 |
0.15 |
±0.05 |
○ |
| AWG18LW 2:1 HS |
1.93 |
1.17 |
0.15 |
±0.05 |
○ |
| AWG17LW 2:1 HS |
2.16 |
1.37 |
0.15 |
±0.05 |
- |
| AWG16LW 2:1 HS |
2.36 |
1.45 |
0.15 |
±0.05 |
○ |
| AWG15LW 2:1 HS |
2.79 |
1.6 |
0.15 |
±0.05 |
○ |
| AWG14LW 2:1 HS |
3.05 |
1.83 |
0.2 |
±0.05 |
- |
| AWG13LW 2:1 HS |
3.56 |
2.03 |
0.2 |
±0.05 |
○ |
| AWG12LW 2:1 HS |
3.81 |
2.26 |
0.2 |
±0.05 |
○ |
| AWG11LW 2:1 HS |
4.32 |
2.51 |
0.2 |
±0.05 |
○ |
| AWG10LW 2:1 HS |
4.85 |
2.79 |
0.2 |
±0.05 |
○ |
| AWG9LW 2:1 HS |
5.21 |
3.1 |
0.2 |
±0.05 |
- |
| AWG8LW 2:1 HS |
6.1 |
3.53 |
0.2 |
±0.05 |
- |
| AWG7LW 2:1 HS |
6.86 |
3.91 |
0.2 |
±0.05 |
- |
| AWG6LW 2:1 HS |
7.67 |
4.37 |
0.25 |
±0.08 |
- |
| AWG5LW 2:1 HS |
8.13 |
4.88 |
0.25 |
±0.08 |
○ |
| AWG4LW 2:1 HS |
9.4 |
5.44 |
0.25 |
±0.08 |
- |
| AWG3LW 2:1 HS |
9.91 |
6.12 |
0.25 |
±0.08 |
- |
| AWG2LW 2:1 HS |
10.92 |
6.86 |
0.25 |
±0.08 |
- |
| AWG1LW 2:1 HS |
11.43 |
7.65 |
0.25 |
±0.08 |
- |
| AWG0LW 2:1 HS |
11.94 |
8.81 |
0.3 |
±0.08 |
○ |
|
| ■ 標準肉厚PTFE熱収縮チューブ（定尺：1.2m） |
| ● 寸法表（標準型） |
| 型式 |
収縮前内径 |
収縮後内径 |
収縮後肉厚 |
国内在庫 |
| （mm） |
（mm） |
呼び（mm） |
公差（mm） |
| AWG30SW 2:1 HS |
0.86 |
0.38 |
0.23 |
±0.05 |
○ |
| AWG28SW 2:1 HS |
0.96 |
0.46 |
0.23 |
±0.05 |
○ |
| AWG26SW 2:1 HS |
1.17 |
0.56 |
0.25 |
±0.05 |
○ |
| AWG24SW 2:1 HS |
1.27 |
0.69 |
0.3 |
±0.05 |
○ |
| AWG22SW 2:1 HS |
1.4 |
0.81 |
0.3 |
±0.05 |
○ |
| AWG20SW 2:1 HS |
1.52 |
0.99 |
0.41 |
±0.08 |
○ |
| AWG19SW 2:1 HS |
1.65 |
1.09 |
0.41 |
±0.08 |
- |
| AWG18SW 2:1 HS |
1.93 |
1.24 |
0.41 |
±0.08 |
○ |
| AWG17SW 2:1 HS |
2.16 |
1.37 |
0.41 |
±0.08 |
- |
| AWG16SW 2:1 HS |
2.29 |
1.55 |
0.41 |
±0.08 |
- |
| AWG15SW 2:1 HS |
2.79 |
1.7 |
0.41 |
±0.08 |
- |
| AWG14SW 2:1 HS |
3.05 |
1.83 |
0.41 |
±0.08 |
- |
| AWG13SW 2:1 HS |
3.56 |
2.03 |
0.41 |
±0.08 |
○ |
| AWG12SW 2:1 HS |
3.81 |
2.26 |
0.41 |
±0.08 |
- |
| AWG11SW 2:1 HS |
4.32 |
2.57 |
0.41 |
±0.08 |
- |
| AWG10SW 2:1 HS |
4.85 |
2.84 |
0.41 |
±0.08 |
○ |
| AWG9SW 2:1 HS |
5.21 |
3.15 |
0.51 |
±0.10 |
- |
| AWG8SW 2:1 HS |
6.1 |
3.58 |
0.51 |
±0.10 |
○ |
| AWG7SW 2:1 HS |
6.86 |
4.01 |
0.51 |
±0.10 |
- |
| AWG6SW 2:1 HS |
7.67 |
4.52 |
0.51 |
±0.10 |
- |
| AWG5SW 2:1 HS |
8.13 |
5.03 |
0.51 |
±0.10 |
- |
| AWG4SW 2:1 HS |
9.4 |
5.69 |
0.51 |
±0.10 |
- |
| AWG3SW 2:1 HS |
9.91 |
6.32 |
0.51 |
±0.10 |
- |
| AWG2SW 2:1 HS |
10.92 |
7.06 |
0.51 |
±0.10 |
○ |
| AWG1SW 2:1 HS |
11.43 |
7.9 |
0.51 |
±0.10 |
- |
| AWG0SW 2:1 HS |
11.94 |
8.81 |
0.51 |
±0.10 |
○ |
|
国内在庫品（変更の可能性有り）以外のサイズにつきましては、最少注文数量、納期はお問合せください
※本製品は製品の特性上、チューブに折れ目や潰れが入っている状態での納入となります。
折れや潰れの少ない特別カット品もございます。別途お問い合わせください。
| 特 性 |
単 位 |
ASTM試験法 |
PTFE |
備 考 |
物
性 |
融点
比重 |
℃
--- |
D4591
D792 |
327
2.13-2.24 |
|
機
械
的 |
引張強度
伸び
圧縮強度
衝撃強度
堅さ
曲げ耐久性
曲げ弾性率
引張弾性率
動摩擦係数 |
MPa
％
MPa
J/m
---
---
GPa
GPa
--- |
D638
D638
D695
D256A
D2240
D790
D638
D1894
|
13.7-34.3
200-400
11.8
159.8
D50-55
>106
0.55
0.40-0.55
0.1 |
(140-350kgf/cm2)
(120kgf/cm2)
(16.3kgfcm/cm2)
(5.6*103kgf/cm2)
(4.1-5.6*103kgf/cm2)
0.69MPa(７kgf/cm2)、3m/min負荷時 |
熱
的 |
熱伝導率
比熱
線膨張係数
熱変形温度Ａ
熱変形温度Ｂ
最高連続使用温度 |
W/m･K
103J/kg･K
10-5/℃
℃
℃
℃ |
C177
---
D696
D648
D648
|
0.25
1.0
10
55
121
260 |
(6.0*10-4cal/cm･sec･℃)
(0.25cal/℃/g)
1.81MPa(18.5kgf/cm2)負荷時
0.45MPa(4.6kgf/cm2)負荷時 |
電
気
的 |
体積抵抗率
絶縁破壊強度
誘電率(60Hz)
誘電率(103Hz)
誘電率(106Hz)
誘電正接(60Hz)
誘電正接(103Hz)
誘電正接(106Hz)
耐アーク性 |
Ωcm
kV/mm
---
---
---
---
---
---
sec |
D257
D149
D150
D150
D150
D150
D150
D150
D495 |
>1018
19
<2.1
<2.1
<2.1
<0.0002
<0.0002
<0.0002
>300 |
23℃、50％RH時
3.2mm板厚時 |
耐
久
性 |
吸水性
燃焼性
酸素指数
耐光性
耐弱酸性
耐強酸性
耐弱アルカリ性
耐強アルカリ性
耐有機溶剤 |
％
---
---
---
---
---
---
---
--- |
D570
UL-94
D2863
---
D543
D543
D543
D543
D543 |
<0.01
V-0
>95
良く耐える
良く耐える
良く耐える
良く耐える
良く耐える
良く耐える |
24時間後
3.2mm板厚時 |
| 耐熱性、高電気絶縁性、耐衝撃性が優れていますので、製品内の電装ケーブルのショート防止に優れた効果を発揮します。 |
|
|
