テレスコピックスライドレール 023

特に新開発のテレスコピック スライドレールのDSシリーズは、従来のDTMS、DTASの特徴を生かし、統合されたモデルとしてデビューしました。外径形状はDTAS相応のコンパクト設計且つ、負荷容量はDTMS相応のコストパフォーマンスが向上した次世代のモデルです。
信頼性は、冷間引き抜き鋼をベースにしたスライダーとレール且つ、軌道面に焼き入れを施した抜群の耐久性。
耐久性の高いスムーズな転がり性能
1.軌道面を焼入れ処理することで、限界荷重下でも初期使用時と変わらぬスムーズな転がりを長期間維持
2.衝撃、振動に対しても、軌道面の焼入れ硬化で影響を受けにくい設計
3.剛性の高い冷間引き抜き材のレール、スライダーを採用でたわみが少ない

コンパクト、重荷重での”たわみ”が極めて少ない
1.軌道面を焼入れ処理、剛性の高い断面形状を採用
2.コンパクトな断面形状で断面係数をUPした設計

組み立て精度
1.クリアランスゼロ設計により直進走行性能を向上
2.低転がり抵抗


商品の詳細またはカタログ請求にについては、こちらのページよりお問合せ下さい。
アプリケーション例 技術解説 ROLLON製品の紹介
DSシリーズ
1.ダブルスライド(重荷重、中荷重)

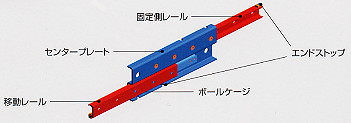

2.S形センタープレートの採用により、超薄型で高負荷容量を実現
3.レール、スライダーの軌道面は焼入れ硬化処理
定格荷重仕様
タイプ 全長L ストロークH 2*C0rad
DS28 290 296 1140
DS28 1010 1034 4100
DS28 1490 1518 2800
DS43 530 556 4160
DS43 1010 1036 9240
DS43 1970 2026 5500
DEシリーズ
1.ダブルスライド(重荷重、中荷重)
2.I形センタープレートの採用により、高負荷容量を実現
3.レール、スライダーの軌道面は焼入れ硬化処理
定格荷重仕様
タイプ 全長L ストロークH 2*C0rad
DE22 130 152 240
DE22 770 788 802
DE28 210 232 868
DE28 1010 1034 1184
DE35 210 254 798
DE35 1010 1038 2466
DE43 210 246 1226
DE43 1010 1036 4728
DBNシリーズ
1.ダブルスライド(中荷重)
2.角形センタープレートの採用により、コンパクトスライドを実現
3.レール、スライダーの軌道面は焼入れ硬化処理
定格荷重仕様
タイプ 全長L ストロークH 2*C0rad
DBN22 130 152 240
DBN22 770 788 190
DBN28 210 232 868
DBN28 1010 1034 356
DBN35 210 254 798
DBN35 1010 1038 432
DBN43 210 246 1226
DBN43 1010 1036 1308
LTF44シリーズ
1.ダプルスライド(低荷重)
2.S形センタープレートを軌道面にした、コンパクトサイズ
3.レール、スライダーの軌道面は焼入れ硬化処理なし
定格荷重仕様
タイプ 全長L ストロークH 2*C0rad
LTF44 200 210 228
LTF44 500 510 624
LTF44 750 760 948
LTF44 1000 1010 1296
ASNシリーズ
1.シングルスライド(重荷重、中荷重)
2.幅広いサイズと転道体数の増加により、超重荷重を実現
3.レール、スライダーの軌道面は焼入れ硬化処理
4.超コンパクトサイズのテレスコピックシステム
定格荷重仕様
タイプ 全長L ストロークH 2*C0rad
ASN22 130 76 644
ASN22 770 394 5956
ASN28 210 116 2662
ASN28 1010 517 13736
ASN35 210 127 2130
ASN35 1010 519 17348
ASN43 210 123 3300
ASN43 1010 518 25052
ASN43 1970 1013 48780
ASN63 610 333 22188
ASN63 1010 533 43250
ASN63 1970 1013 89780
