P.150


スナップロック クーラントノズル 023

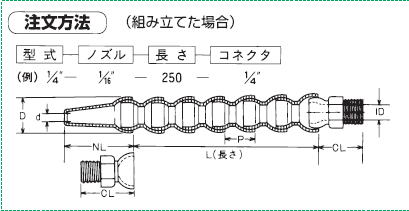

スナップロック クーラントノズル 注文方法

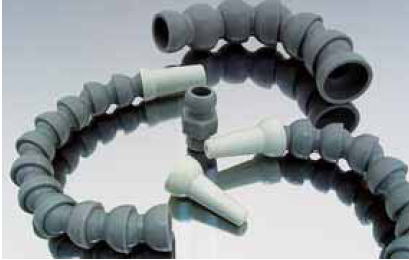

スナップロック クーラントノズル
特徴:
●スナップロックシステムは堅牢な構造によって長時間使用しても垂れ下がることや水圧で真っ直ぐに戻ることが無くおどりもありません。部品単体で販売しておりますので長さを自由に調節できます。

用途:
●各種加工機械の切削油供給用
●各種機器のエアー・液体伝達用
定条件下での耐圧性
●1/4"システムの曲がり部分で3kg/cm2
●1/2"システムの曲がり部分で1.5kg/cm2

材質:
ノズル:ポリプロピレン
ピース:ポリアセタール
寸法表
型式 ホース内径 外径 ノズル内径 ノズル長さ ピッチ コネクタ長さ ネジ型式
ID Dmm d NLmm P CLmm PT
1/4" 1/4" 16 1/16" 30 12.5 21 1/4"
1/4" 1/4" 16 1/8" 30 12.5 21 1/8"
1/4" 1/4" 16 1/4" 30 12.5 21 1/8"
1/4" 1/4" 16 ※0.05"X1" 30 12.5 21 1/8"
1/2" 1/2" 26 1/4" 44 20 31 3/8"
1/2" 1/2" 26 3/8" 44 20 31 1/2"
1/2" 1/2" 26 1/2" 44 20 31 1/2"
1/2" 1/2" 26 ※0.09"X2" 44 20 31 1/2"
3/4" 3/4" 32 5/8" 43 27 41 3/4"NPT
3/4" 3/4" 32 ※0.135"X3" 43 27 41 3/4"NPT
注:※はフレアノズル


形状 1/4"システム用
注番
1/2"システム用
注番
形状 1/4"システム用
注番
1/2"システム用
注番
スナップロック クーラントノズル ライト
グレー
8425-28 1"
フレアノズル
8450-28 2"
フレアノズル
スナップロック クーラントノズル ダーク
グレー
ダブルサイド雄型コネクタ
- 8550-203 1/2"
ダブルサイド
スナップロック クーラントノズル ライト
グレー
8425-23 1/4"x1/16"
ノズル
8450-23 1/2"x1/4"
ノズル
スナップロック クーラントノズル ダーク
グレー
ダブルサイド雌型コネクタ
8425-24 1/4"x1/8"
ノズル
8450-24 1/2"x3/8"
ノズル
8525-223A 1/4"
ダブルサイド
8550-205 1/2"
ダブルサイド
8425-25 1/4"x1/4"
ノズル
8450-25 1/2"x1/2"
ノズル
スナップロック クーラントノズル ダーク
グレー
8525-228 1/4"
単体ピース
8550-211 1/2"
単体ピース
スナップロック クーラントノズル ダーク
グレー
ボールバルブ(オス・メス)
1/4"NPT 8525-348
1/4"PT 8525-351
1/2"NPT 8550-404
1/2"PT 8550-407
スナップロック クーラントノズル ダーク
グレー
8525-127A 1/4"Y 8550-131 1/2"Y スナップロック クーラントノズル ダーク
グレー
ボールバルブ(オス・メス)
1/4"NPT8525-354
1/4"PT8525-357
1/2"NPT8550-410
1/2"PT8550-413
スナップロック クーラントノズル ダーク
グレー
雄型コネクタ スナップロック クーラントノズル ダーク
グレー
8450-30 1/2"X1/4"リデューサ
8525-178 1/4"x1/8"PT 8550-165 1/2"x3/8"PT
8525-26 1/4"x1/8"NPT 8450-26 1/2"x3/8"NPT
8525-180 1/4"x1/4"PT 8550-167 1/2"x1/2"PT
8425-27 1/4"x1/4"NPT 8450-27 1/2"x1/2"NPT
スナップロック クーラントノズル ダーク
グレー
8525-187A
1/4"x1/8" PT/Y
8550-184A
1/2"X3/8"PT/Y
リデューサY ダーク
グレー
8550-134 1/2"X1/4"リデューサY

形状変更のご案内(PDF)
- 8550-132A 1/2"X3/8"NPT/Y
8525-188A
1/4"x1/4" PT/Y
8550-185A
1/2"X1/2"PT/Y
8525-129A 1/4"x1/4"NPT/Y 8550-133A 1/2"X1/2"NPT/Y
8525-189A
1/4"x3/8" PT/Y
-
8525-132A 1/4"x3/8"NPT/Y -
8525-190A
1/4"x1/2" PT/Y
-
8525-133A 1/4"x1/2"NPT/Y -
スナップロック クーラントノズル ダーク
グレー
雌型コネクタ 注:色 LG=ライトグレー DG=ダークグレイ
注:3/4"システムもあります。詳細はお問い合わせ下さい。
注:特注で単体ピースには、ライトグレイ・ブルー・赤・黒色が、ノズルにはダークグレイ・オレンジ・黄色があります。
8525-191A
1/4"X1/8"PT
8550-186
1/2"X3/8"PT
8525-130A 1/4"X1/8"NPT 8550-135
1/2"X3/8"NPT
8525-192A
1/4"X1/4"PT
8550-187
1/2"X1/2"PT
8525-131A 1/4"X1/4"NPT 8550-136
1/2"X1/2"NPT

※こちらの製品Rohs対応品は黒色のみとなります。詳しくはお問い合わせ下さい。


セット品

8525-157
1/4"システムパック入り標準品
ホースアッセンブリ=320mm全長
ノズル=1/16",1/8",1/4"各1ヶ
コネクタ=1/8",1/4"各1ヶ
8550-175
1/2"システムセット標準品
ホースアッセンブリ=315mm全長
ノズル=1/4",3/8",1/2"各1ヶ
コネクタ=3/8",1/2"各1ヶ
