結束保護チューブ ジッパータイプ ZTZ-63B

RoHS対応品
043


特長
●シート部は難燃・耐熱・帯電圧に効果を発揮
●専用プライヤーを使いケーブルやチューブなどを束ねます

ZTZ-63B
ZTZ-63B
型式 ZTZ-63B
定尺 50m
サイズ 15、20、25、30、40、50、70、100
シート部 難燃性軟質塩化ビニル(厚さ:0.5mm)
嵌合部 ジッパー型
(半硬質難燃性塩化ビニル)
表面色
適用使用温度 -15℃〜+105℃(シート部)
ULファイルNO. UL224VW-1 E131167
シート部耐熱105℃/耐電圧600V

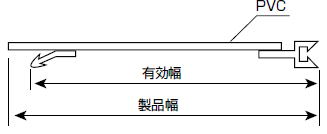

型式 サイズΦ 有効幅
(mm)
製品幅
(mm)
ZTZ-63B-15 15 58 73
ZTZ-63B-20 20 73 88
ZTZ-63B-25 25 89 104
ZTZ-63B-30 30 105 120
ZTZ-63B-40 40 136 151
ZTZ-63B-50 50 167 182
ZTZ-63B-70 70 230 245
ZTZ-63B-100 100 325 340

専用プライヤー GP-1

専用プライヤー

使用方法
使用方法
1. 左手にジッパーの凹側を右にしたジッパーチューブを持ち、右手にプライヤーを持つ。
2. 凹側の先端部より10mmの部分を左手親指爪で広げながら、プライヤーの爪を凹部にはめ込む。
3. ジッパーの凸側をプライヤーの内側下部よりはめ込み、すべらせたら凹側の端部をそろえる。
4. ジッパーチューブの先端を持ち、右手人差し指をプライヤーの引き金にかけ、プライヤーをやや左にかたむけ加減に手前に引っ張る。
※GP-1のRoHS対応に関してはお問い合わせ下さい。
